MPO/UPC uz 4× Duplex LC/UPC sadalošais komutācijas kabelis BlueOptics MCA7J70-C005-BO, 5 m, OM4 MM 50/125µm, 8-dzīslu, LSZH 3.0 mm, fuksīna

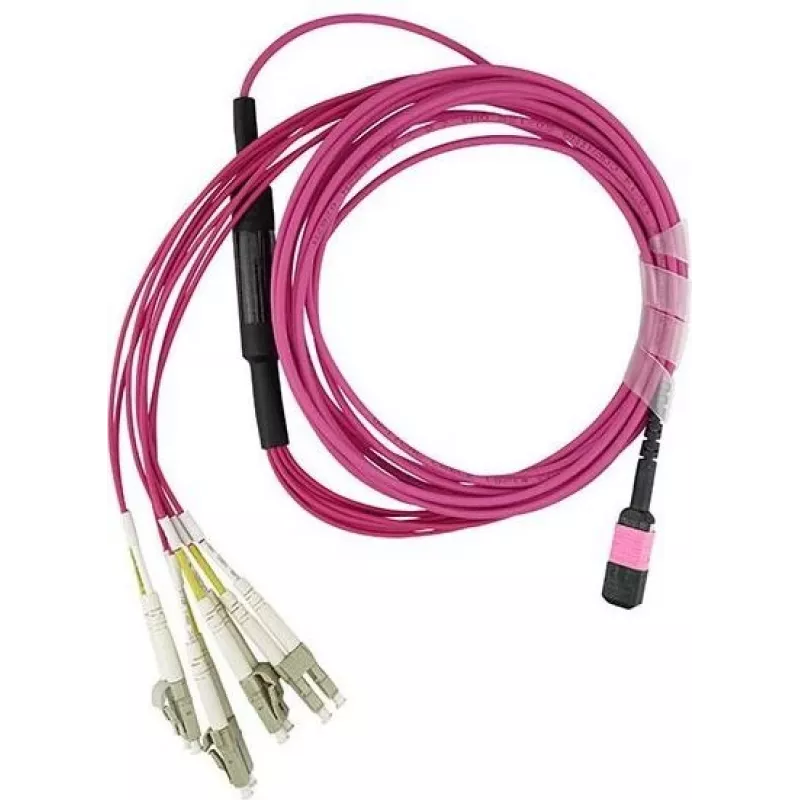

BlueOptics MCA7J70-C005-BO ir daudzmodu sadalošais komutācijas kabelis ar MPO/UPC savienotāju vienā galā un četriem dupleksajiem LC/UPC savienotājiem otrā galā. 5 m kabelis ir izgatavots uz OM4 50/125 µm daudzmodu optiskās šķiedras ar astoņām dzīslām, ietverts 3.0 mm LSZH apvalkā fuksīnas krāsā. Komplekts tiek piegādāts bez MPO tapām un ietver optisko testēšanas pārskatu, padarot to piemērotu augsta blīvuma maģistrāles-ielāpu savienojumiem datu centros un telekomunikāciju statnēs.

Priekšrocības

Šis MPO/UPC uz 4× duplekso LC/UPC sadalošais kabelis nodrošina kompaktu, rūpnīcā terminētu risinājumu MPO maģistrāles sadalīšanai individuālos LC dupleksajos savienojumos. OM4 daudzmodu optiskā šķiedra atbalsta lielāku joslas platumu un paplašinātu sasniedzamību salīdzinājumā ar zemākas klases daudzmodu tipiem, savukārt LSZH apvalks samazina dūmu un toksisku gāzu izdalīšanos ugunsgrēka gadījumā. Iekļautais optisko testu pārskats dokumentē veiktspējas parametrus, un fuksīnas krāsas apvalks nodrošina vieglu vizuālu OM4 šķiedras tipa identifikāciju kabeļu saišķos.

Piemērots

Galvenās specifikācijas

Kā lietot

Izvelciet kabeli saskaņā ar standarta kabeļu pārvaldības praksi, lai izvairītos no ciešiem līkumiem un pārmērīgas stiepes slodzes; ievērojiet minimālo liekšanas rādiusu, kas noteikts 3.0 mm daudzmodu kabeļiem. Ievietojiet MPO savienotāju MPO maģistrāles portā un nostipriniet to saskaņā ar iekārtas ražotāja norādījumiem. Pievienojiet katru duplekso LC/UPC savienotāju attiecīgajos LC portos uz ielāpu paneļiem vai aktīvajām ierīcēm, pievēršot uzmanību kanālu kartēšanai un polaritātei. Pārbaudiet savienojuma kvalitāti, izmantojot pievienoto optisko testu pārskatu, un, ja nepieciešams, veiciet papildu ievades zudumu vai nepārtrauktības testus uz vietas.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, uzglabājiet un rīkojieties ar kabeli tīrā vidē, izvairieties no savienotāju galu piesārņošanas un pirms savienošanas notīriet savienotājus ar piemērotiem optiskās šķiedras tīrīšanas instrumentiem. Izmantojiet šo OM4 sadalošo kabeli īsiem līdz vidējiem daudzmodu savienojumiem (piem., 10/40/100 GbE) statņu iekšienē un starp blakus esošajām statņu rindām; ja nepieciešamas MPO tapas, nodrošiniet, ka tapas pievieno kvalificēts tehniķis, ievērojot ražotāja specifikācijas.
