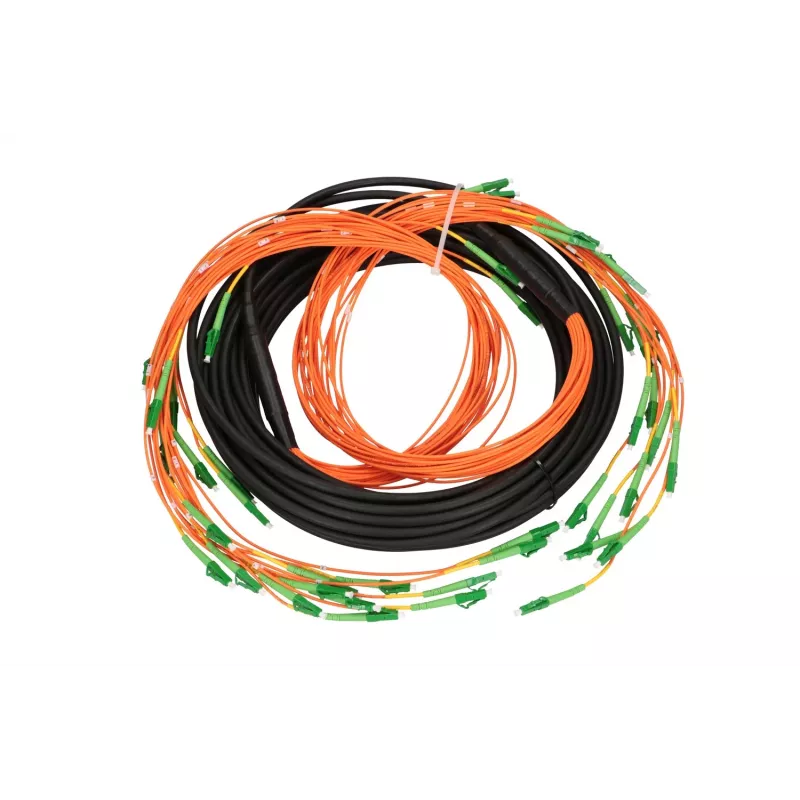

Multikomutācijas kabelis Extralink LC/APC-LC/APC SM 24F 18M Cascade 90cm

Extralink Multikomutācijas kabelis LC/APC-LC/APC SM 24F 18M Cascade 90cm ir daudzšķiedru vienmoda savienotājvads, kas izstrādāts augsta blīvuma šķiedru savienojumiem datu centros, telekomunikāciju telpās un strukturētās kabeļu sistēmās. Šis 24 šķiedru kabelis apvieno LC/APC savienotājus abos galos un īsu 90 cm izvades garumu, kas paredzēts kaskādes instalācijām; konstrukcija nodrošina uzticamus zemus zudumus savienojumiem starp statņiem un paneļiem. Ārējais apvalks ir UV izturīgs, ļaujot to izmantot gan iekštelpās, gan aizsargātās ārējās trasēs, saglabājot optisko veiktspēju.

Priekšrocības

Šis multikomutācijas kabelis nodrošina kompaktu risinājumu vairākiem paralēliem šķiedru savienojumiem, samazinot kabeļu sastrēgumus un vienkāršojot kabeļu pārvaldību statņos un savienotājpaneļos. Kaskādes izvades opcija ļauj pakāpeniski mainīt savienotāju garumus, lai tie atbilstu konkrētiem paneļu izkārtojumiem, uzlabojot piekļuvi un samazinot spriedzi uz savienotājiem. Vienmoda šķiedras dizains un APC savienotāji palīdz uzturēt zemu atpakaļatstarošanos un stabilu signāla pārraidi visos savienojumos.

Piemērots

• Savienotājpaneļu savienošanai blakus esošos statņos vai telpās
• Kaskādes savienojumiem datu centru skapjos un telekomunikāciju korpusos
• Strukturētu kabeļu sistēmu mugurkauliem, kam nepieciešami vairāki paralēli vienmoda savienojumi
• Pagaidu vai pastāvīgām šķiedru krustsavienojumu instalācijām

Galvenās specifikācijas

• Šķiedras tips: vienmoda (SM)
• Šķiedru skaits: 24
• Savienotāju tipi: LC/APC uz LC/APC
• Kaskādes izvade ar īsāko segmentu aptuveni 90 cm savienotāju piekļuvei
• Kopējais daudzšķiedru mezgla garums: 18 m
• Ārējais apvalks: UV izturīgs izmantošanai iekštelpās un aizsargātās ārējās vietās
• Dizains: daudzšķiedru kabelis ar individuālu šķiedru galiem paralēliem savienojumiem

Kā lietot

Izvelciet multipatch kabeli pa paredzēto trasi, ievērojot minimālo liekuma rādiusu, kas ieteikts vienmoda šķiedrai. Izvēlieties kaskādes vai taisno izvades orientāciju atbilstoši savienotājpaneļa izkārtojumam un nostipriniet kabeli pie statņa vai paneļa spriedzes mazināšanas punktiem. Pievienojiet LC/APC savienotājus atbilstošajos APC portos uz savienotājpaneļiem vai iekārtām, nodrošinot pareizu izlīdzināšanu un tīras savienotāju gala virsmas, lai uzturētu zemu ievades zudumu. Garām instalācijām pēc terminēšanas pārbaudiet nepārtrauktību un optiskos zudumus ar atbilstošu testēšanas aprīkojumu.

Ieteikumi

Pirms instalēšanas pārbaudiet un, ja nepieciešams, notīriet visas savienotāju gala virsmas ar apstiprinātiem šķiedru tīrīšanas instrumentiem. Izvairieties no kabeļa asiem līkumiem vai saspiešanas; ievērojiet ieteikto liekuma rādiusu izvadē un ievadot paneļos. Izmantojiet kaskādes izvades opciju, ja pakāpeniska savienotāju piekļuve samazina sastrēgumus, un nostipriniet mezglu pie spriedzes mazināšanas punktiem, lai novērstu savienotāju kustību. Ja paredzama ārēja iedarbība, instalējiet kabeli aizsargātos vados vai teknēs, lai saglabātu UV izturīgo apvalku.
