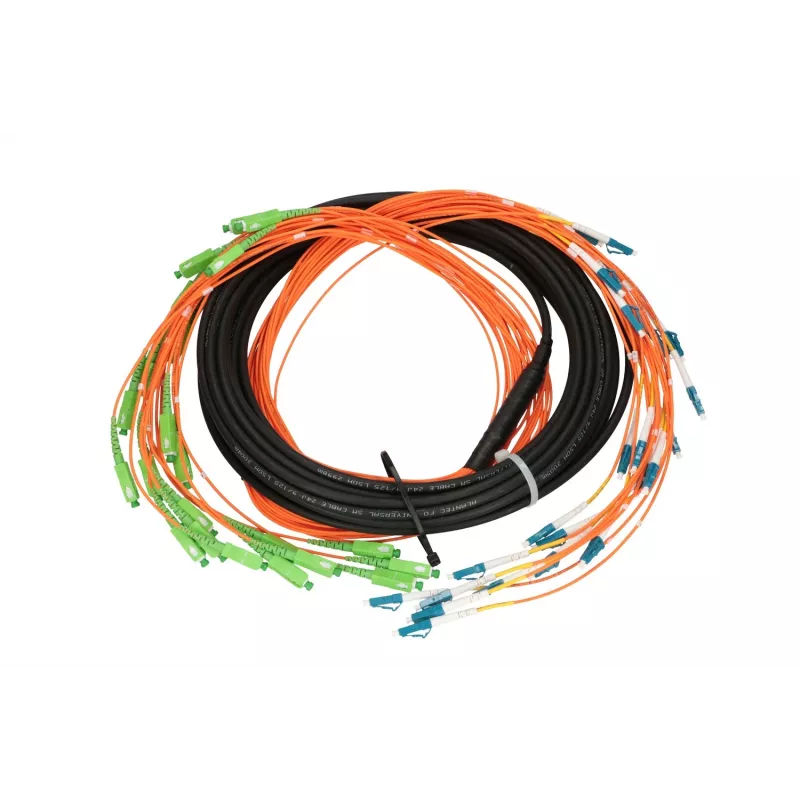

Multikomutācijas kabelis Extralink SC/APC-LC/PC SM 24F 30M Cascade 90cm

Extralink Multikomutācijas kabelis SC/APC-LC/PC SM 24F 30M Cascade 90cm ir 24 šķiedru vienmoda multipatch vads ar kopējo garumu 30 metri un kaskādes noslēgumu, kas pakāpeniski nobīda atsevišķu savienotāju garumus par 90 cm. Paredzēts augstas veiktspējas optisko šķiedru savienojumiem strukturētajā kabeļu sistēmā, kabelis nodrošina zemus optiskos zudumus un stabilu signāla pārraidi datu centru un tīkla instalācijām. Ārējais apvalks ir izgatavots no UV izturīga materiāla, kas ļauj to izmantot gan iekštelpās, gan ārpus telpām, kur nepieciešama atklāta maršrutēšana.

Priekšrocības

Multipatch vads samazina uzstādīšanas laiku, nodrošinot gatavu, daudzšķiedru savienojumu starp skapjiem vai patch paneļiem, un novērš nepieciešamību uz vietas montēt daudz atsevišķu savienotāju. Kaskādes noslēgums ar 90 cm nobīdi starp šķiedrām vienkāršo maršrutēšanu caur sienu caurumiem un kabeļu pārvaldības ierīcēm. UV izturīgs apvalks palielina izturību atklātiem posmiem, savukārt vienmoda optiskās šķiedras nodrošina liela attāluma veiktspēju un nemainīgu vājinājumu.

Piemērots

• Patch paneļu savienošanai blakus telpās vai statīvos
• Īsiem līdz vidējiem vienmoda optisko šķiedru posmiem datu centros
• Strukturētai kabeļu sistēmai, kur vairākas šķiedras jāmaršrutē kopā
• Iekštelpu un āra atklātiem optisko šķiedru posmiem, kuriem nepieciešama UV izturība

Galvenās specifikācijas

• Šķiedru skaits: 24 vienmoda šķiedras
• Garums: 30 metri kopā ar 90 cm kaskādes nobīdi
• Savienotāju tipi: SC/APC vienā galā, LC/PC otrā galā
• Noslēguma veids: kaskāde (pakāpeniski nobīdīti savienotāju garumi)
• Apvalks: UV izturīgs ārējais pārklājums, piemērots izmantošanai iekštelpās/āra apstākļos
• Pielietojums: vienmoda šķiedra zemiem zudumiem, liela attāluma posmiem

Lietošana

Uzstādiet multipatch kabeli, maršrutējot saišķoto kabeli caur kabeļu teknēm, cauruļvadiem vai sienu caurumiem, lai sasniegtu abus noslēguma punktus. Izvēlieties pareizo orientāciju SC/APC un LC/PC savienotājiem un ievietojiet tos atbilstošajos adapteros vai patch paneļu portos, līdz tie nofiksējas vietā. Izmantojot kaskādes noslēgumu, plānojiet savienotāju secību un kabeļa maršrutēšanu, lai saskaņotu to ar patch paneļa portu pozīcijām un izvairītos no asiem līkumiem; ievērojiet minimālo liekuma rādiusu, kā ieteikts vienmoda šķiedrai. Nostipriniet kabeļa apvalku visā tā garumā ar atbilstošiem stiprinājumiem vai kabeļu saitēm, izvairoties no pārmērīgas apvalka vai šķiedru saspiešanas.

Ieteikumi

Pirms savienošanas pārbaudiet savienotāju gala virsmas un, ja nepieciešams, notīriet tās ar optisko šķiedru tīrīšanas instrumentiem. Izvairieties no stingriem līkumiem un mehāniskas slodzes uz kabeli; ievērojiet standarta vienmoda šķiedras apstrādes praksi. Āra atklātiem posmiem nodrošiniet papildu mehānisko aizsardzību vai cauruļvadus, ja vide rada fiziskus apdraudējumus ārpus UV iedarbības.
