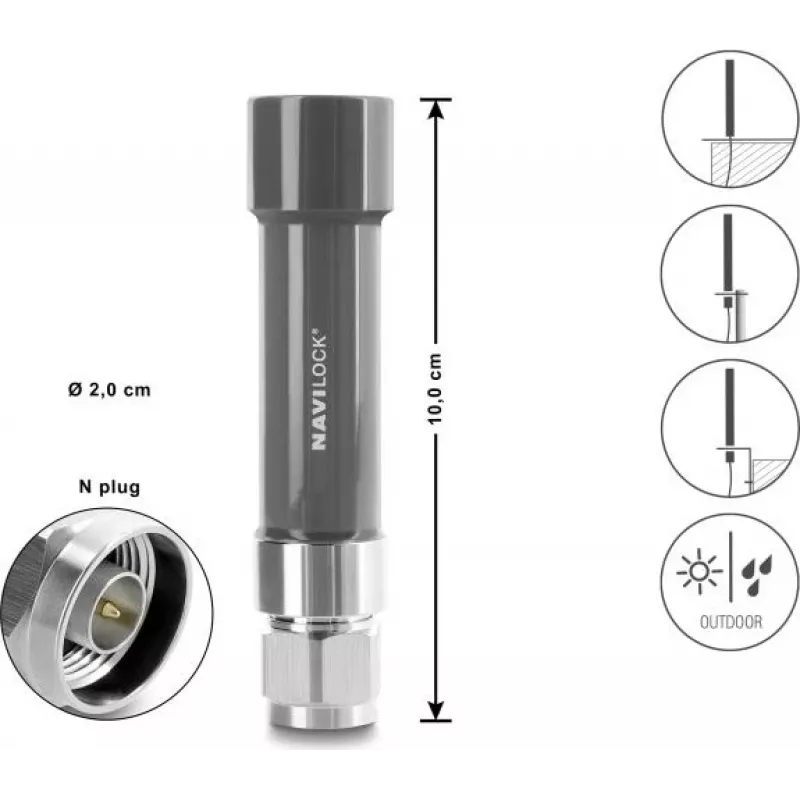

Navilock GNSS antena N savienotājs 18 dB aktīvā āra pelēka 10 cm (60738)

Instalācijām, kur patch antena tiktu traucēta tās korpusa dēļ, Navilock 60738 pārvieto GNSS uztvērēju atklātā gaisā, vienlaikus saglabājot īsu kabeļa garumu. Tās 18 dB LNA un IP67 korpuss padara to par uzticamu priekšgalu flotes telemetrijai, jūras navigācijai vai bāzes stacijas laika sinhronizācijai.

Galvenās iezīmes

• Aktīvā GNSS antena ar 18 dB LNA pastiprinājumu vāja signāla vidēm
• Atbalsta GPS L1, GLONASS L1, Galileo E1 un BeiDou B1 joslas
• N-veida sieviešu savienotājs zema zuduma, laikapstākļiem izturīgiem RF savienojumiem
• IP67 ūdensizturīgs un UV izturīgs ABS korpuss pastāvīgai uzstādīšanai ārpusē
• Staba stiprinājums ar U-skavu komplektā; 10 cm kabeļa atzars tiešai N-tēviņa pievienošanai

Ikdienas lietošanā

Uzstādiet 60738 uz staba vai kronšteina ar skaidru debess skatu, pēc tam pievienojiet piemērotu N-tēviņa kabeli (nav iekļauts) savam uztvērējam. Iebūvētais LNA pastiprina signālu pirms kabeļa zudumiem, kas ir ļoti svarīgi, ja antena atrodas tālu no uztvērēja vai ja neizbēgami ir gari kabeļa posmi. Pelēkais UV stabils korpuss iztur saules bojājumus, un IP67 blīvējums neļauj mitrumam iekļūt stipra lietus vai mazgāšanas laikā.

Pilnīgas specifikācijas

• Antenas tips: Aktīvā GNSS
• Atbalstītās sistēmas: GPS L1, GLONASS L1, Galileo E1, BeiDou B1
• Frekvenču diapazons: 1559 - 1606 MHz
• LNA pastiprinājums: 18 dB
• Savienotājs: N-veida sieviešu
• Impedance: 50 Ohm
• Polarizācija: RHCP
• VSWR: < 2.0
• Trokšņa skaitlis: < 2.0 dB
• Darba spriegums: 3.0 - 5.0 V DC
• Strāvas patēriņš: maks. 15 mA
• Ūdensizturības klase: IP67
• Korpusa materiāls: UV izturīgs ABS
• Darba temperatūra: -40 °C līdz 85 °C
• Uzglabāšanas temperatūra: -40 °C līdz 90 °C
• Krāsa: Pelēka
• Izmēri (diametrs x augstums): 100 mm x 100 mm
• Kabelis iekļauts: Nē
• Montāža: Staba stiprinājums (U-skava iekļauta)

Noslēguma piezīme

Savienojiet Navilock 60738 ar zema zuduma N-tēviņa uz SMA/MCX kabeli, lai iegūtu pilnīgu āra GNSS risinājumu, kas saglabā signāla integritāti no antenas līdz uztvērējam.
