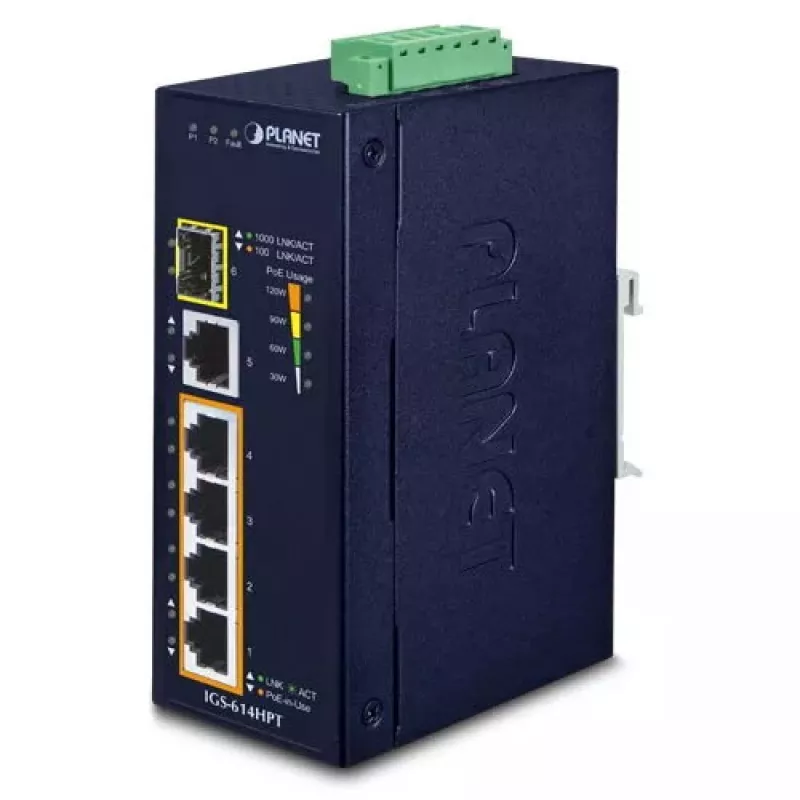

Nepārvaldāms komutators PLANET IGS-614HPT

PLANET IGS-614HPT ir nepārvaldāms DIN-sliedes Gigabit Ethernet PoE+ komutators, kas paredzēts rūpniecības un transporta videi. Tam ir četri IEEE 802.3at PoE+ 10/100/1000BASE-T porti, viens papildu 10/100/1000BASE-T RJ45 augšupsaites ports un viens 100/1000BASE-X SFP slots optiskās šķiedras augšupsaitei. Iebūvēts IP40 metāla korpusā ar plašu darba temperatūras diapazonu un liekiem barošanas avotiem, IGS-614HPT nodrošina līdz pat 120 W kopējo PoE budžetu tīkla ierīču pieslēgšanai un barošanai skarbos apstākļos.

Priekšrocības

Komutators piedāvā plašu līdzstrāvas ieejas diapazonu ar iebūvētu paaugstināšanu līdz 54 V, divkāršus liekus, reversējamas polaritātes barošanas ieejas, un spraudņu un darbības režīmu bez pārvaldības slodzes. Tā kompaktais, ventilējamais IP40 metāla korpuss nodrošina elektromagnētisko traucējumu un pārspriegumu noturību, vienlaikus nodrošinot klusu darbību bez ventilatora. Inteliģents PoE jaudas patēriņa LED indikators parāda kumulatīvo PoE patēriņu pie 30 W, 60 W, 90 W un 120 W sliekšņiem. SFP slots atbalsta gan 100 Mbps, gan 1 Gbps moduļus elastīgai optiskās šķiedras attāluma pagarināšanai.

Piemērots

• Rūpnieciskajai automatizācijai un rūpnīcu grīdas tīkliem
• Transporta sistēmām un ceļmalas skapjiem
• IP kameru un uzraudzības sistēmām, kurām nepieciešams PoE+
• Attālinātām augšupsaitēm uz mugurkaula komutatoriem vai uzraudzības centriem, izmantojot optisko šķiedru
• Ierobežotas vietas korpusiem un DIN-sliedes vai sienas montāžas instalācijām

Galvenās specifikācijas

• Modelis: PLANET IGS-614HPT
• Porti: 4 × 10/100/1000BASE-T PoE+, 1 × 10/100/1000BASE-T, 1 × 100/1000BASE-X SFP
• PoE standarts: IEEE 802.3at (PoE+), saderīgs ar IEEE 802.3af
• Kopējais PoE budžets: līdz 120 W
• Komutācijas jauda: 12 Gbit/s; MAC tabula: 4000 ierakstu
• Barošanas ieeja: 12–56 V līdzstrāva (12–48 V līdzstrāva ar paaugstināšanu līdz 54 V PoE+, divkārši lieka, reversējama polaritāte)
• Optiskās šķiedras atbalsts: SFP karstā pieslēgšana, atbalstīti 100BASE-FX un 1000BASE-SX/LX raiduztvērēji
• Darba temperatūra: -40 līdz 75 °C
• Korpuss: IP40 metāls, bez ventilatora
• Svars: 0,605 kg

Kā lietot

Uzstādiet IGS-614HPT uz DIN sliedes vai piestipriniet pie sienas korpusa vietā ar norādīto temperatūras diapazonu. Pievienojiet līdzstrāvas barošanu divkāršajiem barošanas ieejas spailēm, ievērojot polaritāti; ierīce atbalsta reversējamu polaritāti un liekus ieeju avotus. Ja nepieciešama optiskās šķiedras augšupsaite, ievietojiet piemērotu SFP moduli, vai izmantojiet RJ45 augšupsaites portu. Pievienojiet PoE spējīgas ierīces četriem PoE+ RJ45 portiem; komutators automātiski sarunās un piegādās PoE strāvu līdz pieejamajam budžetam. Vērojiet četrus oranžos PoE jaudas patēriņa LED indikatorus priekšējā panelī, lai pārbaudītu kumulatīvo PoE patēriņu.

Ieteikumi

Izmantojiet piemērotus SFP raiduztvērējus, kas atbilst vajadzīgajam attālumam un optiskās šķiedras tipam (daudzmodu vai vienmodu). Nodrošiniet, lai pievienoto ierīču kopējais PoE jaudas patēriņš nepārsniegtu 120 W budžetu; attiecīgi sadaliet darbināmās ierīces. Atstājiet vietu ventilācijai un aizsargājiet barošanas ieejas ar piemērotu pārsprieguma aizsardzību vietās, kas pakļautas elektriskiem pārejas procesiem.
