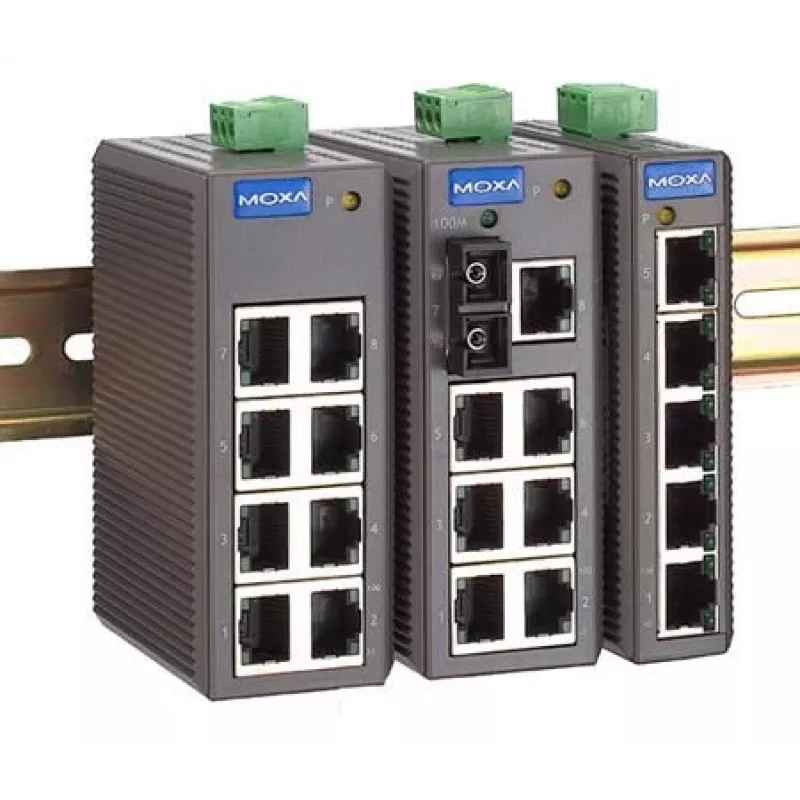

Nepārvaldāms slēdzis Moxa EtherDevice EDS-208

Moxa EtherDevice EDS-208 ir nepārvaldāms industriālais Ethernet slēdzis ar astoņiem 10/100 Mbps RJ45 portiem. Izstrādāts uzticamai darbībai industriālā vidē, EDS-208 atbalsta IEEE 802.3/802.3u/802.3x standartus, automātisku MDI/MDIX noteikšanu un pilna/pusdupleksa režīmus. Kompaktais IP30 metāla korpuss, DIN-sliedes montāža un plašais darba temperatūras diapazons padara to piemērotu izvietošanai vietās, kur nepieciešama pieslēdz un strādā savienojamība un izturīga veiktspēja.

Priekšrocības

EDS-208 nodrošina vienkāršu, bezapkopes tīkla paplašināšanu ar saglabā un pārsūta komutāciju efektīvai pakešu apstrādei un iebūvētu raidīšanas vētru aizsardzību. Tā 10/100Base-T(X) RJ45 porti piedāvā automātisku ātruma un dupleksa saskaņošanu, savukārt izturīgais industriālais dizains — IP30 korpuss, plašs darba temperatūras diapazons (no -10 līdz 60 °C) un 24 V līdzstrāvas/24 V maiņstrāvas barošanas ieejas atbalsts — nodrošina uzticamu darbību skarbos apstākļos. LED indikatori vienkāršo statusa uzraudzību, un DIN-sliedei saderīgā formas faktora dēļ uzstādīšana ir vienkārša.

Piemērots

• Industriālās automatizācijas tīkliem
• Rūpnīcu grīdas savienojamībai un mašīnu komunikācijai
• Transporta un infrastruktūras sistēmām, kurām nepieciešami izturīgi slēdži
• Maziem līdz vidējiem Ethernet segmentiem, kur pieļaujama nepārvaldāma pieslēdz un strādā komutācija

Galvenās specifikācijas

• Modelis: Moxa EtherDevice EDS-208
• Porti: 8 × 10/100Base-T(X) RJ45
• Standarti: IEEE 802.3 / 802.3u / 802.3x
• Komutācijas režīms: Saglabā un pārsūta
• Automātiskās funkcijas: MDI/MDIX automātiskā noteikšana, automātiska ātruma/dupleksa saskaņošana
• Aizsardzība: Raidīšanas vētru aizsardzība
• Barošanas ieeja: 24 V līdzstrāva vai 24 V maiņstrāva
• Darba temperatūra: no -10 līdz 60 °C
• Korpuss: IP30 metāla korpuss
• Montāža: DIN-sliede

Kā lietot

Uzstādiet EDS-208 uz DIN-sliedes vai piemērotā sadales kārbā un pievienojiet barošanas avotu (24 V līdzstrāva vai 24 V maiņstrāva). Pievienojiet Ethernet kabeļus RJ45 portiem; slēdzis automātiski noteiks saites ātrumu, dupleksu un MDI/MDIX iestatījumus. Izmantojiet priekšējā paneļa LED indikatorus, lai pārbaudītu barošanas un saites/aktivitātes statusu. Pamatdarbībai nav nepieciešama konfigurācija — tiklīdz ir pieslēgta barošana un kabeļi, slēdzis nodrošina tūlītēju 2. slāņa savienojamību.

Ieteikumi

Uzstādiet EDS-208 ventilējamā korpusā, lai uzturētu ieteicamo darba temperatūras diapazonu no -10 līdz 60 °C, izmantojiet ieteicamos industriālās klases barošanas avotus un ekranētus kabeļus vietās, kur ir elektromagnētiskie traucējumi, un regulāri pārraugiet LED indikatorus, lai laikus atklātu saites vai barošanas problēmas.
