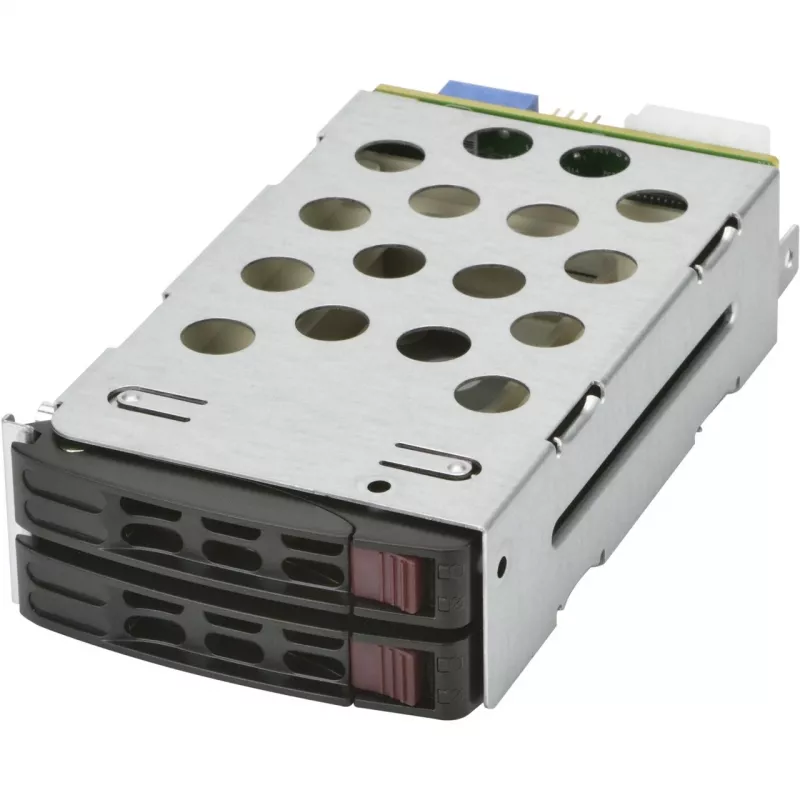

Nesēja panelis Supermicro MCP-220-82616-0N 2x 5.25 collu disku nodalījuma panelis, melns, metālisks

Supermicro MCP-220-82616-0N nesēja panelis ir 2x 5,25" disku nodalījuma panelis melnā metāliskā apdarē, kas paredzēts, lai organizētu un nostiprinātu 2,5" diskus servera vai darbstacijas korpusā. Tas atbalsta karsti nomaināmus SAS3/SATA3 diskus un nodrošina disku aktivitātes un kļūmes LED indikāciju, ļaujot ērti pārraudzīt un apkalpot sistēmu, vienlaikus saglabājot gaisa plūsmu un pieejamību.

Priekšrocības

Šis nesēja panelis atbalsta 12G aizmugures savienojamību un karsti nomaināmus SAS3/SATA3 diskus, ietver bezinstrumentu HDD paliktņus ātrai uzstādīšanai, kā arī nodrošina diska aktivitātes un statusa (kļūmes) LED atbalstu. Komplektā ietilpst SGPIO, strāvas pagarinātāja Y veida kabelis un 6G datu kabeļi tūlītējai integrācijai; izvēles 12G iekšējais mini SAS HD uz 4 SAS/SATA kabelis (CBL-SAST-0699) ir pieejams augstāka ātruma aizmugures paneļa savienojumiem.

Piemērots

• Serveru un statņu korpusiem, kur nepieciešama 2x 5,25" disku nodalījuma pārveidošana uz 2,5" diskiem
• Sistēmām, kas izmanto SAS3 vai SATA3 karsti nomaināmus diskus
• Vidēm, kur nepieciešama disku aktivitātes un kļūmes indikācija ar gaismas diodēm

Galvenās specifikācijas

• Modelis: Supermicro MCP-220-82616-0N
• Saderība: 2x 5,25" disku nodalījums uz 2,5" x2 diskiem
• Izmēri: 83 mm (P) x 159 mm (D) x 35 mm (A)
• Savienojumi: atbalsta 12G aizmuguri, izvēles CBL-SAST-0699 iekšējam mini SAS HD uz 4 SAS/SATA
• Iekļautie piederumi: SGPIO kabelis, strāvas pagarinātāja Y veida kabelis, 6G datu kabeļi
• Disku atbalsts: karsti nomaināmi SAS3/SATA3

Lietošana

Uzstādiet nesēja paneli divos blakus esošajos 5,25" nodalījumos savā korpusā un nostipriniet to saskaņā ar korpusa ražotāja norādījumiem. Ievietojiet līdz diviem 2,5" SAS3 vai SATA3 diskiem bezinstrumentu paliktņos, pievienojiet iekļautos 6G datu kabeļus un strāvas Y veida kabeli, un pievienojiet SGPIO LED funkcionalitātei. Ja jūsu aizmugures panelim nepieciešami lielāka ātruma savienojumi, uzstādiet izvēles 12G CBL-SAST-0699 kabeli starp paneli un kontrolieri.

Ieteikumi

Izmantojiet sistēmās, kas atbalsta karsto disku nomaiņu, un pārliecinieties par programmaparatūras un kontroliera saderību SAS3/12G savienojumiem, ja izmantojat izvēles CBL-SAST-0699 kabeli; pirms SGPIO pievienošanas pārbaudiet LED savienotāja kontaktu izvietojumu atbilstoši korpusa rokasgrāmatai, lai izvairītos no nepareiziem statusa indikatoriem.
