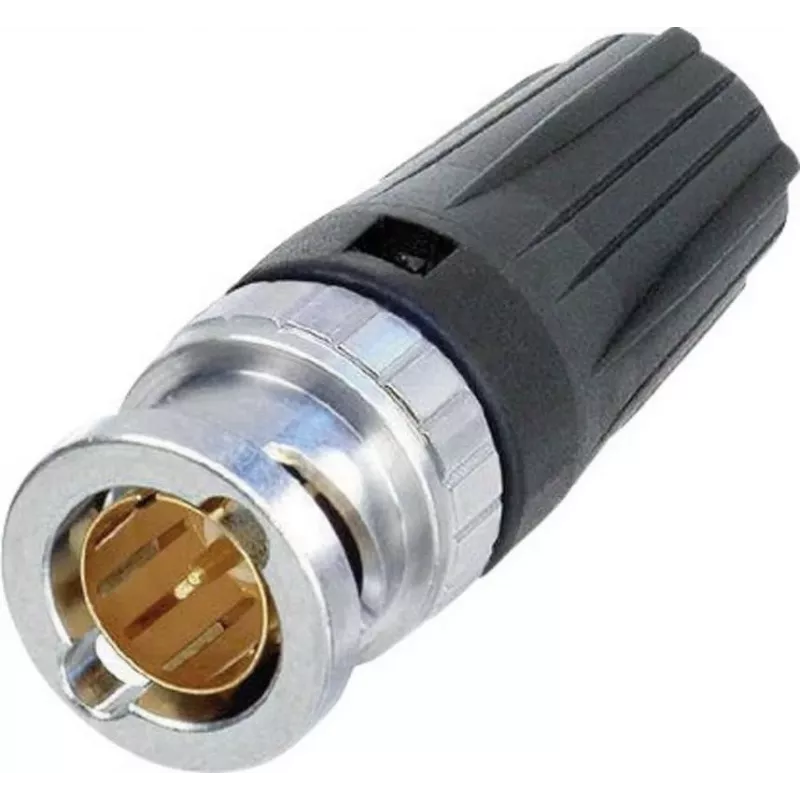

Neutrik NBNC75BUU11 rearTWIST BNC vīriešu crimp savienotājs 75 Ohm koaksiālajiem kabeļiem

Profesionālām video un apraides instalācijām ir nepieciešami uzticami augstfrekvences savienojumi, kas saglabā signāla integritāti. Neutrik NBNC75BUU11 ir taisns BNC vīriešu crimp savienotājs, kas konstruēts 75 Ohm koaksiālajiem kabeļiem, nodrošinot precīzu pretestības saskaņošanu un minimālus atstarošanas zudumus HD-SDI un līdzīgās digitālā video lietojumprogrammās. Tā rearTWIST bajonetes bloķēšanas mehānisms nodrošina drošu savienošanu un ātru atbrīvošanu pat blīvos sadales paneļos.

Kam tas paredzēts

Šis savienotājs ir ideāli piemērots apraides inženieriem, AV tehniķiem un sistēmu integratoriem, kuriem nepieciešams terminēt kabeļus, piemēram, Belden 1855A, 1505A vai 1694A. Tas ir piemērots studiju elektroinstalācijai, OB furgoniem un pastāvīgām instalācijām, kur ir svarīgi uzticami, atkārtoti savienojumi.

Galvenās iezīmes

• Īsta 75 Ohm pretestība optimālai signāla pārraidei līdz 6 GHz
• rearTWIST bajonetes slēdzis ļauj viegli pievilkt ar pirkstiem un atbrīvot šaurās vietās
• Crimp terminācija centrālajai tapai un uzmavai nodrošina izturīgus, gāzes necaurlaidīgus savienojumus
• Zelta pārklājuma centrālais kontakts un niķeļa pārklājuma misiņa korpuss pretstāv korozijai un nodilumam
• PTFE dielektriķis atbalsta augstfrekvences veiktspēju un termisko stabilitāti
• Atbilst SMPTE 292M, 424M, 2081-1 un 2082-1 standartiem HD/3G/6G-SDI

Specifikācijas

• Savienotāja tips: BNC vīriešu (kontaktdakša), taisna orientācija
• Pretestība: 75 Ohm
• Frekvenču diapazons: līdz 6 GHz
• Atstarošanas zudumi: >30 dB @ 1 GHz, >22 dB @ 2 GHz, >17 dB @ 6 GHz
• Terminācija: crimp (centrālā tapa un uzmava)
• Saderīgi kabeļi: Belden 1855A, 1505A, 1694A un līdzīgi
• Kontakta pārklājums: zelts (centrālais), niķelis (korpuss)
• Dielektriķis: PTFE
• Izolācijas pretestība: >5 G Ohm
• Kontakta pretestība: <3 m Ohm (ārējā), <6 m Ohm (centrālā)
• Dielektriskā izturība: 1,5 kVdc
• Izturība: >1000 savienošanas cikli
• Darba temperatūra: -30 °C līdz +85 °C
• Sprieguma nomināls: <50 V
• Korpusa materiāls: misiņš, niķeļa pārklājums

Padomi

Izmantojiet pareizo crimp instrumentu un matricu komplektu konkrētajam kabelim, lai sasniegtu norādītos atstarošanas zudumus. Āra vai skarbos apstākļos apsveriet papildu laika apstākļu aizsardzību. rearTWIST uzmava (pārdod atsevišķi) nodrošina stiepes atslodzi un uzlabo kabeļu pārvaldību.
