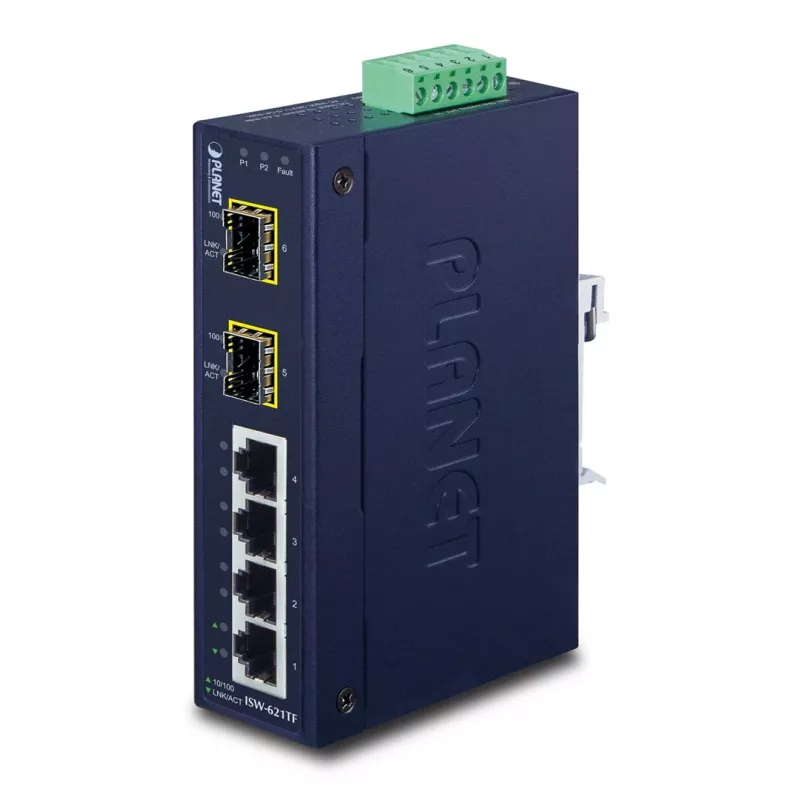

Nevadāms slēdzis PLANET ISW-621TF

PLANET ISW-621TF ir nevadāms L2 ātrā Ethernet slēdzis, kas izstrādāts rūpnieciskai lietošanai. Tam ir četri 10/100 Mb/s RJ-45 porti un divi 100Base-FX SFP sloti optisko augšupsaišu izveidei, nodrošinot savienojuma attālumus no 2 km (daudzmodu) līdz pat vairāk nekā 60 km (vienmoda). Slēdzis atbalsta plašu darba temperatūras diapazonu no -40 °C līdz 75 °C un ir izstrādāts, lai izturētu elektromagnētiskos traucējumus un elektriskos pārspriegumus, kas raksturīgi rūpnieciskām vidēm. Kompakts un montējams pie sienas vai uz DIN sliedes, tam ir divi dublēti, ar maināmu polaritāti, līdzstrāvas barošanas avoti (12–48 V līdzstrāva) uzticamai darbībai transporta, ražošanas, drošības un novērošanas sistēmās.

Priekšrocības

ISW-621TF paplašina tīkla pārklājumu, izmantojot divus mini-GBIC 100Base-FX SFP portus, kas nodrošina elastīgus optisko savienojumu risinājumus gan īsos, gan garos attālumos. Tā pastiprinātā konstrukcija nodrošina paplašinātu temperatūras izturību un uzlabotu imunitāti pret EMI un strāvas pārspriegumiem. Kompaktais korpuss atbalsta montāžu uz DIN sliedes vai paneļa, lai ietaupītu vietu skapī, un integrētās plaša diapazona līdzstrāvas barošanas ieejas ar dublēšanu paaugstina pieejamību kritiskām lietojumprogrammām.

Piemērots

• Transporta sistēmas (satiksmes vadība, ITS)
• Rūpnīcu automatizācija un ražošanas grīdas
• Drošības un novērošanas tīkli
• Rūpniecisko tīklu paplašinājumi, kur nepieciešami tālsatiksmes optiskie savienojumi

Galvenās specifikācijas

• Slēdža veids: Nevadāms L2 ātrais Ethernet
• RJ-45 porti: 4 x 10/100 Mb/s (pilna dupleksa)
• SFP sloti: 2 x 100Base-FX (mini-GBIC)
• MAC adrešu tabula: 2048 ieraksti
• Komutācijas kapacitāte: 1,2 Gbit/s
• Darba temperatūra: -40 °C līdz 75 °C
• Barošanas ieeja: Divi dublēti, ar maināmu polaritāti, 12–48 V līdzstrāva
• Standarti: IEEE 802.3 / 802.3u / 802.3x
• Svars: 0,442 kg
• Krāsa: Zila

Lietošana

Montējiet ISW-621TF uz DIN sliedes vai piestipriniet pie paneļa vai sienas, lai pielāgotu uzstādīšanas vietai. Ievietojiet piemērotus 100Base-FX SFP moduļus (daudzmodu vai vienmoda) SFP slotos, lai sasniegtu vēlamo optisko šķiedru pārklājumu, un pievienojiet vara ierīces četriem 10/100 Mb/s RJ-45 portiem. Pievienojiet līdzstrāvas barošanu caur vienu vai abām 12–48 V līdzstrāvas ieejām, ievērojot polaritāti; ierīce atbalsta dublētu barošanu augstākai pieejamībai. Pamata komutācijas darbībai nav nepieciešama konfigurācija, jo ierīce ir nevadāma.

Ieteikumi

Izmantojiet piemērotus SFP moduļus un optiskos kabeļus, kas paredzēti attiecīgajam attālumam un videi; pārliecinieties par barošanas avota saderību ar 12–48 V līdzstrāvas ieejas diapazonu un iespējojiet dubultās barošanas ieejas, ja nepieciešama dublēšana.
