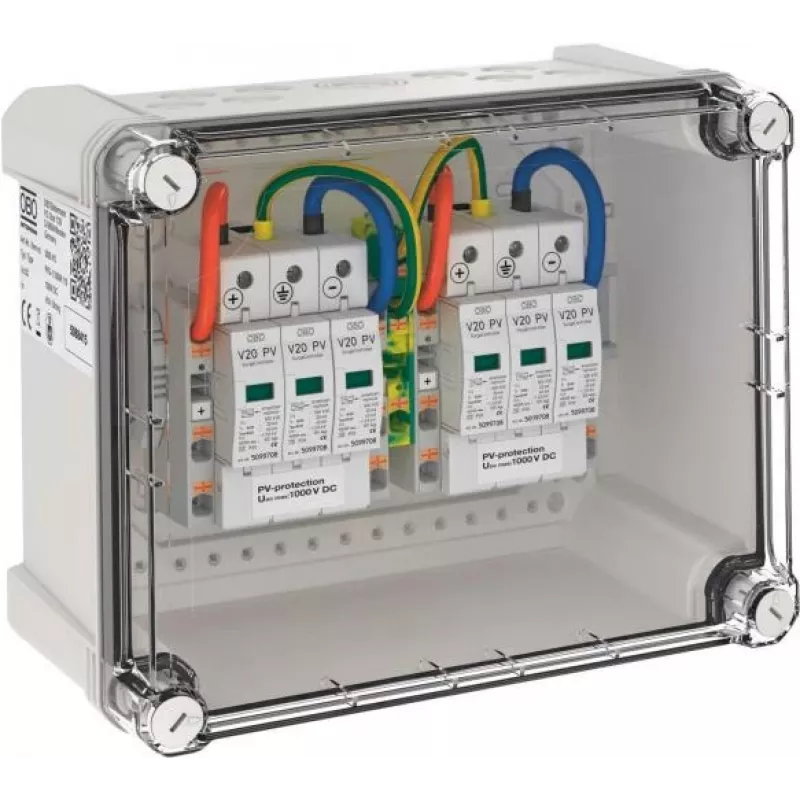

OBO PVG-C1000K 110 PV ģeneratora pieslēguma kārba 2x1 virkne 1000V DC IP65

Fotoelementu instalācijām ir nepieciešams uzticams, drošs un efektīvs saules virkņu savienojums ar invertoriem. OBO PVG-C1000K 110 ģeneratora pieslēguma kārba to atrisina, nodrošinot izturīgu, iepriekš savienotu korpusu, kas apvieno divas PV virknes un pievada tās diviem centrālā invertora MPP sekotājiem. Tas novērš nekārtīgu lauka vadu ievilkšanu, samazina uzstādīšanas laiku un uzlabo sistēmas aizsardzību ar iebūvētiem pārsprieguma aizsardzības ierīcēm un līdzstrāvas atslēdzēju.

Kam tas paredzēts

Šī pieslēguma kārba ir ideāli piemērota saules enerģijas uzstādītājiem, EPC darbuzņēmējiem un sistēmu integratoriem, kas strādā pie dzīvojamo, komerciālo vai rūpniecisko PV sistēmu projektiem līdz 1000 V līdzstrāvas. Tā ir piemērota projektiem, kuros nepieciešams apvienot divas virknes un pievienot tās divu MPPT invertoram, nodrošinot atbilstību drošības standartiem un ilgtermiņa uzticamību.

Galvenās īpašības

• Iepriekš savienots 2 PV virknēm un 2 MPP sekotājiem
• Iebūvēta 2. tipa līdzstrāvas pārsprieguma aizsardzība (3 polu katrai virknei)
• Iebūvēts 2 polu līdzstrāvas atslēdzējs katrai virknei (30 A nomināls)
• IP65 laikapstākļu necaurlaidīgs korpuss ar UV izturīgu polikarbonāta apvalku
• MC4 savienotāji ātrai, bezinstrumentu uzstādīšanai
• Maksimālais sistēmas spriegums 1000 V līdzstrāvas, kopējā ieejas strāva 30 A

Specifikācijas

• Produkta veids: Fotoelementu (PV) ģeneratora pieslēguma kārba
• PV virkņu skaits: 2
• Atbalstīto MPP sekotāju skaits: 2
• Maks. sistēmas spriegums (Uoc max): 1000 V DC
• Maks. ieejas strāva katrai virknei (Isc max): 15 A
• Kopējā maks. ieejas strāva: 30 A
• Pārsprieguma aizsardzības ierīce: 2. tipa līdzstrāvas pārsprieguma slāpētājs, 3 polu katrai virknei (+/GND/-)
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maks. izlādes strāva (Imax): 40 kA (8/20 µs)
• Īsslēguma strāvas novērtējums (Isccr): 10 kA
• Iebūvēts līdzstrāvas atslēdzējs: Jā, 2 polu katrai virknei
• Līdzstrāvas slēdža nominālā strāva: 30 A
• Aizsardzības klase: IP65
• Korpusa materiāls: UV izturīgs polikarbonāts (PC)
• Ieejas savienojuma veids: MC4 savienotāji
• Izejas savienojuma veids: MC4 savienotāji
• Darba temperatūras diapazons: -25°C līdz +60°C
• Montāžas veids: Sienas montāža

Padomi

Nodrošiniet pareizu kabeļu šķērsgriezumu saskaņā ar vietējiem noteikumiem un maksimālo strāvu 15 A katrai virknei. Uzstādiet kārbu ēnainā, pieejamā vietā, lai pagarinātu komponentu kalpošanas laiku. Izmantojiet iebūvēto līdzstrāvas atslēdzēju drošai apkopei un avārijas izslēgšanai. Regulāri pārbaudiet pārsprieguma aizsardzības moduļus un nomainiet tos, ja statusa indikators norāda uz bojājumu.
