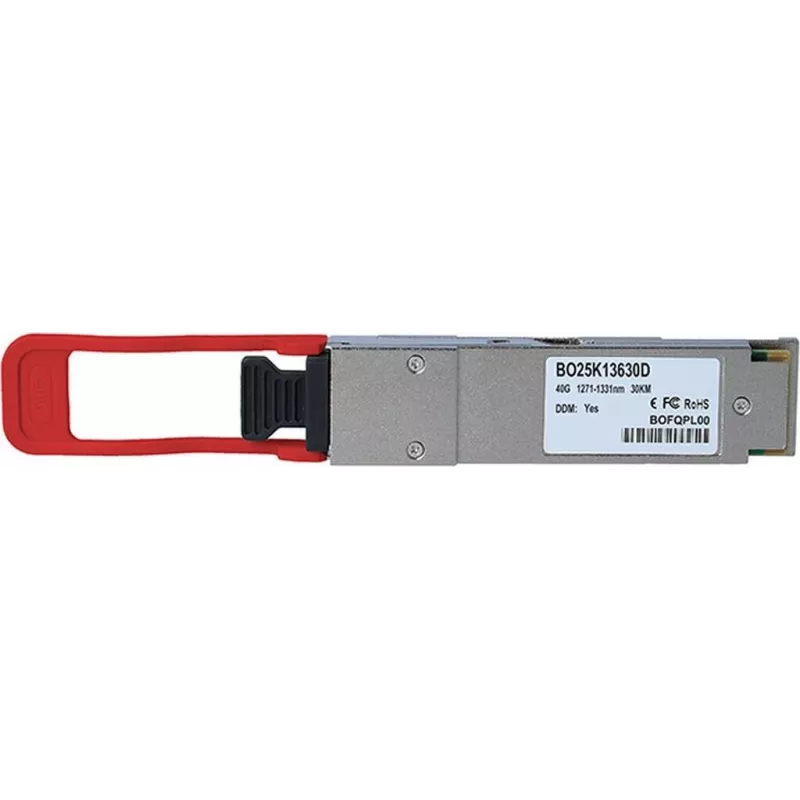

Optiskā QSFP raiduztvērēja modulis BlueOptics BO25K13630D 40GBASE-ER4L 30 km

BlueOptics BO25K13630D ir optiskais QSFP raiduztvērēja modulis, kas paredzēts 40GBASE-ER4L Ethernet savienojumiem, izmantojot ar daudzmodu saderīgu vienmoda šķiedru, nodrošinot pārraides attālumu līdz 30 km. Modulis nodrošina četras neatkarīgas 10 Gbit/s joslas, kas apvienotas 40 Gbit/s QSFP saskarnē, piedāvājot augstas joslas platuma un zemu latentuma optiskās šķiedras savienojumus liela attāluma tīkla posmiem. Tas ir paredzēts QSFP portiem slēdžos, maršrutētājos un datu nesēju pārveidotājos, kur nepieciešama droša, ātrdarbīga optiskā pārraide.

Priekšrocības

Raiduztvērējs atbalsta liela attāluma 40GBASE-ER4L darbību ar viļņgarumu dalīšanas multipleksētu četru joslu izvadi, samazinot nepieciešamību pēc vairākiem atsevišķiem optisko šķiedru posmiem. Tas atbilst QSFP formas faktora elektriskajām un optiskajām saskarnēm, nodrošinot vienkāršu karstās pieslēgšanas uzstādīšanu un sadarbspēju ar saderīgu tīkla aprīkojumu. Modulis ir veidots stabilai vienmoda pārraidei attālumos līdz 30 km, palīdzot uzturēt nemainīgu caurlaidspēju un zemu latentumu datu centru starpsavienojumos un pilsētas tīklu posmos.

Piemērots

• Datu centru starpsavienojumiem un universitātes pilsētiņas maģistrālajiem posmiem
• Pilsētas Ethernet un liela attāluma operatoru savienojumiem
• Uzņēmumu maģistrālajiem posmiem, kur nepieciešama 40 Gbit/s optiskā šķiedra
• QSFP iespējotu slēdžu un maršrutētāju jaunināšanai uz paplašinātu pārraides attālumu

Galvenās specifikācijas

• Saskarne: QSFP (Quad Small Form-factor Pluggable)
• Standarts: 40GBASE-ER4L
• Kopējais datu pārraides ātrums: 40 Gbit/s (4 × 10 Gbit/s joslas)
• Maksimālais attālums: līdz 30 km pa vienmoda optisko šķiedru
• Optiskais tips: vienmoda, četru viļņgarumu joslas (ER4L)
• Formas faktors: karsti pieslēdzams QSFP modulis
• Tipiska lietošana: liela attāluma Ethernet posmi un pilsētas tīklu starpsavienojumi

Lietošanas instrukcija

Uzstādiet QSFP raiduztvērēju saderīgā QSFP slotā slēdžā, maršrutētājā vai datu nesēju pārveidotājā, kamēr resursdatora ports ir ieslēgts saskaņā ar aprīkojuma ražotāja norādījumiem par karsto pieslēgšanu. Pievienojiet atbilstošu vienmoda optisko šķiedru ar saderīgiem savienotājiem un pārliecinieties par pareizu šķiedras maršrutēšanu un polaritāti. Pārbaudiet, vai resursdatora ierīce atpazīst moduli, un konfigurējiet portu 40G darbībai vai 4 × 10G joslām atbilstoši nepieciešamībai. Pārraugiet posma statusu un optisko jaudas līmeni, izmantojot resursdatora sistēmu, lai apstiprinātu pareizu darbību.

Ieteikumi

Izmantojiet vienmoda optisko šķiedru, kas paredzēta liela attāluma pārraidei, un uzturiet tīras savienotāju gala virsmas, lai novērstu signāla pasliktināšanos. Saskaņojiet raiduztvērēja joslu konfigurāciju un viļņgarumu savietojamību ar esošo optisko aprīkojumu, kā arī ievērojiet aprīkojuma ražotāja norādījumus par raiduztvērēja savietojamību un programmaparatūras ieteikumus. Kritiskos posmos pārraugiet optisko jaudu un kļūdu skaitītājus un veiciet periodisku tehnisko apkopi, lai nodrošinātu ilgstošu 30 km veiktspēju.
