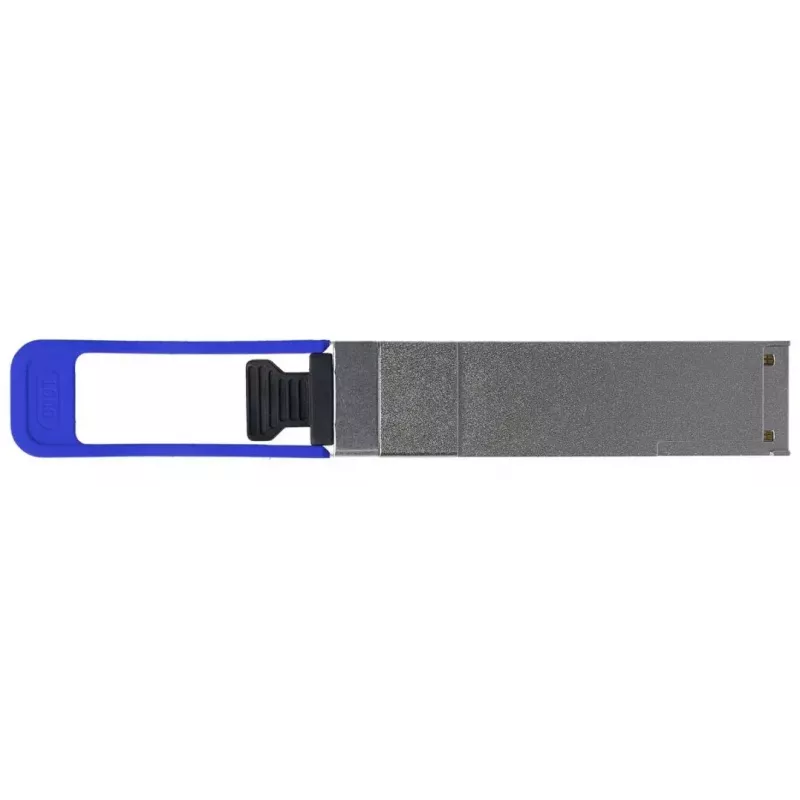

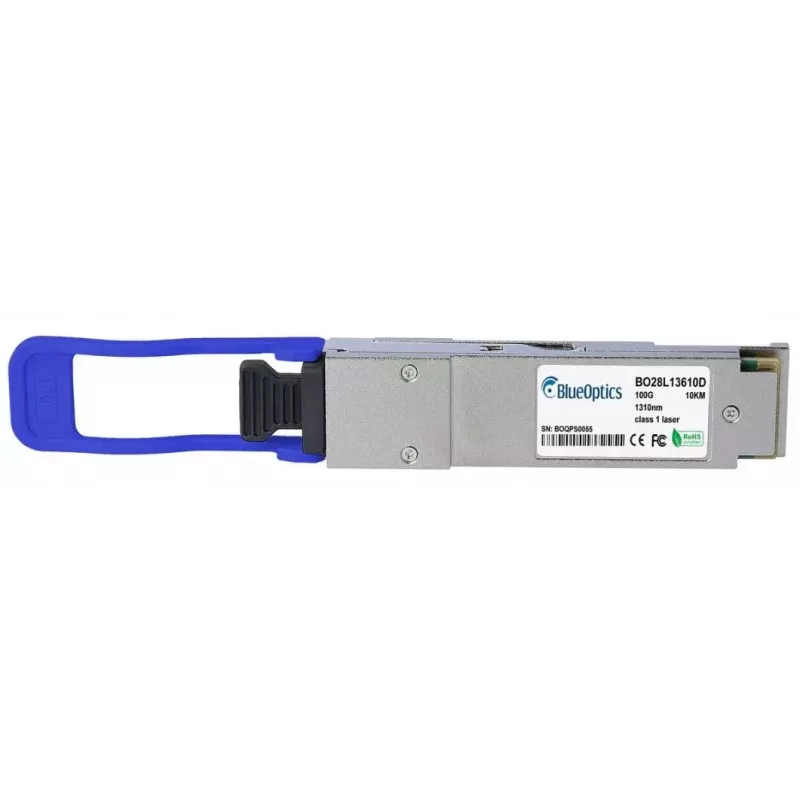

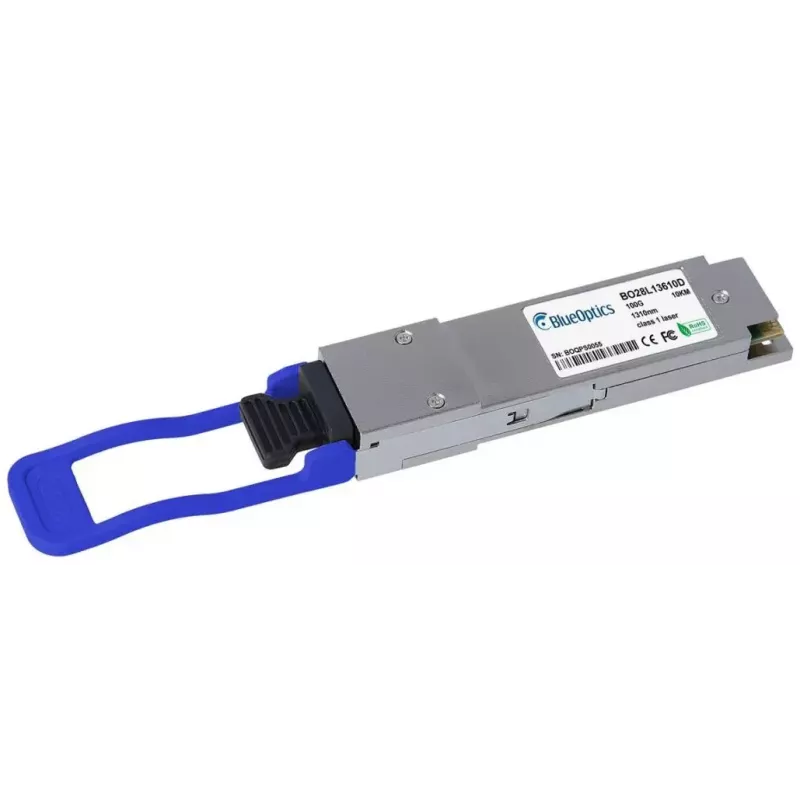

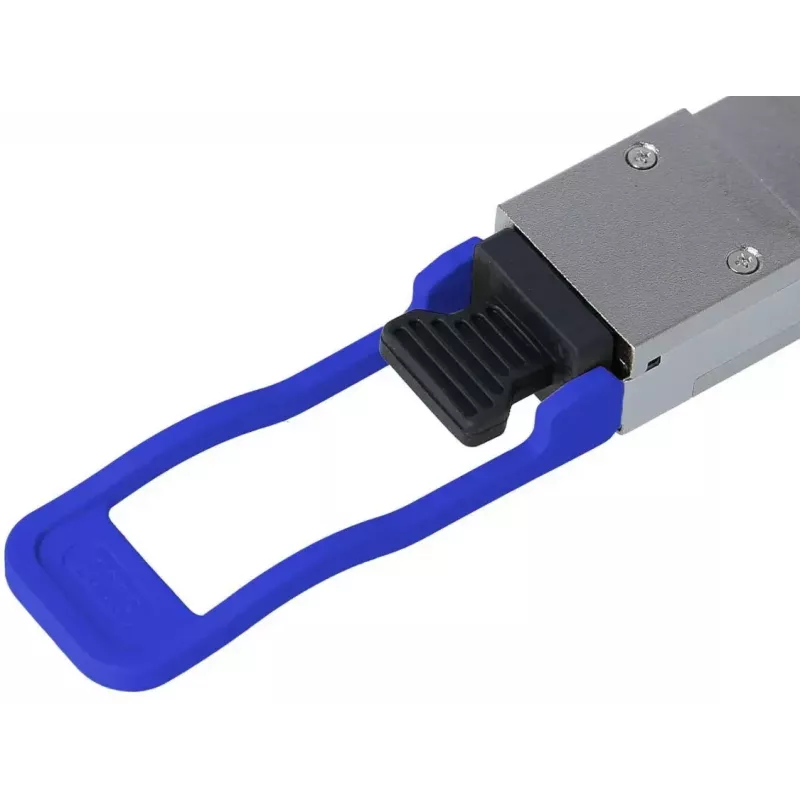

Optiskā raiduztvērēja modulis BlueOptics ET7402-LR4-BO 100000 Mbit/s QSFP28

BlueOptics ET7402-LR4-BO ir QSFP28 optiskā raiduztvērēja modulis, kas izstrādāts 100G (100000 Mbit/s) ātrdarbīgiem savienojumiem caur vienmoda optisko šķiedru. Tam ir QSFP28 saskarne ar LC duplekso savienojumu, kas atbilst plaši izplatītiem MSA formas faktora standartiem. Modulis paredzēts lietošanai tīkla iekārtās, kas atbalsta 100GBASE‑LR4 optiku, un tam ir funkcijas, kas nodrošina uzraudzību un uzticamu liela attāluma optisko pārraidi. Produkta krāsa ir sudrabota, un tā svars ir aptuveni 40 g. Modulis atbilst RoHS prasībām, un tā MTBF ir norādīts 1 000 000 stundas.

Priekšrocības

BlueOptics ET7402-LR4-BO piedāvā vairāku viļņu CWDM pārraides un uztveršanas kanālus, lai īstenotu 100GBASE‑LR4 savienojumus līdz LR4 standartā noteiktajiem tipiskajiem vienmoda optiskās šķiedras attālumiem. Tā QSFP28 formas faktors nodrošina kompaktu, karstās pieslēgšanas iespēju saderīgos slēdžos, maršrutētājos un atmiņas sistēmās. Modulis ietver digitālās diagnostikas uzraudzības (DDM/DOM) funkcionalitāti, lai reāllaikā nolasītu barošanas spriegumu, lāzera nobīdes strāvu, raidītāja jaudu, uztvērēja jaudu un temperatūru, ja resursdatora aparatūra atbalsta šīs funkcijas. Komponentu izvēles un MSA atbilstības mērķis ir nodrošināt ilgāku darbības laiku un konsekventu sadarbspēju ar lielāko ražotāju platformām, kuras pieņem LR4 QSFP28 optiku.

Piemērots

• 100G Ethernet savienojumi datu centru agregācijas un spine/leaf arhitektūrās
• Liela attāluma vienmoda optiskās šķiedras savienojumi līdz LR4 standarta attālumiem
• Ātrgaitas starpsavienojumi starp slēdžiem, maršrutētājiem un atmiņas sistēmām
• Vidēs, kur nepieciešama attālināta optisko savienojumu diagnostika un uzraudzība

Galvenās specifikācijas

• Saskarnes veids: QSFP28 (karstās pieslēgšanas iespēja)
• Datu pārraides ātrums: līdz 100000 Mbit/s (100G)
• Optiskais standarts: 100GBASE‑LR4 (CWDM viļņi, vienmoda optiskā šķiedra)
• Konektors: LC duplekss
• Digitālā diagnostika: DDM/DOM (MSA atbilstoša)
• Produkta krāsa: Sudrabota
• Svars: apm. 0,04 kg
• Vide/standarti: Atbilst RoHS
• Uzticamība: MTBF apm. 1 000 000 stundas

Kā lietot

Uzstādiet BlueOptics ET7402-LR4-BO saderīgā QSFP28 pieslēgvietā, kamēr resursdatora ierīce ir ieslēgta saskaņā ar iekārtas ražotāja karstās nomaiņas procedūrām. Pievienojiet atbilstošu LC duplekso vienmoda savienojuma vadu starp raiduztvērējiem vai pie savienojuma paneļa, nodrošinot pareizu optisko polaritāti. Pārbaudiet, vai resursdatora platforma atbalsta 100GBASE‑LR4 optiku, un, ja nepieciešams, aktivizējiet vai pārbaudiet DDM/DOM atbalstu, lai piekļūtu diagnostikas parametriem. Ievērojiet slēdža vai maršrutētāja dokumentāciju, lai apstiprinātu savienojuma konfigurāciju, joslu kartēšanu un jebkādus programmatūras iestatījumus, kas nepieciešami trešo pušu optikai.

Ieteikumi

Lai nodrošinātu vislabāko signāla integritāti un darbības attālumu, izmantojiet vienmoda optisko šķiedru un augstas kvalitātes LC dupleksos savienojuma vadus; izvairieties no asiem locījumiem un uzturiet savienotājus tīrus. Pirms ieviešanas pārbaudiet savietojamību un DDM/DOM atbalstu ar mērķa aparatūru un apsveriet iespēju testēt vienu moduli savā vidē pirms pilnīgas ieviešanas.
