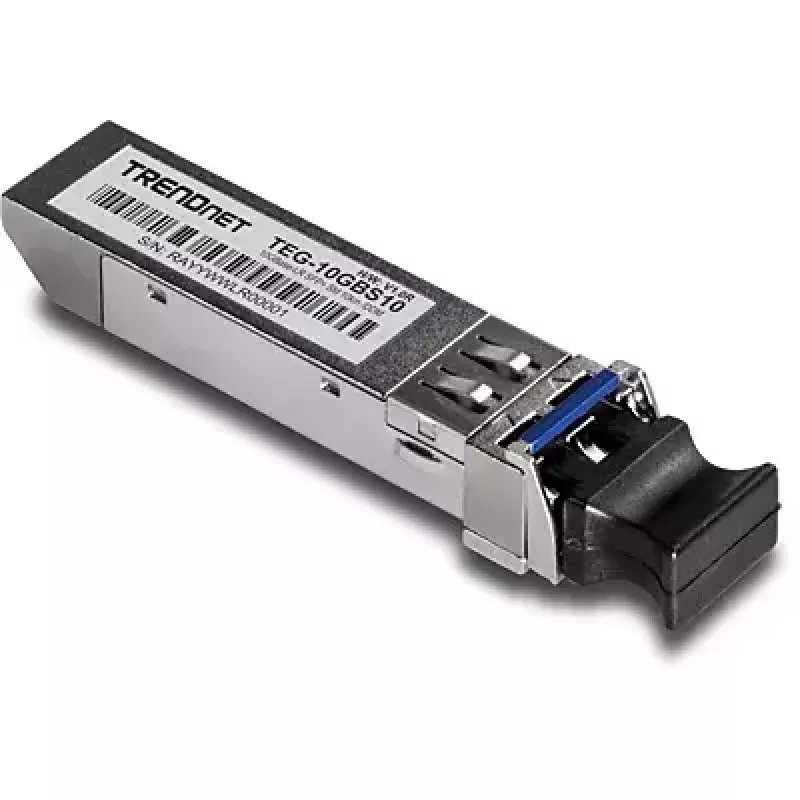

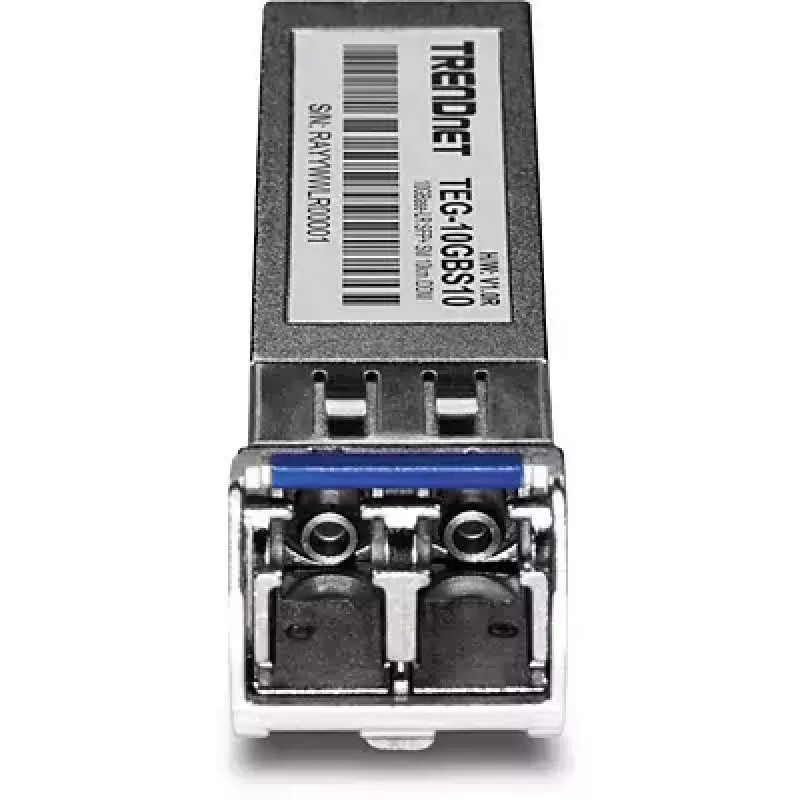

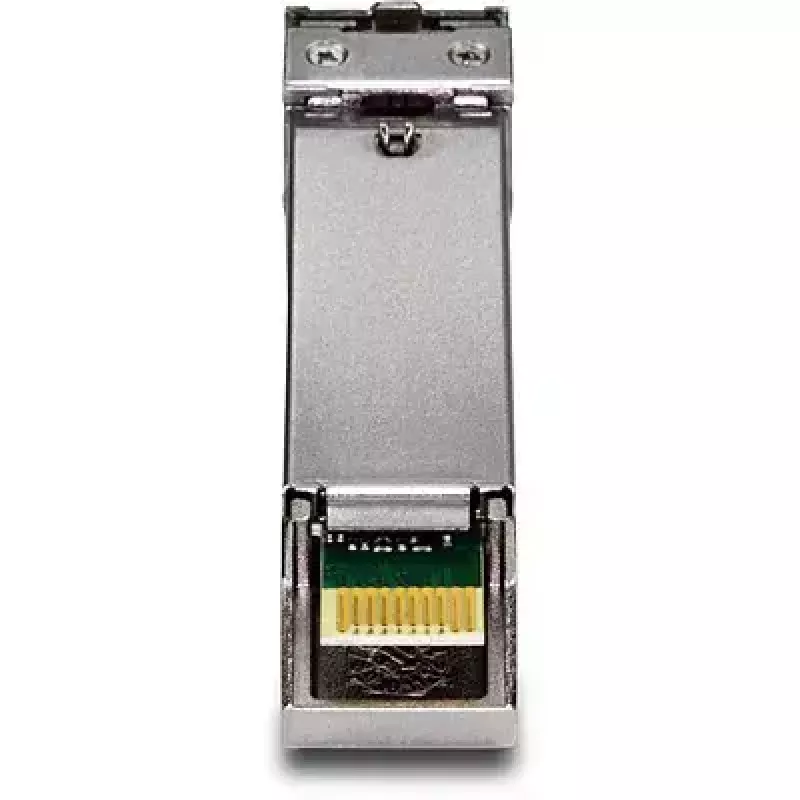

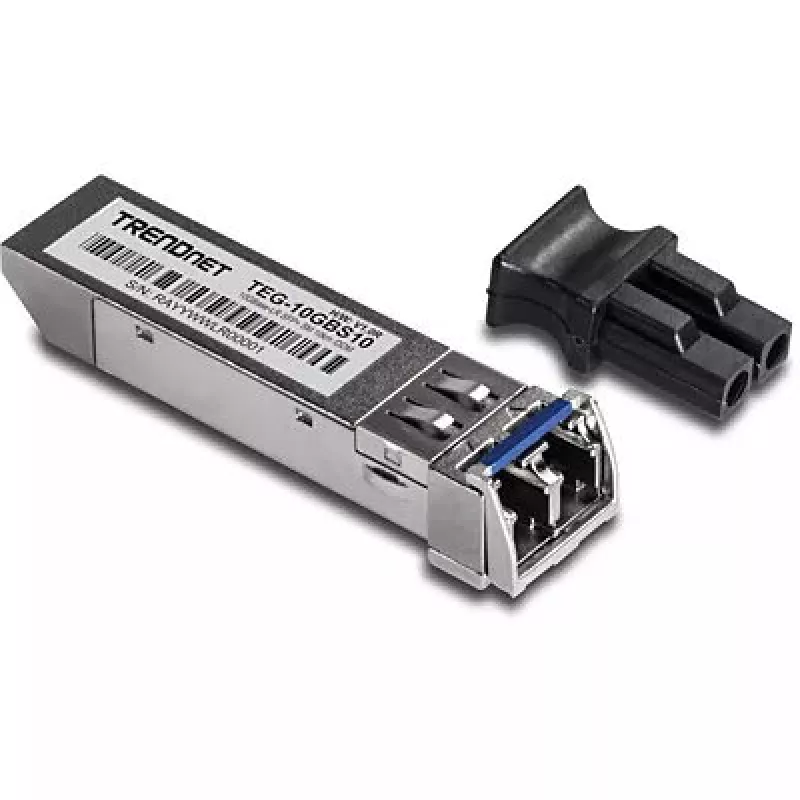

Optiskā raiduztvērēja modulis Trendnet TEG-10GBS10

TRENDnet TEG-10GBS10 ir karstās nomaiņas 10GBASE-LR SFP+ vienmoda optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10 Gbps Ethernet savienojumiem. Tas izmanto duplekso LC savienotāju, darbojas ar 1310 nm viļņa garumu un atbalsta savienojuma attālumus līdz 10 km. Modulī ir iekļauta digitālā diagnostikas uzraudzība (DDM) reāllaika pārskatiem par raidīšanas/saņemšanas jaudu, temperatūru un barošanas spriegumu, un tam nepieciešams viens 3,3 V barošanas avots. Tas atbilst izplatītākajiem SFP/SFF un 10 Gigabit Ethernet standartiem un ir paredzēts lietošanai saderīgās SFP+ pieslēgvietās.

Priekšrocības

Šis SFP+ raiduztvērējs ir karstās nomaiņas, lai to varētu viegli uzstādīt un nomainīt, neizslēdzot iekārtu. Tas atbalsta vienmoda 1310 nm pārraidi tālsatiksmes savienojumiem līdz 10 km un nodrošina caurlaidspēju līdz 10,5 Gbps. Integrētā DDM nodrošina galveno optisko un elektrisko parametru uzraudzību, un kompaktais, standartiem atbilstošais dizains garantē saderību ar MSA prasībām atbilstošām SFP+ pieslēgvietām un nozares protokoliem.

Piemērots

• 10 Gigabit Ethernet augšupsaites savienojumiem starp slēdžiem un maršrutētājiem pa vienmoda šķiedru
• Tālsatiksmes pilsētiņu, datu centru vai pilsētas teritorijas šķiedru savienojumiem līdz 10 km
• Iekārtām, kurām nepieciešami MSA prasībām atbilstoši SFP+ moduļi ar LC dupleksajiem savienotājiem

Galvenās specifikācijas

• Formas faktors: SFP+ (karstās nomaiņas)
• Standarts: 10GBASE-LR, atbilst SFF-8431, SFF-8432, SFF-8472, IEEE802.3ae
• Viļņa garums: 1310 nm (vienmoda)
• Maksimālais attālums: līdz 10 km (6,2 jūdzes)
• Savienotājs: LC dupleksais
• Datu pārraides ātrums: līdz 10,5 Gbps (modulis atbalsta 10 Gbit/s darbību)
• Barošanas avots: viens 3,3 V
• Darba temperatūra: 0 līdz 70 °C (32 līdz 158 °F)
• Tipiskais enerģijas patēriņš: ~0,522 W
• Sertifikāti: CE, FCC
• Izmēri (P×D×A): 14,8 × 56,5 × 11,8 mm
• Svars: 0,022 kg

Lietošana

Ievietojiet TEG-10GBS10 moduli saderīgā MSA prasībām atbilstošā SFP+ pieslēgvietā slēdžā, maršrutētājā vai resursdatora adapterī, līdz tas stingri nofiksējas. Pievienojiet vienmoda šķiedru, izmantojot duplekso LC savienotājkabeli, un pārbaudiet savienojuma aktivitāti abos galos. Uzraugiet moduļa statusu un optiskos parametrus, izmantojot resursdatora ierīci ar DDM, ja tā tiek atbalstīta. Lai izņemtu, izmantojiet moduļa fiksatoru vai atbrīvošanas mehānismu un velciet taisni ārā, kamēr sistēma ir ieslēgta, ja nepieciešama karstā nomaiņa.

Ieteikumi

Pirms izvietošanas pārbaudiet saderību ar tīkla iekārtas SFP+ pieslēgvietu un programmaparatūru. Izmantojiet vienmoda LC duplekso šķiedru, kas paredzēta 10G savienojumiem, uzturiet pareizu šķiedras tīrību un darbiniet moduli noteiktajā temperatūras diapazonā, lai nodrošinātu uzticamu veiktspēju.
