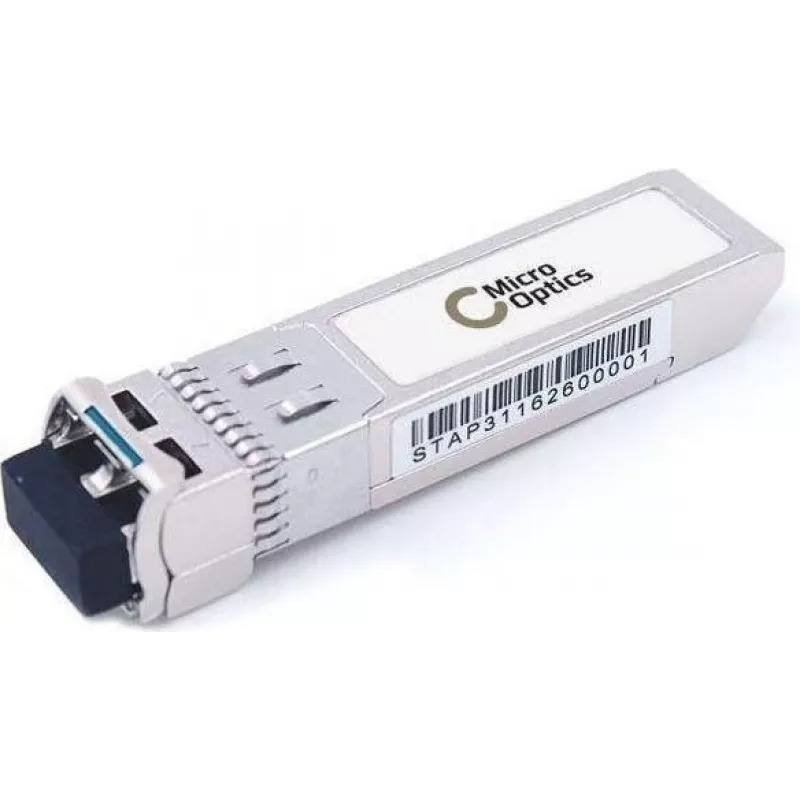

Optiskā SFP modulis Lanview MO-UACC-OM-SFP10-1270

Lanview MO-UACC-OM-SFP10-1270 ir optiskais SFP raiduztvērēja modulis, kas paredzēts ievietošanai komutatoru, maršrutētāju un datu nesēju pārveidotāju SFP pieslēgvietās, lai nodrošinātu vienmoda optiskās šķiedras savienojamību. Modulis ļauj izveidot līdz 10 km garu optisko savienojumu ar nominālo viļņa garumu 1270 nm, ļaujot tīkla iekārtām izveidot vai atjaunot optiskās šķiedras augšupsaites, nenomainot resursdatora ierīci. Piegādā kā vienu SFP moduli, tas ir saderīgs ar ierīcēm, kas pieņem standarta SFP formas faktora raiduztvērējus, un atbalsta karstās pieslēgšanas uzstādīšanu.

Priekšrocības

Šis optiskais SFP modulis piedāvā vienkāršu saderību ar izplatītām SFP spējīgām tīkla iekārtām un atbalsta karstās nomaiņas uzstādīšanu, lai samazinātu dīkstāves laiku. Kompaktais SFP formas faktors taupa šasijas pieslēgvietu vietu, vienlaikus nodrošinot optiskās šķiedras augšupsaites iespēju datu, pārvaldības vai augšupsaites saskarnēm. Paredzēts vienmoda optiskās šķiedras lietojumiem noteiktajā viļņa garumā, tas nodrošina uzticamu fiziskā slāņa iespēju tīkla segmentu paplašināšanai lielākos attālumos, nekā to pieļauj vara kabeļi.

Piemērots

• Vienmoda optiskās šķiedras augšupsaišu izveidei starp komutatoriem un maršrutētājiem
• Bojātu vai nesaderīgu SFP raiduztvērēju nomaiņai esošajās tīkla ierīcēs
• Datu nesēju pārveidotāju, optisko līniju karšu un piekļuves komutatoru savienošanai, izmantojot optisko šķiedru
• Izvēršanai, kam nepieciešami punkts-punkts optiskās šķiedras savienojumi līdz tipiskiem īsa attāluma diapazoniem

Galvenās specifikācijas

• Formas faktors: SFP (maza izmēra pieslēdzams)
• Optiskais tips: vienmoda optiskā šķiedra
• Viļņa garums: 1270 nm (nominālais)
• Tipiskais sasniedzamība: īsi līdz vidēji vienmodas distances (piemēro ražotāja norādījumus)
• Konektora tips: LC duplekss, saderīgs
• Karstās pieslēgšanas iespēja: jā

Kā lietot

Izslēdziet strāvu vai novietojiet resursdatora ierīci drošā apkopes stāvoklī, ja to pieprasa jūsu aparatūras procedūras, pēc tam ievietojiet SFP moduli brīvā SFP pieslēgvietā, līdz tas stingri nofiksējas. Pievienojiet LC dupleksās vienmoda optiskās šķiedras komutācijas kabeļus moduļa optiskajām pieslēgvietām, ievērojot raidīšanas un saņemšanas orientāciju. Konfigurējiet resursdatora ierīces tīkla saskarni pēc nepieciešamības saites ātrumam, dupleksam un optiskajai diagnostikai, izmantojot ierīces pārvaldības saskarni. Pārbaudiet saiti un pārraugiet optisko statusu, lai apstiprinātu pareizu darbību.

Ieteikumi

Uzstādot vai nomainot SFP moduļus, pārliecinieties, ka resursdatora ierīce atbalsta trešo pušu SFP raiduztvērējus. Izmantojiet tīrus optiskās šķiedras ielāpu vadus un putekļu vāciņus, lai aizsargātu optiskās saskarnes, un pārbaudiet optiskās šķiedras tipa un viļņa garuma saderību ar attālināto saites galapunktu. Ievērojiet ESD piesardzības pasākumus un turiet moduli aiz tā korpusa, lai izvairītos no optisko šķiedru pieslēgvietu piesārņošanas.
