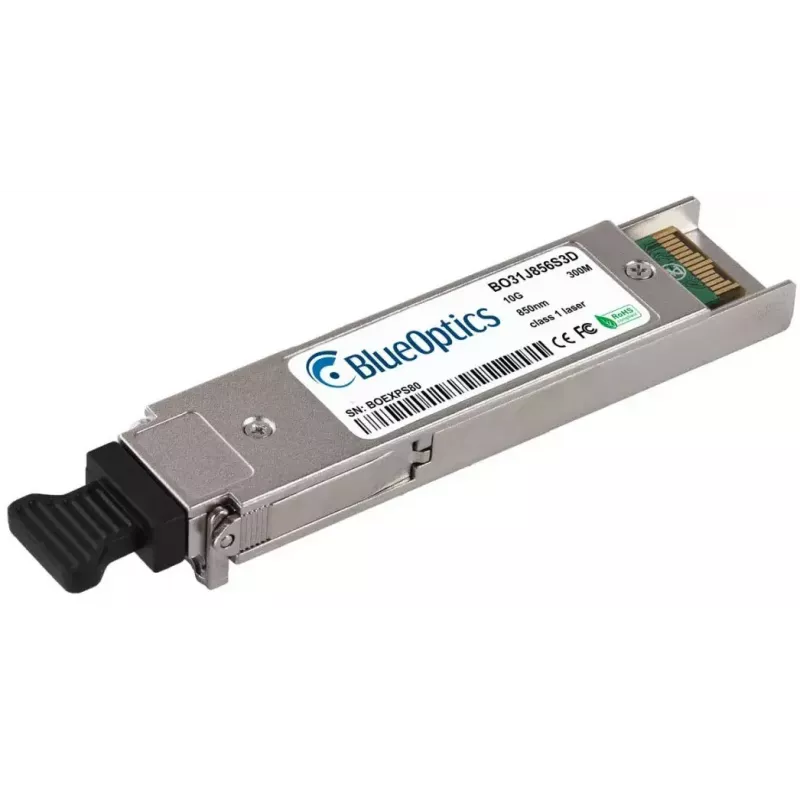

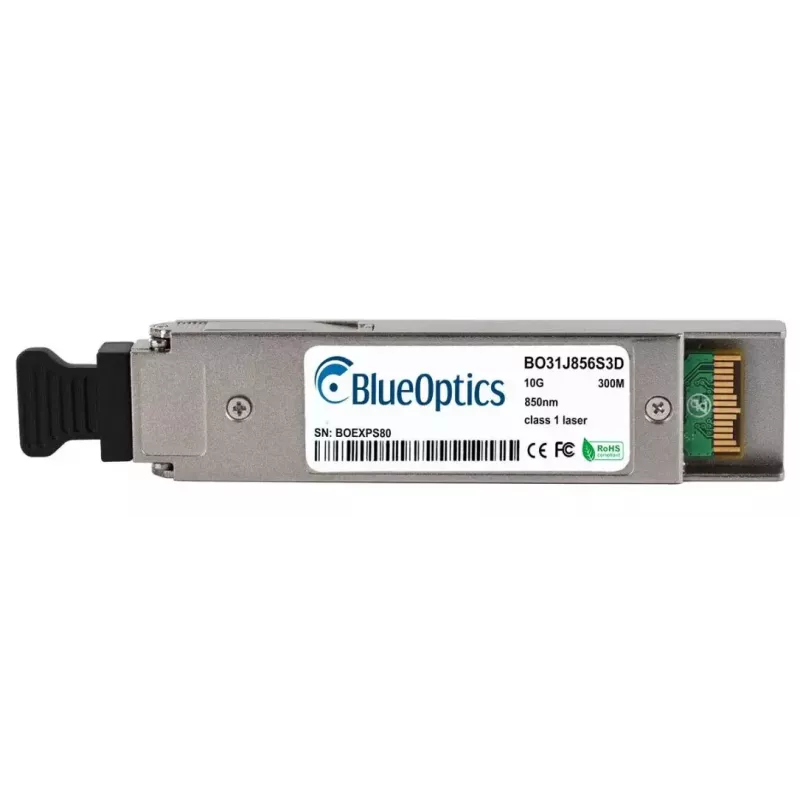

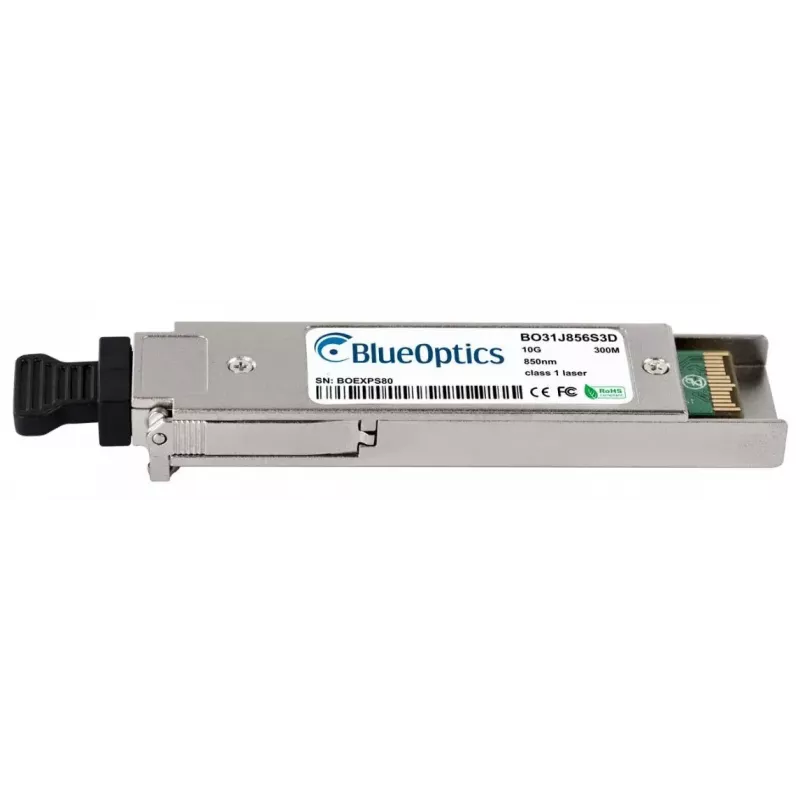

Optiskā šķiedras raiduztvērēja modulis BlueOptics AA1403005-E5-BO XFP 300m

BlueOptics AA1403005-E5-BO XFP 300m ir optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10G optiskajiem savienojumiem pa daudzmodu šķiedru. Izgatavots atbilstoši MSA XFP formas faktoram un ar alumīnija apdari, modulis nodrošina 10GBASE-SR pārraidi līdz 300 metriem un izmanto LC duplekso savienotāju vienlaicīgai raidīšanai un uztveršanai pa atsevišķām šķiedrām. Sver aptuveni 20 gramus, šis kompaktais raiduztvērējs ir paredzēts izmantošanai tīkla komutatoros, maršrutētājos, datu glabāšanas sistēmās un citā aparatūrā, kas pieņem XFP SR optikas.

Priekšrocības

Šis XFP modulis nodrošina ātrdarbīgu 10G datu pārraidi pa daudzmodu šķiedru ar noturību pret elektromagnētiskiem traucējumiem, kas raksturīgi optiskajiem savienojumiem. Ražots atbilstoši MSA saderīgām specifikācijām, tas ir izstrādāts savietojamībai un vienkāršotai uzstādīšanai, izmantojot LC duplekso saskarni. Alumīnija korpuss nodrošina mehānisku izturību un vieglu konstrukciju, kas atvieglo apstrādi un ievietošanu saderīgos portos.

Piemērots

• 10 Gigabit Ethernet savienojumiem pa daudzmodu šķiedru datu centros un universitātes pilsētiņu tīklos
• Fibre Channel over Ethernet (FCoE) un datu glabāšanas tīklu lietojumprogrammām, kurām nepieciešama 10G SR optika
• Ātrdarbīgiem augšupsaites savienojumiem starp komutatoriem, maršrutētājiem un tīkla iekārtām, kas pieņem XFP SR raiduztvērējus

Galvenās specifikācijas

• Formas faktors: XFP (10G)
• Standarts: 10GBASE-SR
• Maksimālais pārraides attālums: līdz 300 metriem pa daudzmodu šķiedru

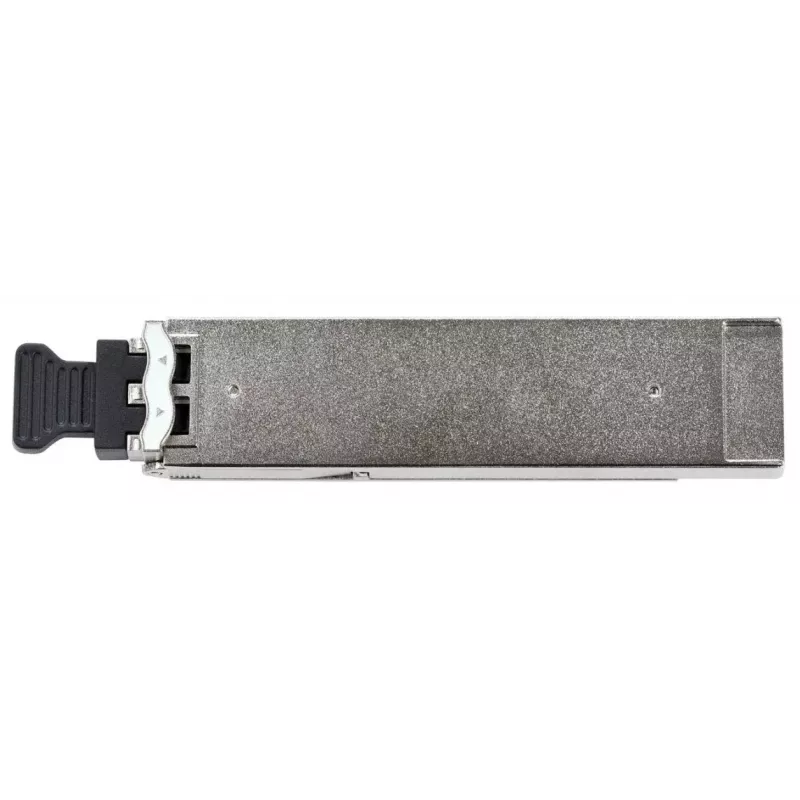

• Savienotāja tips: LC dupleksais
• Viļņa garums: 850 nm (daudzmodu)
• Korpusa materiāls un krāsa: alumīnijs, alumīnija apdare
• Svars: aptuveni 0,02 kg
• Atbalsta digitālo diagnostisko uzraudzību (DDM/DOM), ja resursdatora aparatūra to nodrošina

Kā lietot

Ievietojiet XFP raiduztvērēju resursdatora ierīces XFP slotā, ievērojot ierīces pārdevēja norādījumus par karsto nomaiņu un apstrādi. Pievienojiet LC dupleksos daudzmodu šķiedras ielāpu vadus raidīšanas (TX) un uztveršanas (RX) portiem, nodrošinot pareizu polaritāti. Ja nepieciešams, konfigurējiet resursdatora saskarni 10G darbībai un pārbaudiet savienojuma statusu, izmantojot ierīces pārvaldības saskarni. Ja nepieciešama digitālā diagnostika, iespējojiet un nolasiet DDM/DOM vērtības caur resursdatora sistēmu, ja aparatūra atbalsta šo funkciju.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet augstas kvalitātes OM3/OM4 daudzmodu šķiedru un atbilstošus LC dupleksos ielāpu vadus, uzturiet pareizu šķiedras polaritāti un izvairieties no asiem līkumiem vai pārmērīga sprieguma uz šķiedras. Pirms izvietošanas pārbaudiet saderību ar jūsu tīkla aprīkojuma pārdevēju attiecībā uz XFP SR moduļiem un apstipriniet DDM/DOM atbalstu resursdatora sistēmā.
