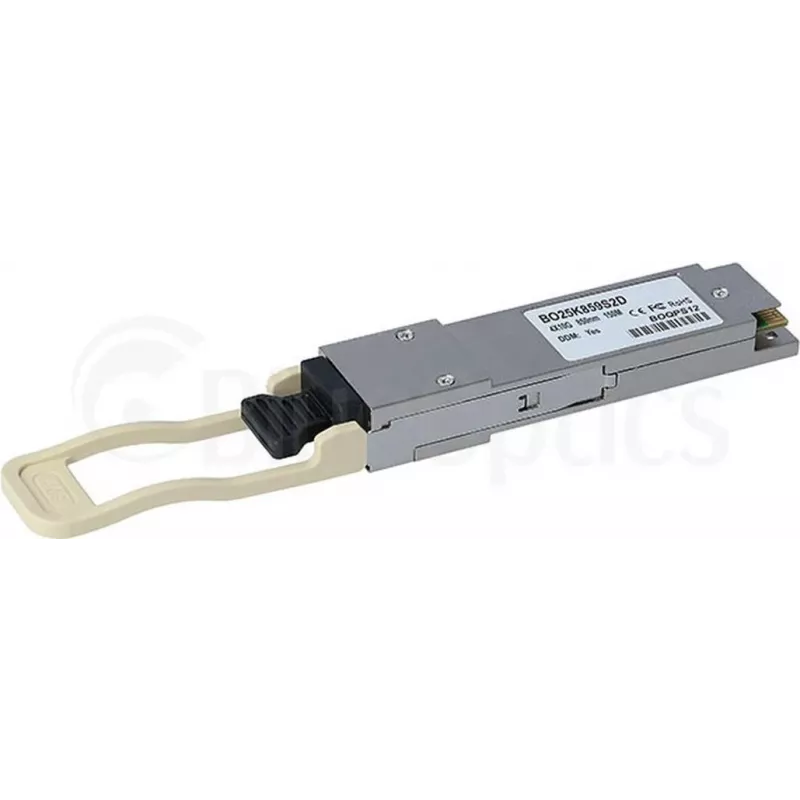

Optiskā šķiedras raiduztvērējs CBO PAN-QSFP-40GBASE-SR4 40 Gbit/s, daudzmodu, līdz 150 m

Optiskā šķiedras raiduztvērējs CBO PAN-QSFP-40GBASE-SR4 40 Gbit/s, daudzmodu, līdz 150 m ir QSFP formas faktora modulis, kas paredzēts īsa attāluma, lielas joslas platuma savienojumiem. Tas atbalsta 40 Gbit/s apkopoto caurlaidspēju, apvienojot četrus paralēlus daudzmodu optiskās šķiedras kanālus (SR4). Modulis ir izstrādāts datu centru augšējo plauktu savienojumiem, slēdžu augšupsaitēm un serveru starpsavienojumiem, nodrošinot kompaktu, karstās nomaiņas risinājumu blīvām tīkla vidēm un ātriem nomaiņas cikliem.

Priekšrocības

Raiduztvērējs nodrošina 40 Gbit/s veiktspēju pa daudzmodu optisko šķiedru ar sasniedzamību līdz 150 m, ļaujot izveidot lielas ietilpības savienojumus bez vienmodu optikas sarežģītības. Tā QSFP formas faktors atbalsta četru joslu paralēlo pārraidi, efektīvi izmantojot optiskās šķiedras infrastruktūru un samazinot kabeļu izmantošanu. Spraudņa konstrukcija vienkāršo uzstādīšanu un apkopi, savukārt nozarē standarta elektriskās un optiskās saskarnes nodrošina plašu savietojamību ar saderīgiem slēdžiem un serveriem.

Piemērots

• Datu centru augšējo plauktu un lapu-mugurkaula savienojumiem
• Slēdžu augšupsaitēm un apkopošanas saitēm
• Serveru-slēdžu ātrgaitas starpsavienojumiem
• Īsa attāluma daudzmodu optiskās šķiedras mugurkaula saitēm universitātes pilsētiņu un uzņēmumu vidēs

Galvenās specifikācijas

• Formas faktors: QSFP (Quad Small Form-factor Pluggable)
• Datu pārraides ātrums: 40 Gbit/s apkopotais (četras paralēlas joslas)
• Pārraides veids: Daudzmodu optiskā šķiedra, paralēlais SR4
• Maksimālā sasniedzamība: Līdz 150 metriem pa daudzmodu optisko šķiedru
• Optiskā saskarne: Četru kanālu paralēlā MPO/MTP savienotāja savietojamība
• Karstā nomaiņa: Jā
• Tipiski lietojumi: Īsa attāluma Ethernet, datu centru starpsavienojumi

Kā lietot

Ievietojiet QSFP raiduztvērēju saderīgā QSFP portā uz slēdža vai servera, moduli orientējot tā, lai savienotājs būtu pareizi izlīdzināts. Pievienojiet daudzmodu MPO/MTP optiskās šķiedras komplektu, nodrošinot pareizu polaritāti un tīras savienotāju gala virsmas, lai saglabātu optisko veiktspēju. Pēc ievietošanas pārbaudiet saites statusu, izmantojot resursdatora ierīces pārvaldības saskarni, un, ja iespējams, pārraugiet optiskos parametrus. Lai izņemtu, atvienojiet porta strāvu, ja to pieprasa resursdators, un uzmanīgi izvelciet moduli, izmantojot atbrīvošanas mehānismu.

Ieteikumi

Izmantojiet daudzmodu optiskās šķiedras kabeļus, kas atbilst attiecīgajiem standartiem (OM3/OM4), lai sasniegtu noteikto sasniedzamību. Pirms savienošanas pārbaudiet un notīriet MPO/MTP savienotājus, izvairieties no pārmērīgiem liekumiem moduļa tuvumā un ievērojiet resursdatora iekārtas pārdevēja sniegtās apkārtējās vides temperatūras un apstrādes vadlīnijas, lai nodrošinātu uzticamu darbību.
