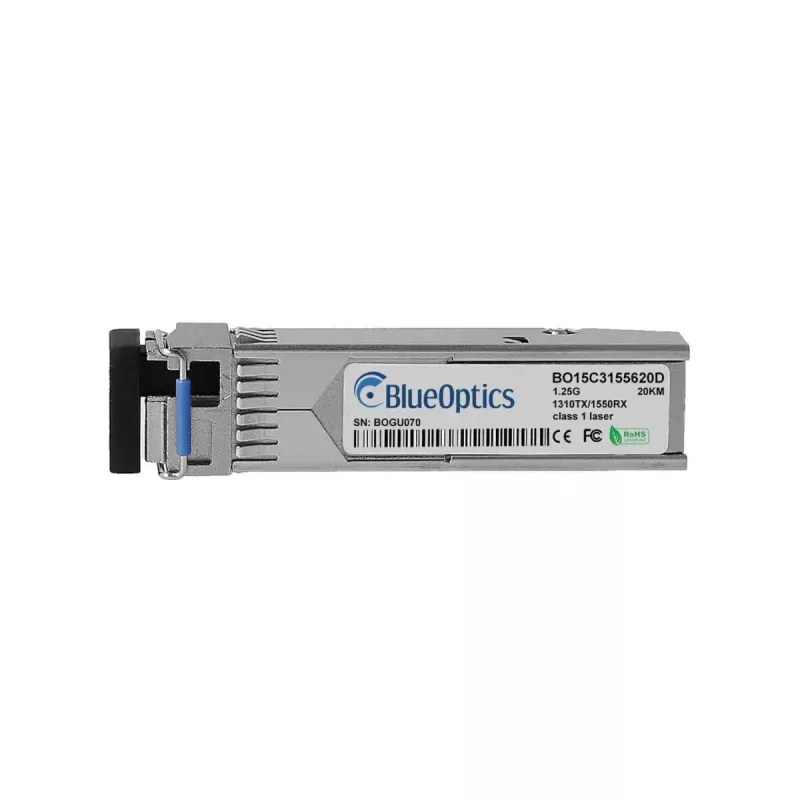

Optiskā šķiedras SFP raiduztvērējs BlueOptics 551090-BO 20000 m Alumīnijs

BlueOptics 551090-BO ir vienmoda optiskās šķiedras SFP raiduztvērējs, kas paredzēts 1000BASE-BX-U lietojumiem un liela attāluma savienojumiem līdz 20 000 m. Ievietots alumīnija korpusā un sverot tikai 20 g, šis modulis izmanto LC Simplex savienojamību un atbalsta vienlaicīgu raidīšanas un uztveršanas darbību pa vienu šķiedru, izmantojot atšķirīgus viļņu garumus raidītājam un uztvērējam. Raiduztvērējs ir izgatavots atbilstoši MSA standartiem un ir piemērots lietošanai slēdžos, maršrutētājos, datu glabāšanas sistēmās un citās tīkla ierīcēs, kas pieņem standarta SFP moduļus.

Priekšrocības

Modulis nodrošina liela attāluma veiktspēju Gigabit Ethernet, Fibre Channel over Ethernet vai SDH/SONET lietojumiem līdz 1,25 Gbit/s, vienlaikus saglabājot mazu svaru un izturīgu alumīnija korpusu. Atbilstība MSA specifikācijām nodrošina savietojamību ar plašu aparatūras klāstu. Konstrukcijā tiek izmantoti pārbaudīti lāzera un IC komponenti, lai nodrošinātu pagarinātu produkta kalpošanas laiku un stabilu optisko veiktspēju, un raiduztvērējs atbalsta digitālo diagnostiku (DDM/DOM) reāllaika uzraudzībai barošanas spriegumam, lāzera nobīdes strāvai, raidīšanas jaudai, uztveršanas jaudai un temperatūrai, ja to atbalsta resursdatora ierīce.

Galvenās specifikācijas

• Pārraides standarts: 1000BASE-BX-U (1,25 Gbit/s)
• Maksimālais pārraides attālums: 20 000 m (vienmoda šķiedra)
• Savienotāja tips: LC Simplex
• Optiskie viļņu garumi: asimetrisks raidīšanas/uztveršanas pāris vienas šķiedras darbībai
• Korpusa materiāls: alumīnijs
• Svars: 0,02 kg
• Formas faktors: SFP (Small Form-factor Pluggable), atbilst MSA
• Atbalsta digitālo diagnostikas uzraudzību (DDM/DOM) (ja resursdatora ierīce to atbalsta)

Kā lietot

Uzstādiet SFP moduli saderīgā SFP slotā jūsu tīkla ierīcē, ievērojot pārdevēja karstās nomaiņas vadlīnijas. Izmantojiet piemērotu vienmoda LC simplex savienotājvadu un nodrošiniet pareizu polaritāti un šķiedras maršrutēšanu vienas šķiedras divvirzienu savienojumiem. Konfigurējiet pievienotās ierīces atbilstošajam pārraides protokolam un pārbaudiet savienojuma parametrus. Ja ir nepieciešama digitālā diagnostika, iespējojiet un nolasiet DDM/DOM vērtības no resursdatora sistēmas, lai uzraudzītu spriegumu, lāzera strāvu, izejas/ieejas jaudu un temperatūru.

Ieteikumi

Optimālai veiktspējai savienojiet raiduztvērēju ar vienmoda šķiedru un kvalitatīviem LC savienotājiem, pārbaudiet, vai resursdatora ierīce atbalsta 1000BASE-BX-U un DDM, ja nepieciešama diagnostika, un ievērojiet ražotāja vadlīnijas ESD aizsardzībai un uzstādīšanai. Veiciet optiskā zudumu budžeta aprēķinus savienojumiem, kas tuvojas 20 km robežai, un pirms liela mēroga izvēršanas testējiet ar parauga moduli savā vidē.
