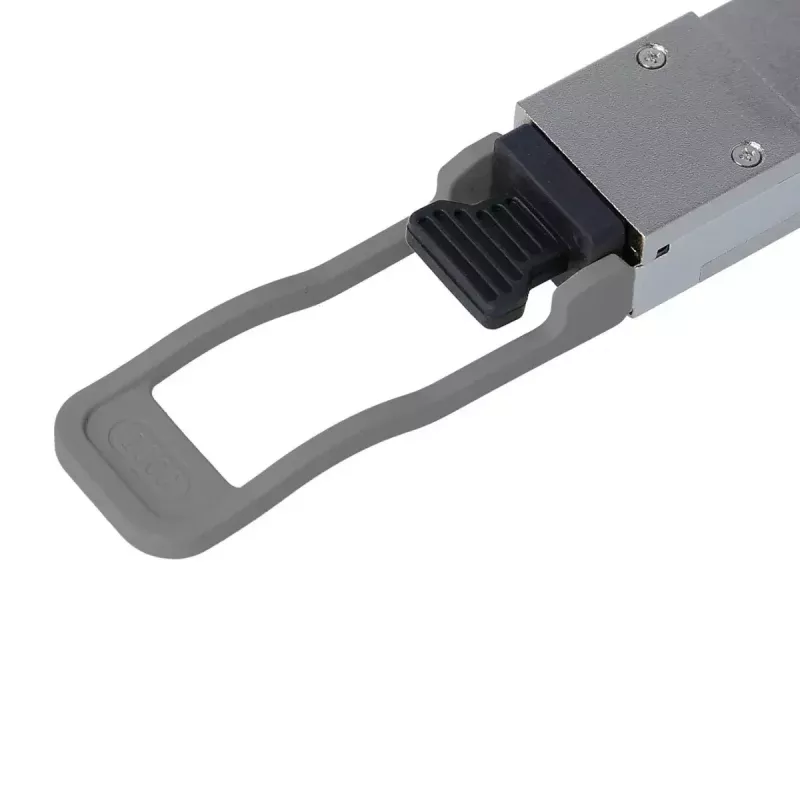

Optiskā šķiedru raiduztvērēja modulis BlueOptics Q28-512-BO 100000 Mbit/s QSFP28

BlueOptics Q28-512-BO ir QSFP28 optiskās šķiedras raiduztvērēja modulis, kas paredzēts 100000 Mbit/s (100 Gbit/s) Ethernet savienojumiem, izmantojot daudzmodu šķiedru. Modulis ir sudraba krāsā un sver 40 g; tas realizē divvirzienu SR2 Bidi pārraidi ar LC dupleksajiem savienojumiem, kas atbilst MSA formas faktora un saskarnes specifikācijām. Tas atbalsta vienlaicīgu raidīšanas un uztveršanas kanālu darbību 832–918 nm viļņu garuma diapazonā, kā arī ietver digitālo diagnostikas uzraudzību (DDM), kas ir saderīga ar SFF-8472, lai reāllaikā ziņotu par tādiem parametriem kā barošanas spriegums, lāzera strāva, optiskā jauda un temperatūra.

Priekšrocības

Modulis piedāvā standartizētu QSFP28 formas faktoru un LC duplekso savienojamību, kas nodrošina vienkāršu integrāciju saderīgos slēdžos, maršrutētājos un datu glabāšanas sistēmās. Augstas kvalitātes optisko lāzeru un integrālo shēmu izmantošana veicina ilgu kalpošanas laiku un augstu vidējo laiku starp kļūmēm, savukārt DDM nodrošina praktiski izmantojamu attālināto diagnostiku apkopes un traucējummeklēšanas nolūkos. Tā divvirzienu SR2 Bidi konstrukcija ļauj veidot augsta blīvuma 100G savienojumus, izmantojot vienu daudzmodu šķiedru pāri, tādējādi samazinot kabeļu instalācijas sarežģītību.

Piemērots lietošanai

Galvenās specifikācijas

Lietošanas norādījumi

Ievietojiet QSFP28 raiduztvērēju brīvā QSFP28 portā saderīgā slēdzī, maršrutētājā vai citā iekārtā, ievērojot resursdatora ierīces ražotāja norādījumus par ievietošanu un izņemšanu. Pievienojiet LC dupleksos daudzmodu šķiedru komutācijas kabeļus, kas atbilst moduļa divvirzienu SR2 Bidi konfigurācijai. Pārbaudiet savienojuma stāvokli un uzraudzības datus, izmantojot resursdatora sistēmu, un, ja tā tiek atbalstīta, izmantojiet DDM, lai nolasītu sprieguma, lāzera strāvu, optiskās jaudas un temperatūras vērtības diagnostikas nolūkos. Pārliecinieties, ka resursdatora ierīces programmaparatūra un saskarne atbalsta QSFP28 moduļus un jebkādus pārdevēja saderības iestatījumus, kas nepieciešami trešo pušu raiduztvērējiem.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet daudzmodu šķiedru un LC dupleksos komutācijas kabeļus, kas paredzēti 100G SR2 Bidi savienojumiem, uzturiet atbilstošu šķiedru tīrību un lieces rādiusu, kā arī pārbaudiet DDM atbalstu resursdatora aparatūrā, lai iespējotu attālināto diagnostiku. Regulāri atjauniniet tīkla ierīču programmaparatūru un ievērojiet ražotāja norādījumus par raiduztvērēju karsto pievienošanu.
