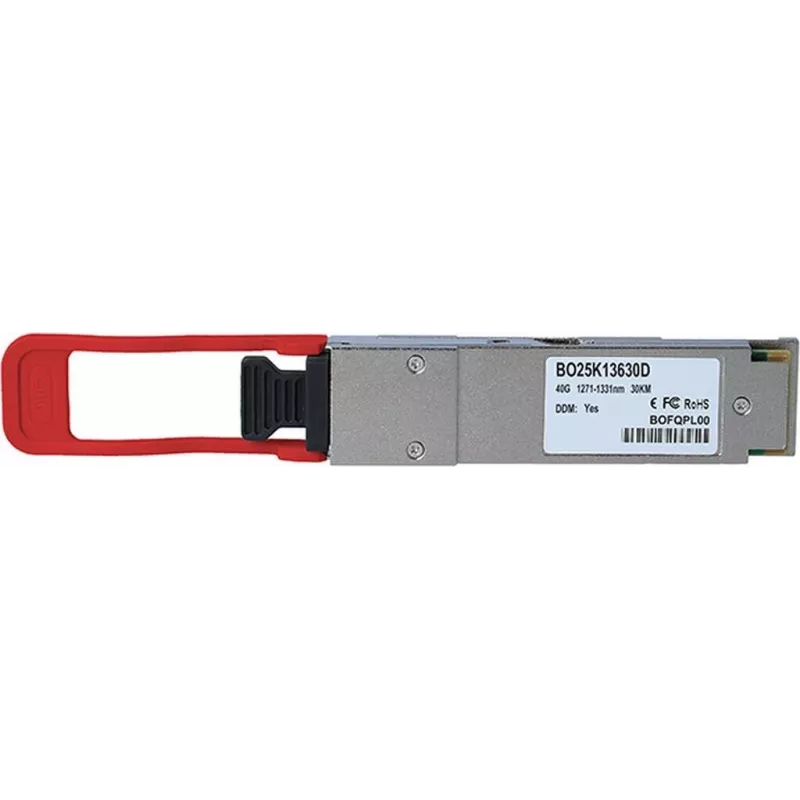

Optiskais QSFP raiduztvērējs BlueOptics BO25K13630D 40GBASE-ER4L 1310 nm 30 km

BlueOptics BO25K13630D QSFP raiduztvērējs ir 40GBASE-ER4L optiskais modulis, kas darbojas pie 1310 nm, paredzēts liela attāluma vienmoda šķiedras savienojumiem ar pārraides attālumu līdz 30 km. Tas iekļaujas standarta QSFP portos un nodrošina 40 Gbps apkopošanas un mugurkaula savienojumus metro, pilsētiņas un datu centru starpsavienojumos. Modulis nodrošina pieslēdzamu savietojamību saderīgiem slēdžiem, maršrutētājiem un mediju pārveidotājiem, un ir paredzēts vidēm, kur nepieciešami stabili ātrgaitas optiskie savienojumi lielos attālumos.

Priekšrocības

Raiduztvērējs atbalsta 40GBASE-ER4L pārraidi pa vienmoda šķiedru pie 1310 nm, nodrošinot ātruma un liela attāluma iespēju līdz 30 km. Tā QSFP formas faktors ļauj karsti pieslēgt 40G portos un vienkāršo jaunināšanu, nemainot kabeļu infrastruktūru. Modulis ir izstrādāts savietojamībai ar standarta QSFP saskarnēm un piedāvā prognozējamu optisko veiktspēju apkopošanas un mugurkaula lietojumiem.

Piemērots

• Metro un reģionāliem šķiedru savienojumiem, kam nepieciešama 40 Gbps jauda
• Pilsētiņas mugurkaulam un starpēku savienojumiem pa vienmoda šķiedru
• Datu centru starpsavienojumiem (DCI), kur nepieciešami liela attāluma savienojumi
• Apkopošanas punktiem un ātrgaitas augšupsaitēm slēdžiem un maršrutētājiem
• Mediju pārveidotājiem un optiskajām multipleksēšanas sistēmām, kas pieņem QSFP moduļus

Galvenās specifikācijas

• Formas faktors: QSFP (Quad Small Form-factor Pluggable)
• Standarts: 40GBASE-ER4L
• Viļņa garums: 1310 nm
• Maksimālais attālums: līdz 30 km pa vienmoda šķiedru
• Datu pārraides ātrums: 40 Gbps kopā
• Savienotāja tips: saderīgs ar vienmoda šķiedras saskarnēm (QSFP adaptera ligzda)

Kā lietot

Ievietojiet QSFP raiduztvērēju saderīgā 40G QSFP portā slēdzī, maršrutētājā vai mediju pārveidotājā, līdz tas nofiksējas vietā. Pievienojiet vienmoda šķiedras vadu modulim, nodrošinot pareizu raidītāja/uztvērēja orientāciju un drošus savienotājus. Pārbaudiet savienojuma statusu, izmantojot ierīces indikatorus vai pārvaldības saskarnes, un uzraugiet optiskos parametrus resursdatora sistēmā. Lai izņemtu, ja nepieciešams, izslēdziet vai atspējojiet portu atbilstoši resursdatora ierīces prasībām, pēc tam nospiediet moduļa fiksatoru un izvelciet raiduztvērēju taisni.

Ieteikumi

Modulis ir paredzēts vienmoda šķiedras instalācijām; izmantojiet atbilstošus LC/APC vai LC/PC vadu atbilstoši jūsu aprīkojumam, ievērojiet ražotāja optiskos budžetus un savienojuma zudumu aprēķinus, kā arī ievērojiet ESD piesardzības pasākumus apstrādes laikā. Pirms izvietošanas pārliecinieties par resursdatora ierīces saderību ar QSFP 40GBASE-ER4L moduļiem, lai nodrošinātu pareizu savienojuma sarunu un optisko veiktspēju.
