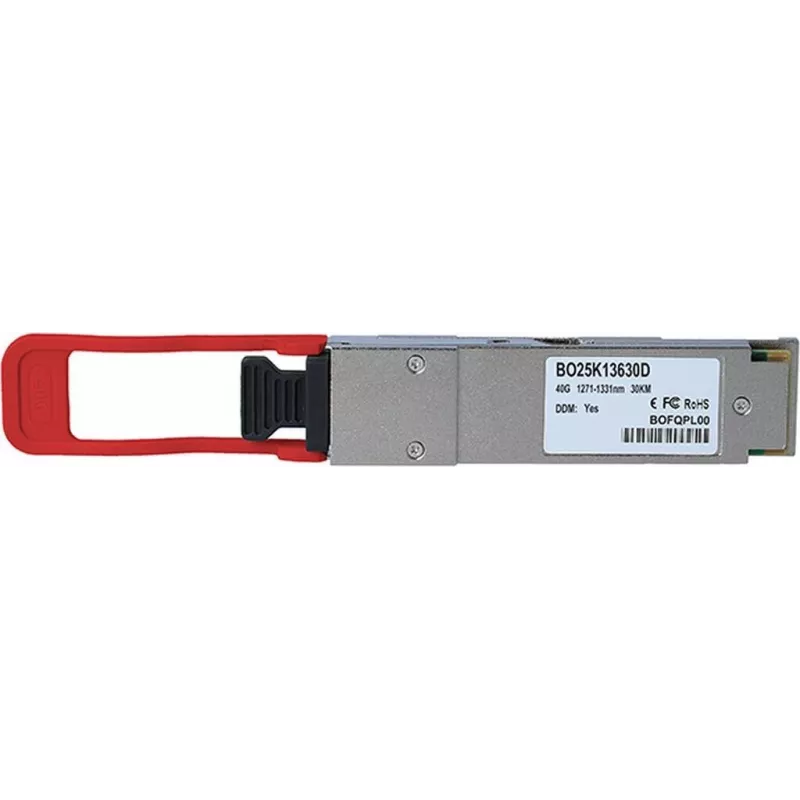

Optiskais QSFP raiduztvērējs BlueOptics BO25K13630D 40GBASE-ER4L 1310nm 30 km

BlueOptics BO25K13630D ir 40GBASE-ER4L QSFP optiskais raiduztvērējs, kas darbojas 1310 nm viļņa garumā un ir paredzēts vienmoda optisko šķiedru savienojumiem līdz 30 km attālumā. Modulis ir piemērots standarta QSFP pieslēgvietām un nodrošina četras 10 Gbps optiskās līnijas, kas apvienotas 40 Gbps elektriskajā QSFP savienojumā. Tas atbalsta karsto pieslēgšanu un ir paredzēts tālsatiksmes savienojumiem, piemēram, maģistrālajiem posmiem, universitātes pilsētiņu starpsavienojumiem un metro vai WAN segmentiem, kur tiek izmantota vienmoda optiskā šķiedra.

Priekšrocības

Šis raiduztvērējs nodrošina liela attāluma veiktspēju (līdz 30 km) pa vienmoda optisko šķiedru ar 1310 nm viļņa garumu un ER4L klases optiku. Tā QSFP formas faktors apvieno četras 10 Gbps līnijas vienā 40 Gbps pieslēgvietā, samazinot pieslēgvietu skaitu un vienkāršojot kabeļu savienojumus augsta blīvuma vidēs. Karstās pieslēgšanas iespēja ļauj veikt nomaiņu vai jaunināšanu, neizslēdzot saimnieksistēmu, savukārt saderība ar standarta QSFP saskarnēm nodrošina vienkāršu integrāciju esošajās tīkla iekārtās, kas atbalsta QSFP moduļus.

Piemērots

• Datu centru mugurkaula-lapas vai slēdžu-starp slēdžiem augšupsaitēm, kur nepieciešami 40 Gbps pa vienmoda optisko šķiedru
• Universitātes pilsētiņu un starpēku savienojumiem līdz 30 km attālumā
• Pakalpojumu sniedzēju vai uzņēmumu WAN posmiem, kam nepieciešama liela attāluma 40G savienojamība
• Tīkla iekārtām ar QSFP pieslēgvietām, kur ir pieņemamas apvienotas 4x10G optiskās līnijas

Galvenās specifikācijas

• Optiskais standarts: 40GBASE-ER4L
• Formas faktors: QSFP (Quad Small Form-factor Pluggable)
• Viļņa garums: 1310 nm
• Maksimālais sasniedzamais attālums: līdz 30 km pa vienmoda optisko šķiedru
• Līniju konfigurācija: 4 x 10 Gbps optiskās līnijas, apvienotas līdz 40 Gbps
• Savienotāja veids: LC (vienmoda duplekss katrai līnijai vai MPO atkarībā no atzarojuma)
• Uzstādīšana: karsti pieslēdzams

Lietošana

Uzstādiet BO25K13630D moduli brīvā QSFP slotā saderīgā tīkla iekārtā, kamēr saimnieksistēma ir ieslēgta, ja tiek atbalstīta karstā pieslēgšana. Izmantojiet vienmoda optiskās šķiedras patch vadus un atbilstošus LC vai MPO adapterus atkarībā no konkrētās atzarojuma vai tiešā savienojuma konfigurācijas. Pārbaudiet posma statusu un līniju apvienošanu slēdža vai raiduztvērēja diagnostikā; konfigurējiet savienotās saskarnes abos galos 40 Gbps darbībai un pārliecinieties, ka optiskās šķiedras polaritāte ir pareiza. Ievērojiet pārdevēja norādījumus par jebkādiem nepieciešamajiem programmaparatūras vai saderības iestatījumiem tīkla iekārtā.

Ieteikumi

Lai uzturētu uzticamu liela attāluma veiktspēju, izmantojiet ITU-T atbilstošu vienmoda optisko šķiedru ar zemu vājinājumu, uzturiet savienotāju gala virsmas tīras un pārbaudiet posma budžetu 30 km laidumiem, ieskaitot savienojumu un sadalītāju zudumus. Pirms ieviešanas pārliecinieties, ka saimniekiekārta skaidri atbalsta QSFP 40GBASE-ER4L moduļus, un konsultējieties ar slēdža pārdevēju par sadarbspējas piezīmēm.
