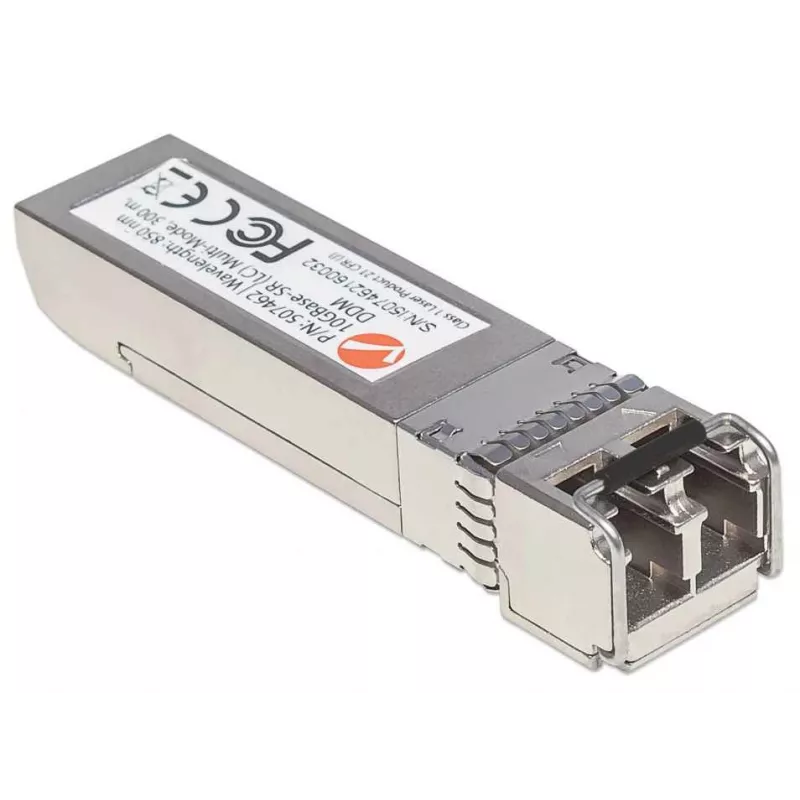

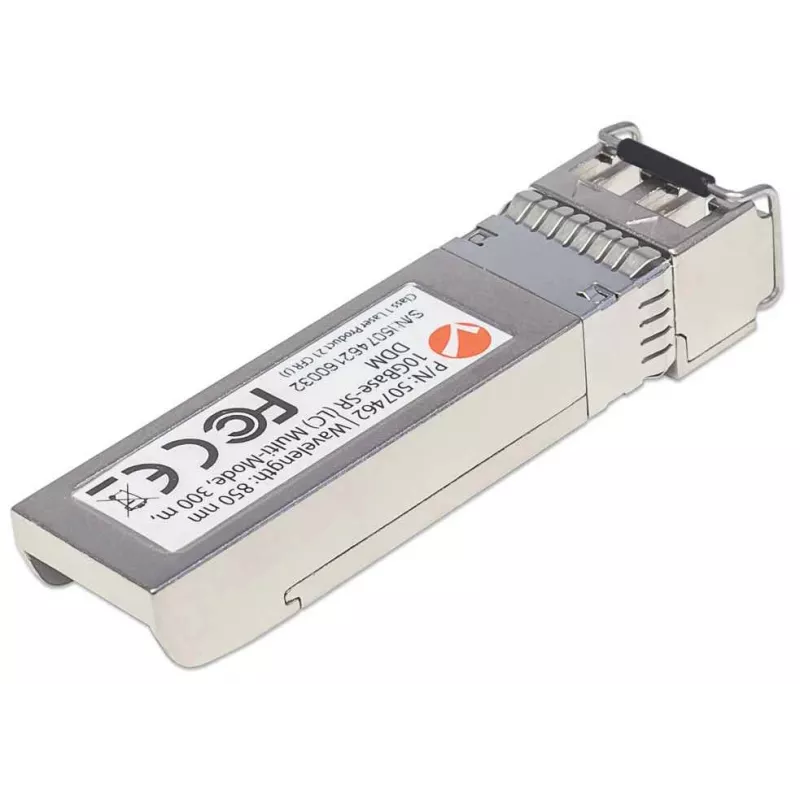

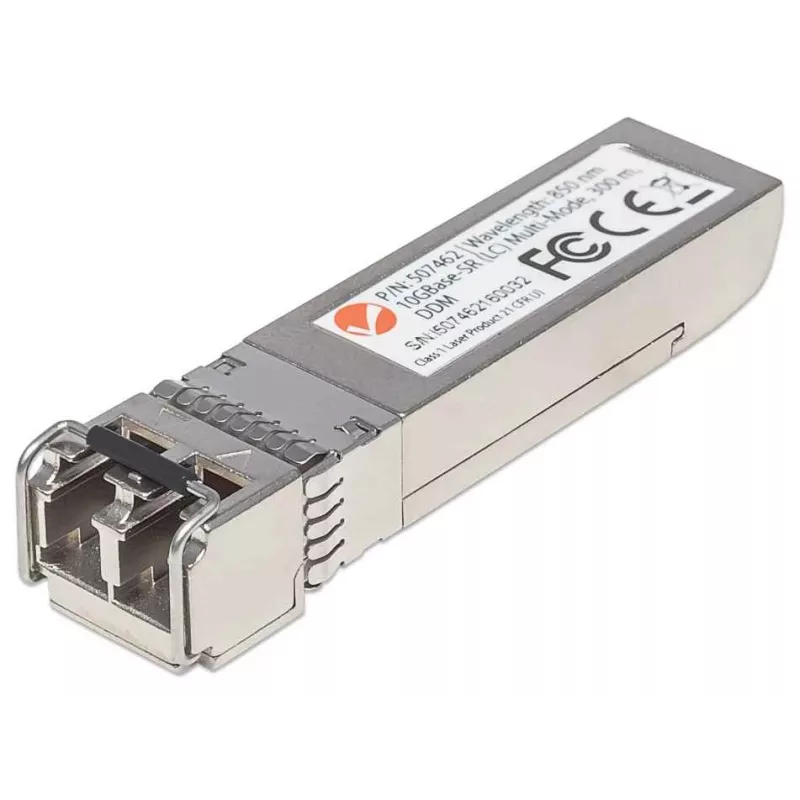

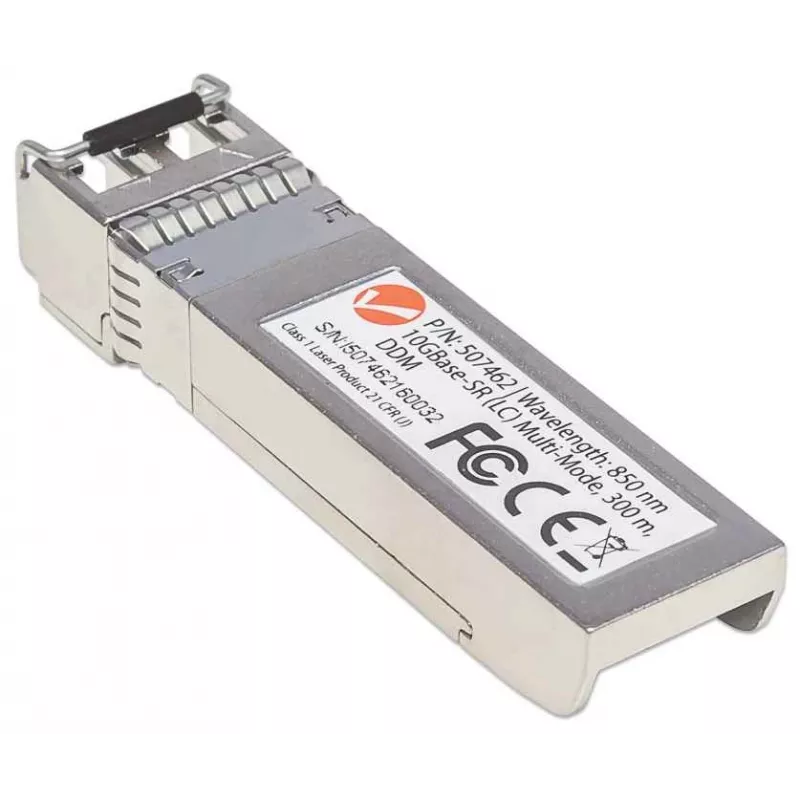

Optiskais raiduztvērēja modulis Intellinet SFP+ 10GBase-SR

Intellinet optiskais raiduztvērēja modulis SFP+ 10GBase-SR nodrošina 10 gigabitu īsa attāluma optisko savienojumu pa daudzmodu optisko šķiedru līdz 300 m attālumam. Izstrādāts kompaktā metāla SFP+ korpusā, raiduztvērējs atbalsta karstās pieslēgšanas iespēju un digitālās diagnostikas uzraudzību (DDM), lai reāllaikā pārraudzītu optisko izejas/ieejas jaudu, temperatūru, lāzera nobīdes strāvu un barošanas spriegumu. Modulis ir MSA atbilstīgs un tiek piedāvāts kā pārdevēja ekvivalents Cisco SFP-10G-SR, un tam ir sertifikāti, tostarp FCC A klase, CE, IEC-60825, RoHS un NDAA. Fiziskie izmēri ir aptuveni 14 x 57 x 12 mm, svars 0,037 kg, sudraba krāsas korpuss, maksimālais darba spriegums 3,3 V un tipisks enerģijas patēriņš aptuveni 1 W. Tiek nodrošināta trīs gadu garantija.

Priekšrocības

Metāla korpuss samazina elektromagnētiskos traucējumus un palielina izturību, savukārt mini-GBIC (SFP+) formas faktors ļauj veikt augsta blīvuma pieslēgvietu izvietošanu statīvos un iekārtās. Standarta DDM atbalsts nodrošina attālināto diagnostiku un vieglāku apkopi. MSA atbilstība un pārdevēja ekvivalences identifikācija nodrošina plašu savietojamību ar vairāku ražotāju SFP+ pieslēgvietām.

Piemērots

• 10 gigabitu savienojumiem starp slēdžiem, serveriem un atmiņas ierīcēm datu centros
• Augsta blīvuma optisko šķiedru savienojuma paneļiem un sadales rāmjiem
• Īsa attāluma daudzmodu optiskās šķiedras savienojumiem līdz 300 m uzņēmumu un universitātes pilsētiņu tīklos
• Karstās nomaiņas jauninājumiem vai SFP+ pieslēgvietu nomaiņai bez tīkla dīkstāves

Galvenās specifikācijas

• Saskarnes veids: SFP+
• Maksimālais datu pārraides ātrums: 10 Gbit/s (produkta datos norādīts līdz 11100 Mbit/s)
• Optiskais standarts: 10GBase-SR daudzmodu optiskajai šķiedrai
• Maksimālais pārklājums: līdz 300 m pa daudzmodu optisko šķiedru (tipiski 10GBase-SR)
• Formas faktors: mini-GBIC (SFP+), karsti pieslēdzams
• Korpuss: metāla, sudraba krāsa
• Izmēri: aptuveni 14 x 57 x 12 mm
• Svars: 0,037 kg
• Darba spriegums: 3,3 V (maksimālais)
• Enerģijas patēriņš: ~1 W
• Atbilstība un drošība: FCC A klase, CE, IEC-60825, RoHS, NDAA

Kā lietot

Ievietojiet SFP+ raiduztvērēju jebkurā saderīgā SFP+ slotā slēdžā, servera NIC vai atmiņas ierīcē, kamēr resursdators ir ieslēgts, lai izmantotu karstās pieslēgšanas spēju. Pievienojiet daudzmodu optiskās šķiedras kabeli ar atbilstošo savienotāja veidu (LC dupleksais) raiduztvērēja pieslēgvietām, nodrošinot pareizu polaritāti. Pārraugiet savienojuma statusu un diagnostikas parametrus, izmantojot resursdatora ierīces saskarni, lai pārbaudītu optisko jaudu, temperatūru un citas DDM vērtības. Nomainot moduļus, uzmanīgi izņemiet esošo raiduztvērēju, atslēdzot rāmi un izvelkot to taisni ārā, pēc tam ievietojiet aizvietotāju, līdz tas nofiksējas vietā.

Ieteikumi

Izmantojiet daudzmodu optisko šķiedru ar atbilstošu joslas platuma un garuma reizinājumu (ieteicama OM3/OM4 10GBase-SR), lai sasniegtu norādīto pārklājumu. Uzturiet savienotājus un optiskās šķiedras galus tīrus un izmantojiet aizsargājošus putekļu vāciņus, kad moduļi nav pieslēgti. Pēc uzstādīšanas pārbaudiet DDM rādījumus, lai apstiprinātu atbilstošu optiskās jaudas līmeni un temperatūru. Lai nodrošinātu vislabāko savietojamību, pārliecinieties, ka pievienotais aprīkojums atbalsta SFP+ un MSA-atbilstīgus moduļus.
