Optiskais raiduztvērējs CBO GSLC40-BiDi-B-DDM — 40 km, 1310 nm, BiDi, DDM

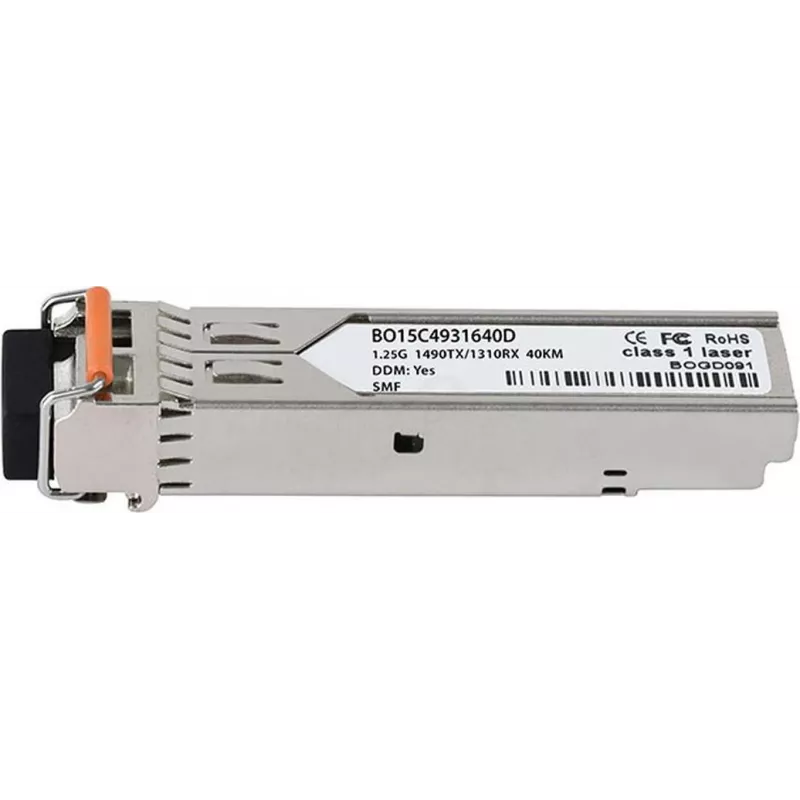

Optiskais raiduztvērējs CBO GSLC40-BiDi-B-DDM ir vienšķiedras divvirzienu (BiDi) SFP modulis, kas darbojas 1310 nm viļņa garumā un ir paredzēts punktveida optiskajiem savienojumiem līdz 40 km. Tam ir integrēta digitālā diagnostikas uzraudzība (DDM), lai reāllaikā ziņotu par optiskajiem parametriem, piemēram, raidīšanas/saņemšanas jaudu un temperatūru, tādējādi atvieglojot diagnostiku un apkopi telekomunikāciju un datu tīklu vidē. Modulis atbalsta standarta SFP formas faktora savienojamību un ir paredzēts izmantošanai iekārtās, kas pieņem SFP BiDi raiduztvērējus.

Priekšrocības

Šis raiduztvērējs samazina optiskās infrastruktūras prasības, nodrošinot vienšķiedras BiDi darbību, tādējādi samazinot kabeļu un izvēršanas sarežģītību tālsatiksmes savienojumos. 1310 nm viļņa garums un 40 km darbības attālums padara to piemērotu metropoles un piekļuves tīkliem, kur nepieciešams paplašināts pārklājums un uzticama veiktspēja. Integrētā DDM nodrošina nepārtrauktu optiskā stāvokļa uzraudzību, lai proaktīvi atklātu kļūdas un pārvaldītu tīklu bez papildu aparatūras.

Piemērots

• Punktveida vienšķiedras savienojumiem metropoles un piekļuves tīklos
• Telekomunikāciju agregācijai un operatora Ethernet savienojumiem
• Datu centru augšupsaitēm, kur nepieciešama vienšķiedras maršrutēšana
• Tīkla segmentiem, kuros nepieciešama attālināta optiskā uzraudzība

Galvenās specifikācijas

• Viļņa garums: 1310 nm
• Pārraides attālums: līdz 40 km pa vienmoda šķiedru
• Saskarne: SFP formas faktors karstai pievienošanai
• Divvirzienu darbība: vienšķiedras BiDi (atsevišķi Tx/Rx viļņu garumi vienā šķiedrā)
• Digitālā diagnostikas uzraudzība (DDM): optisko parametru uzraudzība reāllaikā
• Saderība: paredzēts standarta SFP pieslēgvietām, kas atbalsta BiDi raiduztvērējus

Lietošana

Uzstādiet raiduztvērēju saderīgā SFP slotā tīkla iekārtā, ievērojot ierīces ražotāja karstās pievienošanas norādījumus. Pievienojiet vienmoda šķiedru ar atbilstošu BiDi pasīvo sadalītāju vai pareizu šķiedru savienotāju konfigurāciju, lai pārraidītu gan raidīšanas, gan saņemšanas signālus pa vienu šķiedru. Konfigurējiet tīkla iekārtas saskarnes pēc vajadzības; daudzas sistēmas automātiski vienosies par savienojuma parametriem, savukārt citām var būt nepieciešama manuāla saskarnes iestatīšana. Pēc uzstādīšanas izmantojiet pārvaldības rīkus vai DDM nolasījumus, lai pārbaudītu optiskās jaudas līmeņus un temperatūru.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet vienmoda šķiedru, kas paredzēta vēlamajam attālumam, un pārliecinieties, ka savienotāji ir tīri un pareizi ievietoti. Pārbaudiet, vai raiduztvērēja Tx/Rx orientācija atbilst attālajam modulim, lai izveidotu BiDi savienojumu. Periodiski pārraugiet DDM vērtības, lai savlaicīgi atklātu signāla pasliktināšanos, un plānojiet apkopi, ja optiskās jaudas vai temperatūras rādījumi ir ārpus sagaidāmajiem diapazoniem.
