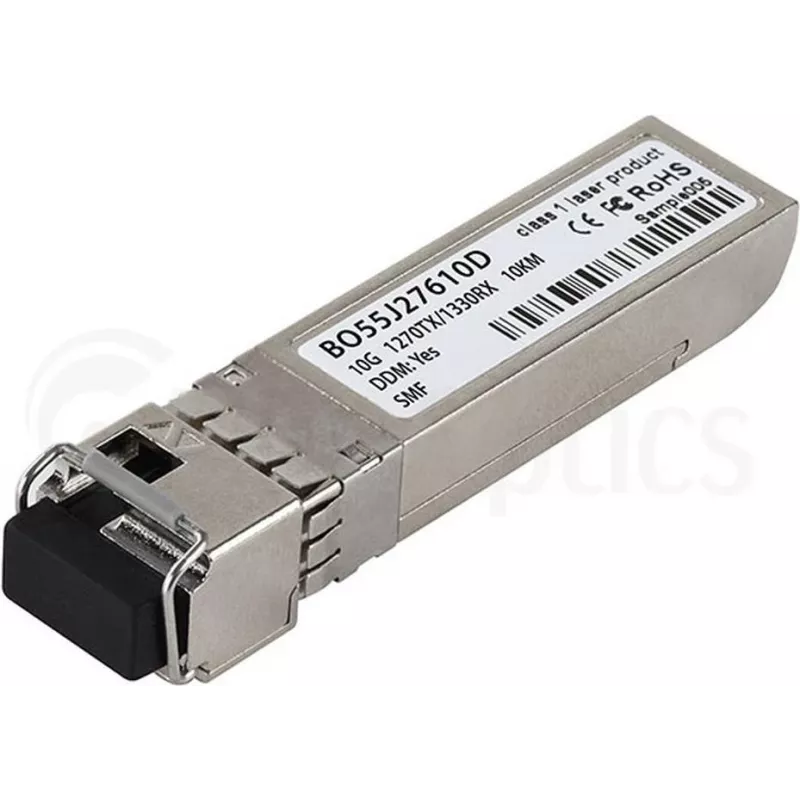

Optiskais raiduztvērējs CBO SFP-10G-BX-U 10G SFP+ vienmoda BiDi

Optiskais raiduztvērējs CBO SFP-10G-BX-U 10G SFP+ vienmoda BiDi ir kompakts 10 Gigabitu SFP+ modulis, kas paredzēts vienmoda divvirzienu optiskās šķiedras posmiem. Tas nodrošina ātrdarbīgus augšupsaites un tālsatiksmes savienojumus, raidot un uztverot dažādos viļņu garumos pa vienu šķiedru, vienlaikus saglabājot SFP+ pieslēgvietu mazo formas faktoru. Modulis ir saderīgs ar tīkla iekārtām, kas pieņem SFP+ optiskos raiduztvērējus, un ir paredzēts vidēm, kur svarīga pieslēgvietu blīvuma un šķiedru skaita optimizācija.

Priekšrocības

Šis SFP+ BiDi raiduztvērējs nodrošina 10 Gigabitu datu pārraides ātrumu kompaktā modulī, kas ietaupa šķiedru infrastruktūru, izmantojot vienu šķiedru abiem virzieniem. Tā vienmoda konstrukcija ir piemērota garākiem posmiem salīdzinājumā ar daudzmodu alternatīvām. Nelielais SFP+ formas faktors nodrošina lielu pieslēgvietu blīvumu komutatoros un maršrutētājos un vienkāršo jaunināšanu no zemāka ātruma saskarnēm uz 10G, nemainot esošo optisko kabeļu sistēmu.

Piemērots

• 10G augšupsaitēm starp komutatoriem datu centros un agregācijas tīklos
• Tālsatiksmes vienas šķiedras posmiem starp ēkām vai telekomunikāciju punktiem
• Mediju pārveidotājiem un maršrutētājiem, kam nepieciešami SFP+ BiDi moduļi
• Vidēm, kur svarīga šķiedru skaita samazināšana un pieslēgvietu blīvums

Galvenās specifikācijas

• Formas faktors: SFP+ (10G)
• Šķiedras tips: vienmoda šķiedra (SMF)
• Darbība: divvirzienu (BiDi), viena šķiedra raidīšanai/uztveršanai atsevišķos viļņu garumos
• Datu pārraides ātrums: 10 Gigabitu Ethernet
• Tipiskais sasniedzamības attālums: piemērots tālsatiksmes vienmoda posmiem (pārbaudiet posma budžetu precīzam attālumam)
• Savienotājs: LC dupleksais (vienas šķiedras BiDi izmanto LC savienotājus katrā galā)
• Enerģijas patēriņš: zema enerģijas patēriņa SFP+ modulis (precīzām vērtībām skatīt ierīces datu lapu)

Kā lietot

Ievietojiet raiduztvērēju brīvā SFP+ pieslēgvietā saderīgā komutatorā, maršrutētājā vai mediju pārveidotājā. Pievienojiet vienmoda šķiedru, izmantojot LC savienotājus, un nodrošiniet pareizu raidīšanas un uztveršanas šķiedru orientāciju atbilstoši posma projektam. Pārliecinieties, ka pievienotās ierīces atbalsta 10G SFP+ BiDi darbību un ka posma parametri (viļņu garumu pāri un šķiedras vājinājums) sakrīt. Pēc ievietošanas pārbaudiet posma statusu, izmantojot resursdatora ierīces pārvaldības saskarni, un uzraugiet paredzēto datu pārraides ātrumu un signāla kvalitāti.

Ieteikumi

Pirms izvietošanas pārbaudiet saderību ar tīkla iekārtu ražotāja atbalstīto raiduztvērēju sarakstu un validējiet pilno posma budžetu, ieskaitot savienotāju un sadales zudumus. Izmantojiet tīrus LC savienotājus un ievērojiet ESD piesardzības pasākumus, rīkojoties ar moduli. Kritiskiem vai pagarinātiem posmiem pārbaudiet optiskās šķiedras ceļu ar optisko jaudas mērītāju vai OTDR, lai nodrošinātu pietiekamu rezervi.
