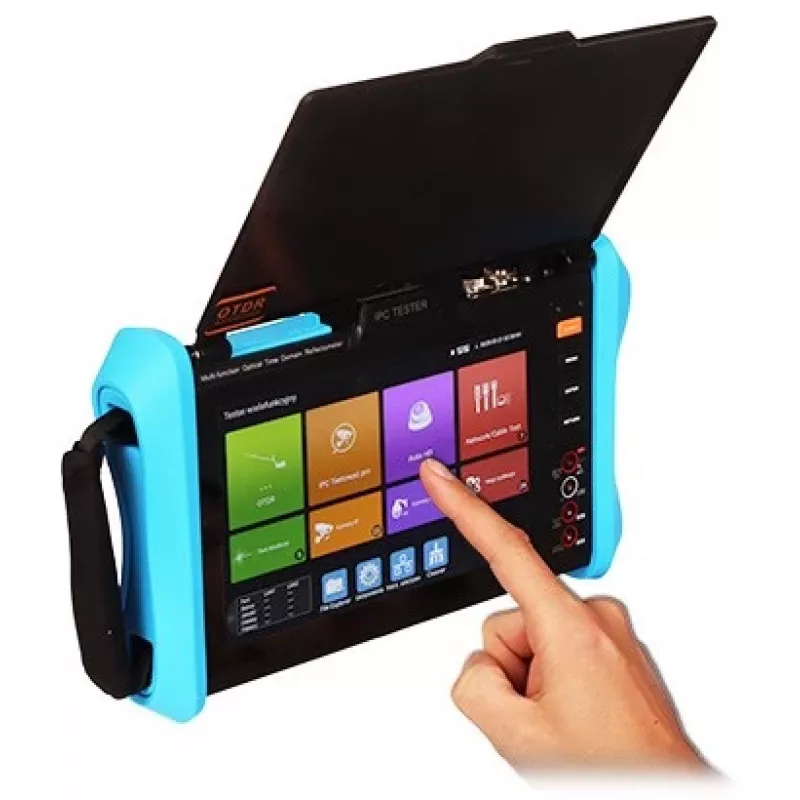

Optiskais reflektometrs ar CCTV testeri CS-R8-80H

CS-R8-80H ir profesionāls optiskais reflektometrs (OTDR) apvienots ar CCTV testeri, izstrādāts lauka tehniķiem un tīkla uzstādītājiem. Tas integrē vairākas testēšanas funkcijas, tostarp OTDR, VFL, OPM, OLS un CCTV video testēšanu, padarot to par visu vienā risinājumu optisko šķiedru un novērošanas sistēmu apkopei.

Priekšrocības

Apvieno OTDR un CCTV testeri vienā pārnēsājamā ierīcē, ietaupot laiku un aprīkojuma izmaksas. Aprīkots ar 5 collu IPS skārienekrānu ērtai darbībai, ilgu akumulatora darbības laiku līdz 10 stundām un atbalsta vairākus video formātus, tostarp AHD, TVI, CVI un CVBS. Iebūvētais VFL ar 10mW jaudu palīdz ātri atrast šķiedras pārrāvumus.

Piemērots

• Optisko šķiedru tīklu uzstādīšanai un apkopei
• CCTV sistēmu testēšanai un problēmu novēršanai
• Telekomunikāciju un datu centru tehniķiem
• Lauka servisa inženieriem

Galvenās specifikācijas

• OTDR viļņu garumi: 1310nm / 1550nm
• Dinamiskais diapazons: 28dB / 26dB
• Notikumu mirušā zona: 1m
• Vājinājuma mirušā zona: 5m
• Testa diapazons: līdz 80km
• VFL izejas jauda: 10mW (650nm)
• OPM viļņu garumu diapazons: 850/1300/1310/1490/1550/1625nm
• OPM mērījumu diapazons: -70 līdz +10dBm
• OLS viļņu garumi: 1310nm / 1550nm
• OLS izejas jauda: -5dBm
• CCTV video ieeja: AHD, TVI, CVI (līdz 8MP), CVBS
• CCTV jaudas izeja: DC 12V/3A
• Displejs: 5 collu IPS skārienekrāns, 800x480 pikseļi
• Iekšējā atmiņa: 8GB (atbalsta SD karti)
• Akumulators: 7.4V 5200mAh Li-ion, līdz 10 stundām
• Kabeļu tests: RJ45 TDR, UTP/STP, nepārtrauktība, īssavienojums, atvērta ķēde, krustojums

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet ar standarta SC/APC vai SC/UPC savienotājiem. Ierīce ir saderīga ar lielāko daļu optisko šķiedru kabeļu un CCTV kameru. Pirms lietošanas laukā pārliecinieties, ka akumulators ir pilnībā uzlādēts.
