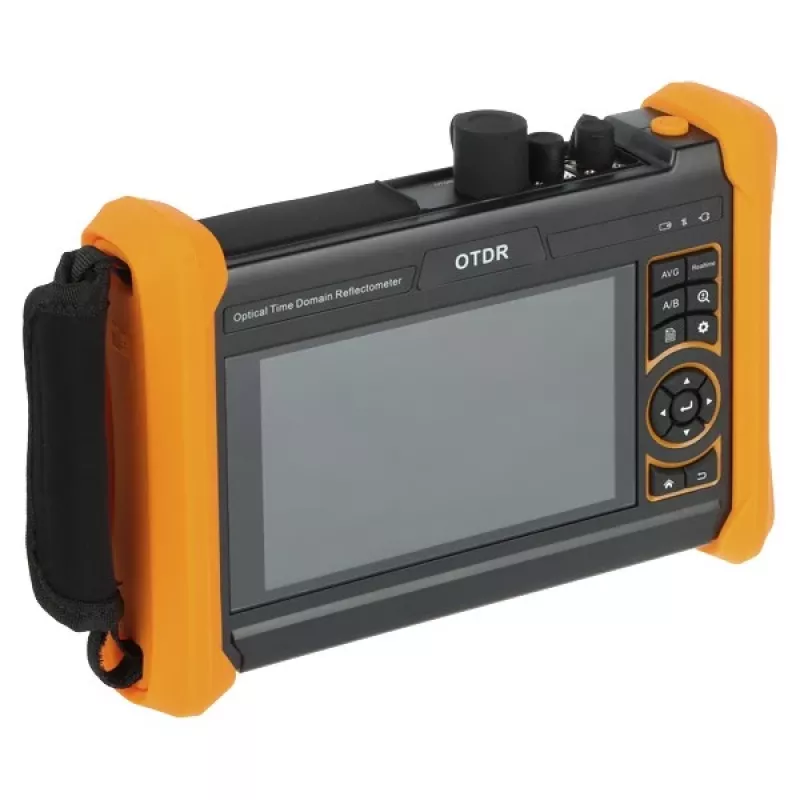

Optiskais reflektometrs CS-R6E-50H OTDR ar OPM OLS VFL 1310/1550nm 32/30dB dinamisko diapazonu 7 collu skārienekrāns

Optiskās šķiedras tīkliem nepieciešama precīza diagnostika, lai noteiktu bojājumus, izmērītu vājinājumu un pārbaudītu savienojumus. CS-R6E-50H optiskais reflektometrs nodrošina laboratorijas līmeņa OTDR analīzi izturīgā, pārnēsājamā iekārtā, novēršot minējumus šķiedras instalācijā un apkopē.

Kam tas paredzēts

Telekomunikāciju lauka tehniķiem, tīklu uzstādītājiem un apkopes komandām, kas strādā ar FTTx, LAN/WAN maģistrālēm vai tālsakaru šķiedras līnijām. Neatkarīgi no tā, vai sertificējat jaunas instalācijas, novēršat pārtraukumus vai dokumentējat tīkla veselību, šis visaptverošais rīks racionalizē jūsu darbplūsmu.

Galvenās iezīmes

• Divu viļņu garumu OTDR pie 1310nm un 1550nm ar dinamiskajiem diapazoniem attiecīgi 32dB un 30dB, aptverot testa attālumus no 5 metriem līdz 160 kilometriem.
• Īpaši īsa 1m notikuma mirušā zona un 4m vājinājuma mirušā zona, lai atšķirtu cieši izvietotus notikumus.
• 12 izvēlami impulsa platumi (5ns līdz 20µs) optimizē izšķirtspēju pret diapazonu jebkuram šķiedras scenārijam.
• Iebūvēts optiskais jaudas mērītājs (OPM) mēra no -70 līdz +10 dBm, savukārt optiskais gaismas avots (OLS) nodrošina stabilu -5dBm izvadi pie 1310/1550nm.
• Iebūvēts vizuālais bojājumu lokators (VFL) ar 10mW izvadi ātrai pārtraukumu identificēšanai un savienotāju pārbaudei.
• 7 collu kapacitatīvais skārienekrāns ar intuitīvu notikumu karti grafiskai trasējuma analīzei un automātiskai notikumu noteikšanai.
• Atbalsta FC/UPC savienotājus (pieejami maināmi adapteri) un glabā līdz 100 000 trasējumu iekšēji.
• USB un SD kartes saskarnes datu eksportam un programmaparatūras atjauninājumiem; līdz 8 stundu akumulatora darbības laiks visai dienai lauka darbos.

Specifikācijas

• OTDR viļņu garumi: 1310nm, 1550nm
• OTDR dinamiskais diapazons: 32/30 dB (1310/1550nm)
• Notikuma mirušā zona: 1m; Vājinājuma mirušā zona: 4m
• Testa diapazons: 5m līdz 160km
• Impulsa platumi: 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1µs, 2µs, 5µs, 10µs, 20µs
• Displejs: 7 collu TFT-LCD kapacitatīvais skārienekrāns
• Optiskais savienotājs: FC/UPC (maināms)
• Iebūvētās funkcijas: OTDR, OPM, OLS, VFL, notikumu karte, pēc izvēles šķiedras pārbaudes zondes atbalsts
• VFL izejas jauda: 10mW
• OLS viļņu garumi: 1310nm, 1550nm; OLS izejas jauda: -5dBm
• OPM mērījumu diapazons: -70 līdz +10 dBm
• Datu glabāšana: 100 000 trasējumu iekšēji
• Akumulatora darbības laiks: līdz 8 stundām
• Saskarnes: USB Type A, USB Type B, SD kartes slots
• Darba temperatūra: -10°C līdz 50°C; Mitrums: 0% līdz 95% bez kondensācijas

Padomi

Lai iegūtu labākos rezultātus, pirms testēšanas notīriet visus savienotājus un izmantojiet palaišanas/uztvērēja kabeļus, lai raksturotu pirmo un pēdējo savienotāju. Glabājiet ierīci sausā futrālī, kad to neizmantojat, un pirms ilgām lauka sesijām pilnībā uzlādējiet. Notikumu kartes funkcija ir ideāli piemērota, lai ātri noteiktu lielus zudumus savienojumos vai līkumos blīvos šķiedras maršrutos.
