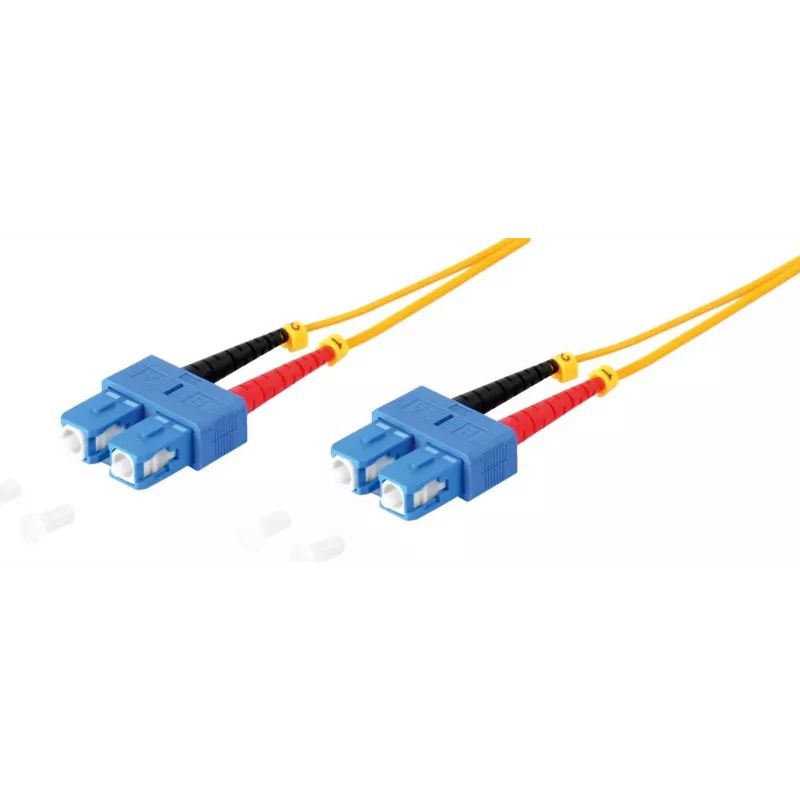

Optiskās šķiedras dupleksais ielāpu vads ShiverPeaks 77825 SC/SC 9/125µm OS1/OS2 5,0 m

Dupleksais optiskās šķiedras ielāpu vads ShiverPeaks 77825 ar SC uz SC savienotājiem un 9/125 µm vienmoda šķiedru (OS1/OS2) ir 5,0 m gara saite, kas paredzēta optiskā signāla pārraidei LAN, telekomunikāciju un datu centru vidēs. Kabelis satur divas šķiedras vienā dupleksā apvalkā un ir paredzēts tīkla ierīču, ielāpu paneļu un optisko iekārtu savienošanai, kur nepieciešama vienmoda veiktspēja un zemi ievades zudumi.

Priekšrocības

ShiverPeaks dupleksais ielāpu vads piedāvā standarta SC spied-stumšanas savienotājus, kas nodrošina uzticamu mehānisku savienošanu un vienkāršu uzstādīšanu. Tā 9/125 µm vienmoda šķiedra ir piemērota tālsatiksmes un augstas joslas platuma optiskajām saitēm, kas atbilst OS1/OS2 veiktspējas kategorijām. Dupleksā konstrukcija saglabā raidīšanas un uztveršanas šķiedras pārī un skaidri identificētas vienā dzeltenā apvalkā, lai tās varētu vienkārši maršrutēt kabeļu infrastruktūrā.

Piemērots

• Savienojumi starp tīkla komutatoriem, multivides pārveidotājiem un optiskajiem raiduztvērējiem
• Ielāpu paneļu saites datu centros un serveru telpās
• Telekomunikāciju maģistrāles un universitātes tīkla optiskās šķiedras trases
• Optisko testēšanas iekārtu un laboratorijas uzstādījumi, kam nepieciešami SC/SC gali

Galvenās specifikācijas

• Šķiedras tips: vienmoda 9/125 µm
• Atbilstība: piemērots OS1 un OS2 vienmoda lietojumiem
• Savienotāja tips: SC uz SC duplekss
• Kabeļa garums: 5,0 m
• Apvalka krāsa: dzeltena (duplekss)
• Konfigurācija: divas šķiedras dupleksā apvalkā (pārī TX/RX)

Kā lietot

Izlīdziniet SC savienotājus ar atbilstošajiem SC portiem ierīcēs vai ielāpu paneļos un ievietojiet, līdz savienotājs noklikšķ, lai nodrošinātu drošu savienojumu. Pārbaudiet polaritāti, lai raidīšanas un uztveršanas šķiedras būtu saskaņotas starp galapunktiem. Izvairieties no asiem līkumiem un nostipriniet kabeli ar atbilstošu kabeļu pārvaldību, lai saglabātu minimālo līkuma rādiusu un novērstu savienotāju mehānisko slodzi. Ja nepieciešams, pirms savienošanas notīriet savienotāju gala virsmas ar apstiprinātiem optiskās šķiedras tīrīšanas rīkiem, lai samazinātu ievades zudumus un novērstu piesārņojumu.

Ieteikumi

Uzglabājiet un rīkojieties ar kabeli, lai izvairītos no ciešas liekšanas; ievērojiet ražotāja norādīto minimālo līkuma rādiusu. Kad savienotāji netiek izmantoti, izmantojiet putekļu vāciņus un pirms savienojuma veikšanas veiciet savienotāju gala virsmu vizuālu pārbaudi vai tīrīšanu, lai saglabātu signāla integritāti.
