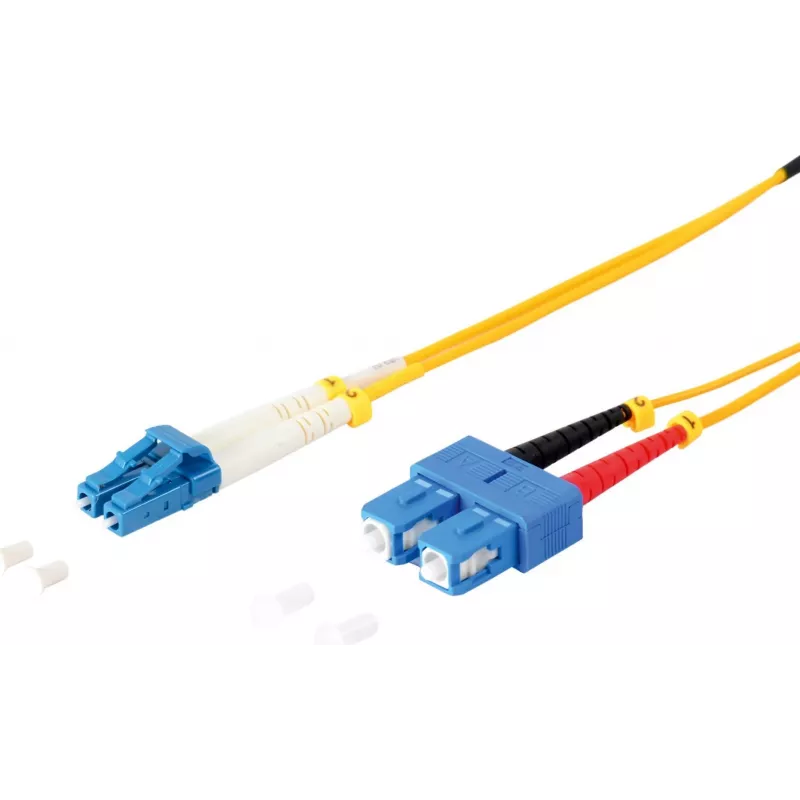

Optiskās šķiedras dupleksais komutācijas kabelis ShiverPeaks 77811 LC uz SC 9/125µm OS1/OS2 5,0 m

Dupleksais optiskās šķiedras komutācijas kabelis ShiverPeaks 77811 ir aprīkots ar LC savienotāju vienā galā un SC savienotāju otrā galā, izmantojot vienmoda 9/125µm šķiedru, kas atbilst OS1/OS2 klasei. Ar kopējo garumu 5,0 m un dzeltenu apvalku vieglai identifikācijai šis kabelis ir paredzēts datu, telekomunikāciju un LAN savienojumiem, ielāpu paneļiem un optisko iekārtu savstarpējai savienošanai, kur nepieciešama vienmoda pārraide un standarta savienotāju saskarnes.

Priekšrocības

Kabelis nodrošina uzticamu vienmoda optisko pārraidi ar zemu vājinājumu, kas piemērota liela attāluma un liela joslas platuma saitēm. Dupleksā konstrukcija ļauj vienlaicīgi izmantot raidīšanas un uztveršanas kanālus vienā kabeļa komplektā, samazinot kabeļu jucekli un vienkāršojot maršrutēšanu. Standarta LC un SC savienotāji nodrošina plašu savietojamību ar tīkla ierīcēm, raiduztvērējiem un ielāpu paneļiem, savukārt 9/125µm serdes/apvalka ģeometrija atbilst parastajiem vienmoda šķiedras raksturlielumiem, nodrošinot nemainīgu veiktspēju.

Piemērots

• Ielāpu paneļu un optisko sadales rāmju savstarpējai savienošanai datu centros un serveru telpās
• Punkta-punkta saitēm starp tīkla iekārtām, piemēram, slēdžiem, maršrutētājiem un optiskajiem raiduztvērējiem
• Telekomunikāciju un piekļuves tīklu instalācijām, kur nepieciešami vienmoda savienojumi
• LAN mugurkaula līnijām un ēku savstarpējiem optiskajiem savienojumiem īsos līdz vidējos attālumos

Galvenās specifikācijas

• Šķiedras tips: vienmoda 9/125µm
• Optiskā klase: OS1/OS2 vienmoda
• Savienotājs A: LC (dupleksais)
• Savienotājs B: SC (dupleksais)
• Konfigurācija: dupleksais komutācijas kabelis (divas šķiedras)
• Garums: 5,0 m
• Apvalka krāsa: dzeltena (nozares standarts vienmoda šķiedrai)

Lietošana

Novietojiet duplekso kabeli starp ierīcēm, nodrošinot vieglus līkumus un izvairoties no stingriem rādiusiem, lai novērstu mikroliekšanas zudumus. Orientējiet LC un SC savienotājus, lai tie atbilstu attiecīgajiem portiem uz iekārtām vai ielāpu paneļiem, un ievietojiet, līdz ir jūtams pozitīvs klikšķis vai droša iesēšanās. Izmantojiet duplekso klipsi vai atslēgas funkcijas, ja tādas ir, lai saglabātu pareizu polaritāti. Atvienojot, pirms vilkšanas nospiediet savienotāja aizbīdni, lai nesasprindzinātu šķiedru. Pārbaudiet gala virsmas un, ja nepieciešams, pirms savienošanas notīriet ar piemērotu šķiedras tīrīšanas rīku, lai nodrošinātu optimālu optisko veiktspēju.

Ieteikumi

Uzglabājiet un rīkojieties ar kabeli, lai izvairītos no saliekumiem un pārmērīgas stiepes slodzes; ievērojiet minimālo liekšanas rādiusu, kas noteikts vienmoda šķiedrai. Pirms savienošanas notīriet savienotāju gala virsmas un izmantojiet putekļu vāciņus, kad savienotāji netiek izmantoti. Kritiskiem savienojumiem pēc instalēšanas pārbaudiet ievades zudumu ar optisko testēšanas aprīkojumu un ievērojiet nozares labāko praksi šķiedru pārvaldībai un marķēšanai.
