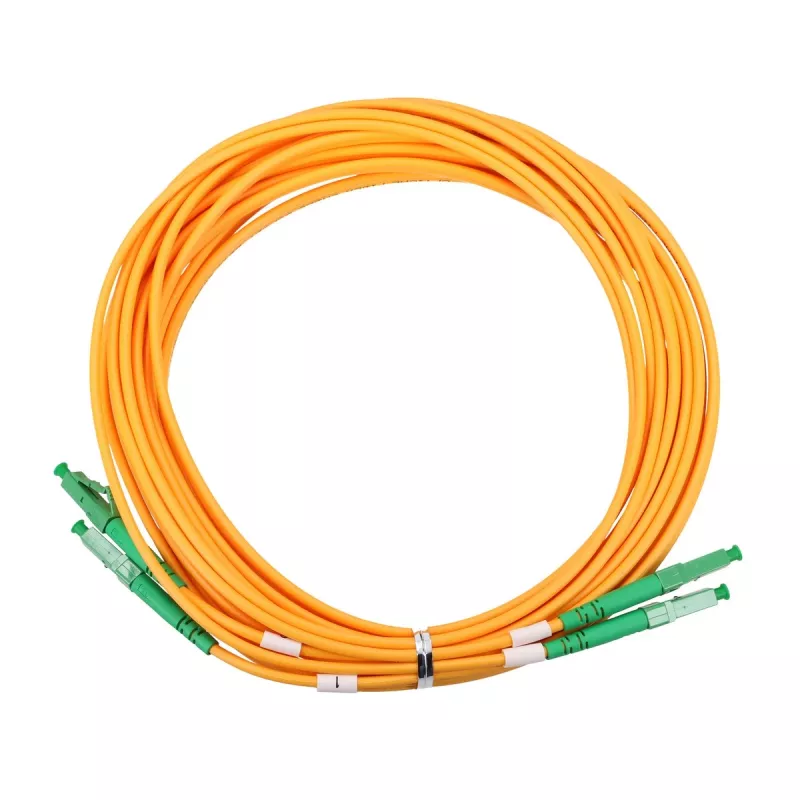

Optiskās šķiedras ielāps Extralink LC/APC – LC/APC, vienmoda dupleksais 9/125 µm G.657.A1, 1 m

Extralink LC/APC – LC/APC vienmoda dupleksais optiskās šķiedras ielāps, 1 m, ir paredzēts īsiem optiskajiem savienojumiem FTTH, telekomunikāciju un datu centru vidē. Kabelis izmanto 9/125 µm G.657.A1 lieces nejutīgo vienmoda optisko šķiedru un LC savienotājus ar APC slīpējumu abos galos, nodrošinot stabilus, zemu zudumu savienojumus ielāpu paneļiem, ONT/OLT saitēm un iekšējo statņu optisko šķiedru maršrutēšanai. 3,0 mm ārējā diametra apvalks nodrošina elastības un mehāniskās aizsardzības līdzsvaru, kas piemērots standarta ielāpu paliktnēm un skapju maršrutēšanai.

Priekšrocības

APC slīpētie LC savienotāji samazina atpakaļatstarošanos, uzlabojot signāla integritāti, īpaši pasīvo optisko tīklu (PON) un ātrgaitas telekomunikāciju saitēs. Lieces nejutīgā G.657.A1 optiskā šķiedra saglabā zemu vājinājumu ap šauriem rādiusiem, kas palīdz saglabāt veiktspēju ierobežotos maršrutēšanas ceļos. Dupleksā LC terminācija nodrošina uzticamu polaritāti un duplekso komunikāciju kompaktā formas faktorā, kas ir saderīgs ar mūsdienu ielāpu paneļiem un optiskajām iekārtām.

Piemērots

• FTTH abonentu savienojumi starp ONT/ONU un ielāpu paneļiem
• Īsas iekšējo statņu vai skapju optisko šķiedru saites datu centros
• Ielāpu paneļu vai šasiju savienojumi telekomunikāciju un uzņēmumu tīklos
• Starpsavienojumi starp optiskajiem slēdžiem, pārveidotājiem un mediju pārveidotājiem

Galvenās specifikācijas

• Optiskās šķiedras tips: Vienmoda G.657.A1 (lieces nejutīga)
• Kodola/apvalka diametrs: 9/125 µm

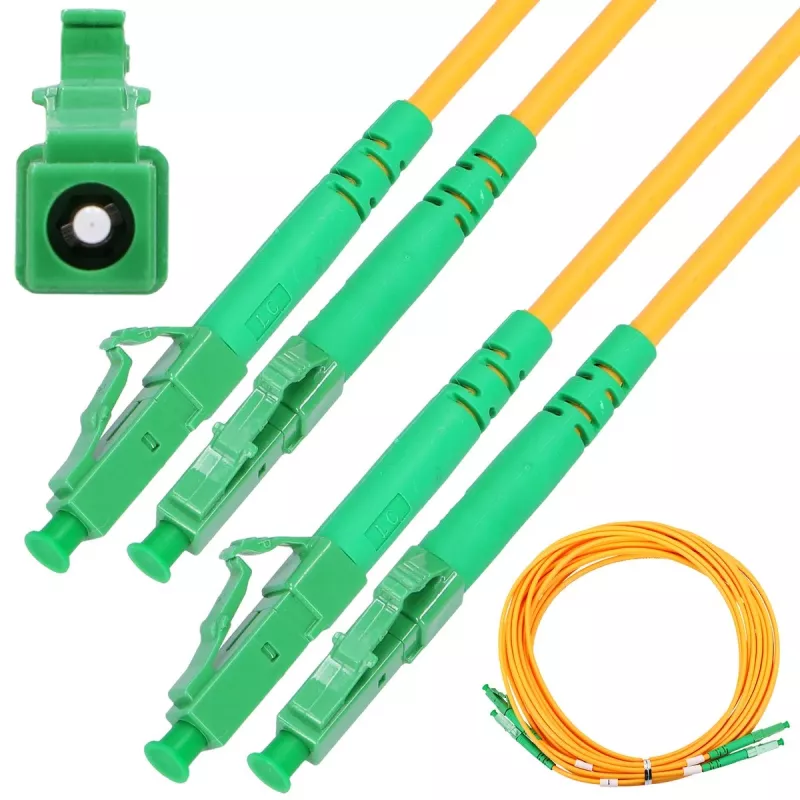

• Savienotāja tips: LC/APC uz LC/APC dupleksais
• Slīpējums: Leņķiskais fiziskais kontakts (APC)
• Kabeļa diametrs: 3,0 mm
• Garums: 1 m
• Režīms: Vienmoda dupleksais

Kā lietot

Izvelciet ielāpu caur kabeļu pārvaldniekiem vai paliktnēm, lai izvairītos no asiem līkumiem, un nostipriniet to ar atbilstošiem klipšiem vai Velcro saitēm bez pārmērīgas spriedzes. Ievietojiet katru LC savienotāju attiecīgajā LC/APC portā, līdz tas noklikšķ, saglabājot pareizu duplekso polaritāti. Lai atvienotu, nospiediet LC fiksatoru un viegli izvelciet savienotāju taisni ārā. Kad netiek izmantots, turiet savienotāju gala virsmas pārklātas ar putekļu vāciņiem, lai novērstu piesārņojumu, un ievērojiet standarta optiskās šķiedras drošības procedūras, strādājot dzīvu iekārtu tuvumā.

Ieteikumi

Pirms uzstādīšanas pārbaudiet un notīriet savienotāju gala virsmas ar apstiprinātiem optiskās šķiedras tīrīšanas rīkiem. Ievērojiet minimālo lieces rādiusu saskaņā ar G.657.A1 ieteikumiem un izvairieties no atkārtotas ciešas locīšanas, lai saglabātu zemu vājinājumu. Pastāvīgām instalācijām izmantojiet profesionāli terminētus un testētus ielāpus un pārbaudiet saites veiktspēju ar optisko jaudas mērītāju vai OTDR, ja nepieciešams.
