Optiskās šķiedras ielāpu vads Extralink SC/APC–FC/UPC simplex G.657.A1 3.0 mm 2 m (FTTH)

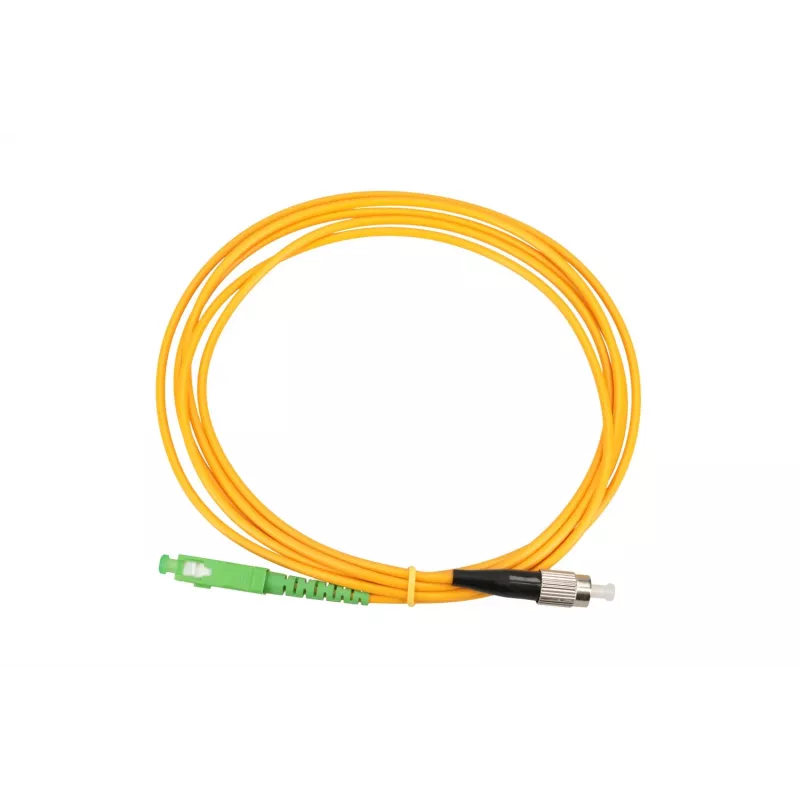

Extralink optiskās šķiedras ielāpu vads SC/APC–FC/UPC simplex G.657.A1 3.0 mm 2 m ir vienmoda šķiedras džemperis, kas paredzēts FTTH un optisko iekārtu savienošanai. Kabelis izmanto liecei nejutīgu G.657.A1 šķiedru ar 3.0 mm ārējo apvalku un 2 metru garumu, kas vienā galā aprīkots ar SC/APC savienotāju, bet otrā – ar FC/UPC savienotāju. Šis ielāpu vads nodrošina kompaktu, zemus zudumus radošu savienojumu starp ielāpu paneļiem, optiskajiem līniju termināļiem un galiekārtām, kur nepieciešama kontrolēta vājināšana un uzticama vienmoda veiktspēja.

Priekšrocības

Lieces nejutīgas G.657.A1 vienmodas šķiedras izmantošana samazina makro-lieces zudumus un uzlabo signāla stabilitāti instalācijās ar šauriem maršrutiem un ierobežotu lieces rādiusu. Jauktā savienotāju konfigurācija (SC/APC uz FC/UPC) nodrošina saderību starp dažāda veida optiskajām iekārtām, vienlaikus saglabājot zemu ievades un atstarošanas zudumus, kas piemēroti vienmodas tīkliem. 3.0 mm apvalks sniedz mehānisku aizsardzību un ērtu apstrādi uzstādīšanas un apkopes laikā.

Piemērots

Galvenās specifikācijas

Kā lietot

Novietojiet ielāpu vadu pa plānoto kabeļu maršrutu, izvairoties no asām liecēm un nostiprinot kabeli ar atbilstošām skavām vai kabeļu pārvaldības elementiem. Ievietojiet SC/APC savienotāju atbilstošajā SC/APC ligzdā, izmantojot orientējošo korpusu, lai nodrošinātu pareizu novietojumu, pēc tam ievietojiet FC/UPC savienotāju FC portā un nostipriniet to, pieskrūvējot savienotāja uzmavu, kā nepieciešams. Pēc savienošanas pārbaudiet optisko nepārtrauktību un signāla līmeņus ar piemērotu testēšanas aprīkojumu. Rīkojoties ar šķiedru galiem, līdz galīgajai ievietošanai turiet aizsargvāciņus, un izvairieties pieskarties vai piesārņot savienotāju gala virsmas.

Ieteikumi

Glabājiet un transportējiet ielāpu vadu satītu, bez stingrām cilpām, saglabājot lieces rādiusu atbilstoši G.657.A1 rekomendācijām, lai saglabātu zemos lieces zudumus. Pirms savienošanas notīriet savienotāju gala virsmas ar piemērotiem šķiedru tīrīšanas instrumentiem. Izmantojiet SC/APC–FC/UPC ielāpu vadu lietojumos, kur nepieciešama saderība starp APC un UPC saskarnēm, un uzraugiet atstarošanas zudumus, savienojot jaukta pulējuma savienotājus.
