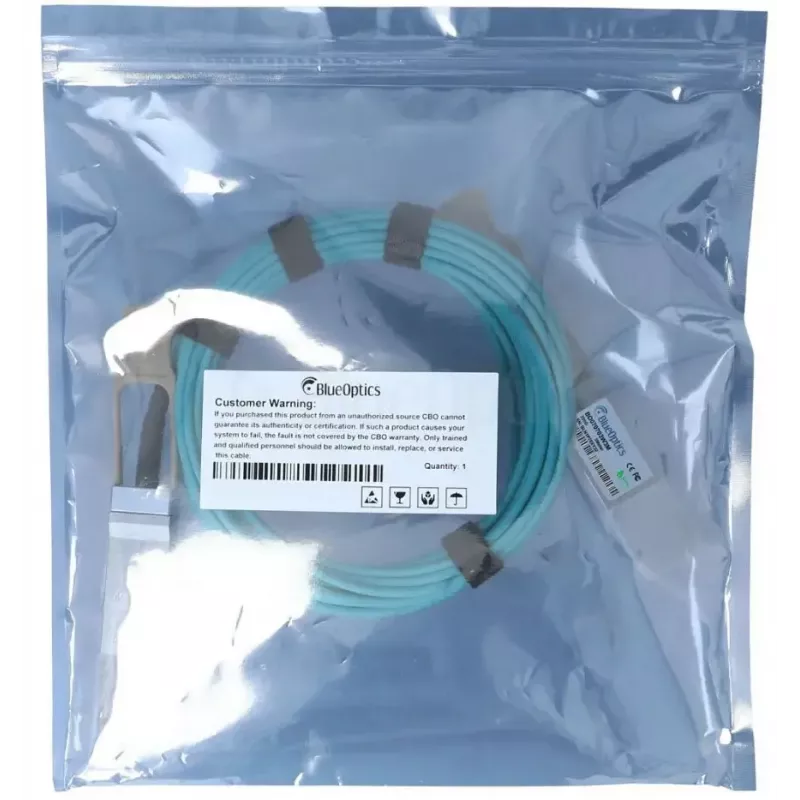

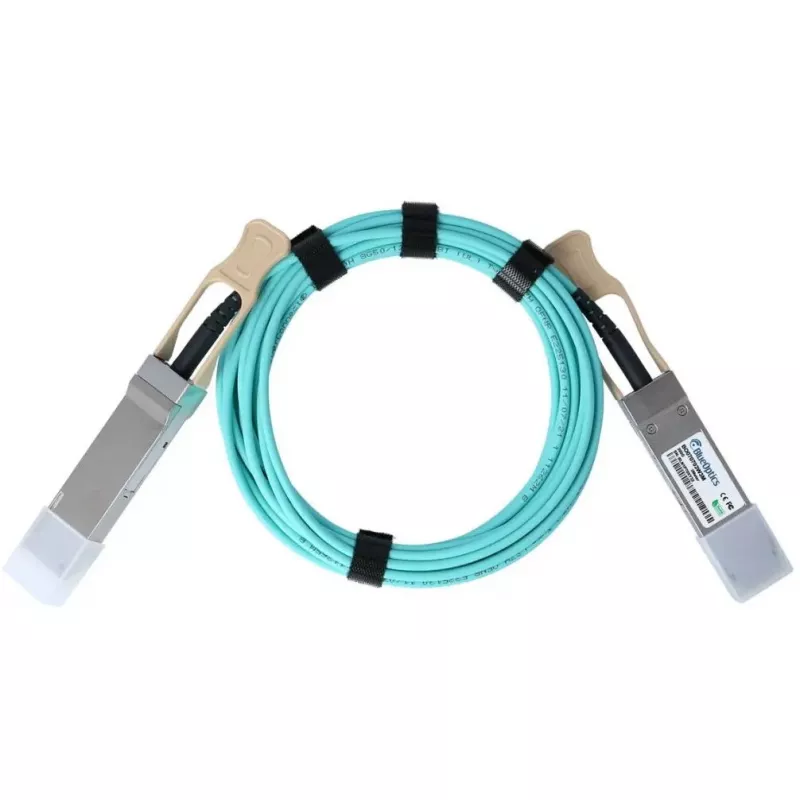

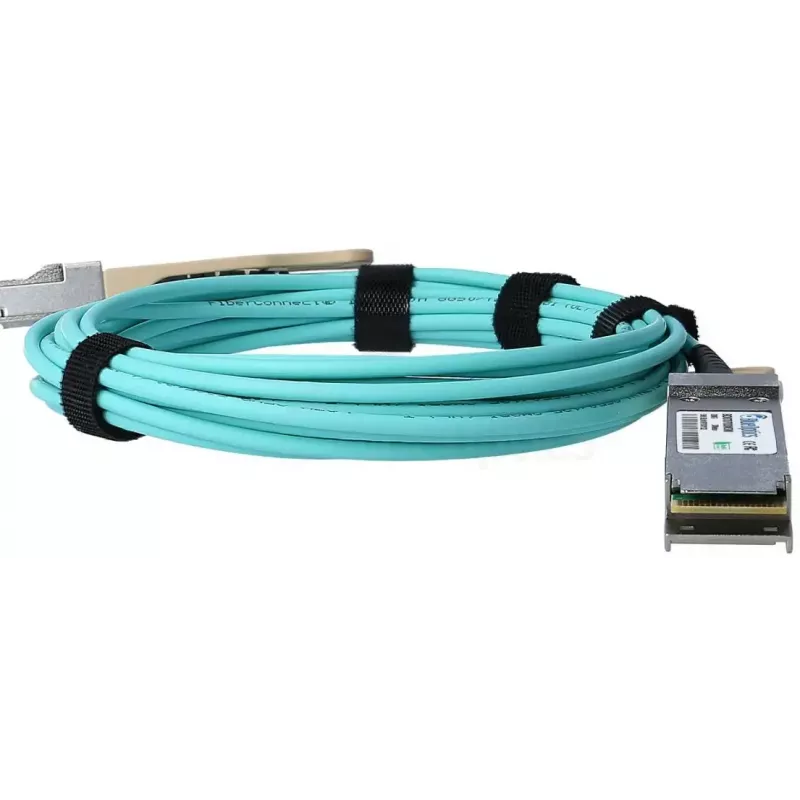

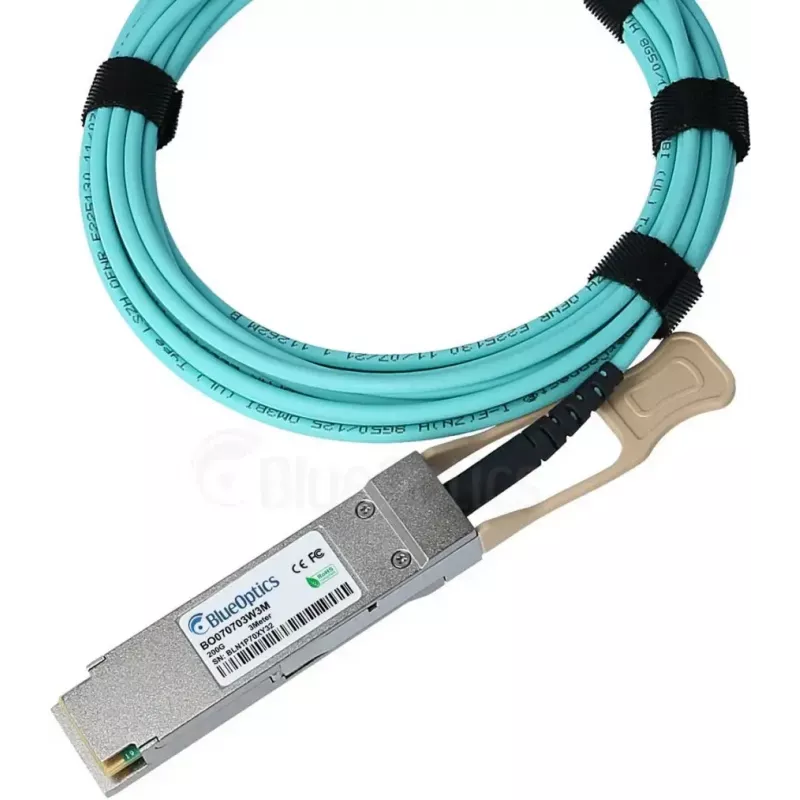

Optiskās šķiedras InfiniBand kabelis BlueOptics B4QZ-BO QSFP56–QSFP56, 15 m, oranžs, vīrišķais–vīrišķais

BlueOptics B4QZ-BO ir 15 m optiskās šķiedras InfiniBand aktīvais optiskais kabelis ar QSFP56 savienotājiem abos galos (vīrišķais–vīrišķais). Paredzēts īsa līdz vidēja attāluma, augsta joslas platuma savienojumiem tīklu un augstas veiktspējas skaitļošanas vidēs, kabelim ir oranžs apvalks, kas atvieglo identifikāciju un apstrādi. Tas atbilst QSFP56 formas faktora saskarnēm un atbalsta daudzmodu optisko pārraidi, kas piemērota 200GBASE-SR4 klases lietojumiem, ja to izmanto ar saderīgiem QSFP56 pieslēgvietām komutatoros, adapteros un serveros.

Priekšrocības

Kabelis nodrošina kompaktu, zemu aiztures savienojumu starp QSFP56 pieslēgvietām, savienotāju korpusos integrējot optiskos raidītājus un uztvērējus, lai nodrošinātu ātrdarbīgu optisko pārraidi līdz 15 m attālumam. Oranžais ārējais apvalks uzlabo redzamību blīvās kabeļu instalācijās. Vīrišķie–vīrišķie QSFP56 savienotāji nodrošina tiešu pieslēgšanu un lietošanu ar QSFP56 saderīgiem moduļiem bez papildu adapteriem. Dizains vērsts uz uzticamu signāla integritāti un saderību ar iekārtām, kas pieņem QSFP56 AOC risinājumus.

Piemērots

Galvenās specifikācijas

Lietošana

Pārliecinieties, ka abām ierīcēm ir QSFP56 pieslēgvietas, kas atbalsta aktīvo optisko kabeļu savienojumus, un tās ir izslēgtas vai atrodas apkopes režīmā, ja to iesaka ierīces ražotājs. Savietojiet QSFP56 savienotājus ar pieslēgvietas vadotnēm un ievietojiet, līdz aizbīdnis nofiksējas. Pārbaudiet savienojuma statusu, izmantojot resursdatora sistēmas vai tīkla iekārtu LED indikatorus un pārvaldības saskarnes. Lai atvienotu, atlaidiet savienotāja aizbīdni un velciet taisni uz āru, stipri nesaliecot kabeli. Ievērojiet ražotāja norādījumus par karsto pieslēgšanu, ja tā tiek atbalstīta.

Ieteikumi

Instalējiet un izvietojiet kabeli, izvairoties no stingriem līkumiem un pārmērīgas stiepes slodzes; ievērojiet daudzmodu AOC komplektiem ieteikto minimālo liekuma rādiusu. Izmantojiet oranžo apvalku vizuālai pārvaldībai komutācijas laukos. Pirms ieviešanas pārbaudiet saderību ar iekārtas ražotāja atbalstīto QSFP56 AOC sarakstu un pēc instalēšanas pārbaudiet savienojuma veiktspēju.
