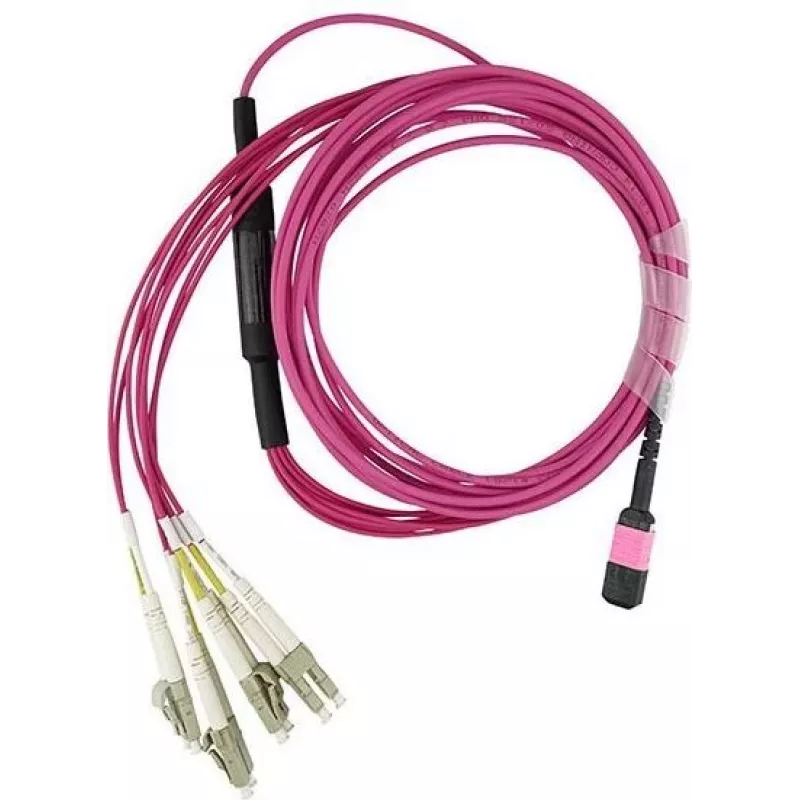

Optiskās šķiedras izvada komutācijas kabelis BlueOptics 980-9I72H-00B010 MPO/UPC uz 4×Dupleksais LC/UPC 10 m Daudzmodu OM4 50/125 µm LSZH 3.0 mm fuksīna 8-dzīslu MPO bez tapām

BlueOptics daudzmodu izvada komutācijas kabelis 10 m savieno MPO/UPC savienotāju ar četriem dupleksajiem LC/UPC savienotājiem, paredzēts augsta blīvuma paralēlai optikai un datu centru maģistrālēm. Kabelis izmanto OM4 50/125 µm daudzmodu šķiedru ar astoņām dzīslām un 3,0 mm bezhalogēna zema dūmu (LSZH) apvalku fuksīna krāsā. MPO savienotājs tiek piegādāts bez vadošajām tapām, un izstrādājumam ir pievienots testa pārskats, kas apliecina optisko veiktspēju. Šis kabelis atbalsta īsa attāluma, liela ātruma daudzmodu savienojumus, kur nepieciešami vairāki paralēli kanāli.

Priekšrocības

BlueOptics OM4 šķiedra nodrošina lielāku joslas platumu un uzlabotu modālo veiktspēju salīdzinājumā ar zemākas klases daudzmodu tipiem, ļaujot uzticami pārraidīt 10/40/100 Gbps lietojumos nelielos attālumos. Izvada dizains vienkāršo pāreju no MPO maģistrāles līnijām uz LC dupleksajiem savienojumiem bez papildu moduļiem. LSZH ārējais apvalks samazina toksisko izgarojumu emisiju slēgtās telpās, un kompaktā 3,0 mm konstrukcija nodrošina elastīgu maršrutēšanu kabeļu kanālos un ielāpu skapjos. Pievienotais testa pārskats dokumentē ievades zudumu un nepārtrauktības mērījumus kvalitātes nodrošināšanai.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet MPO galu MPO pieslēgvietā vai MPO kasetē, kas paredzēta, lai pieņemtu savienotājus bez tapām, pēc tam novadiet kabeli līdz mērķa ielāpu panelim vai iekārtai. Pievienojiet katru duplekso LC/UPC pāri attiecīgajās LC pieslēgvietās vai adapterī. Pirms savienošanas pārliecinieties, ka savienotāji ir tīri, un ievērojiet standarta šķiedru apstrādes praksi, lai izvairītos no pārmērīgas locīšanas vai spriedzes. Pārbaudiet savienojuma veiktspēju, izmantojot atbilstošu testēšanas aprīkojumu, un izmantojiet pievienoto testa pārskatu kā bāzes atsauci.

Ieteikumi

Uzturiet savienotājus tīrus un aizklātus, kad tos neizmanto, ievērojiet liekuma rādiusu virs ražotāja noteiktā minimuma, izvairieties no stiepes slodzēm, kas pārsniedz kabeļa specifikāciju, un uzglabājiet kabeli satītu bez ciešām cilpām. Izmantojiet iekļauto testa pārskatu, lai salīdzinātu izmērīto ievades zudumu ar sagaidāmajām vērtībām pēc uzstādīšanas.
