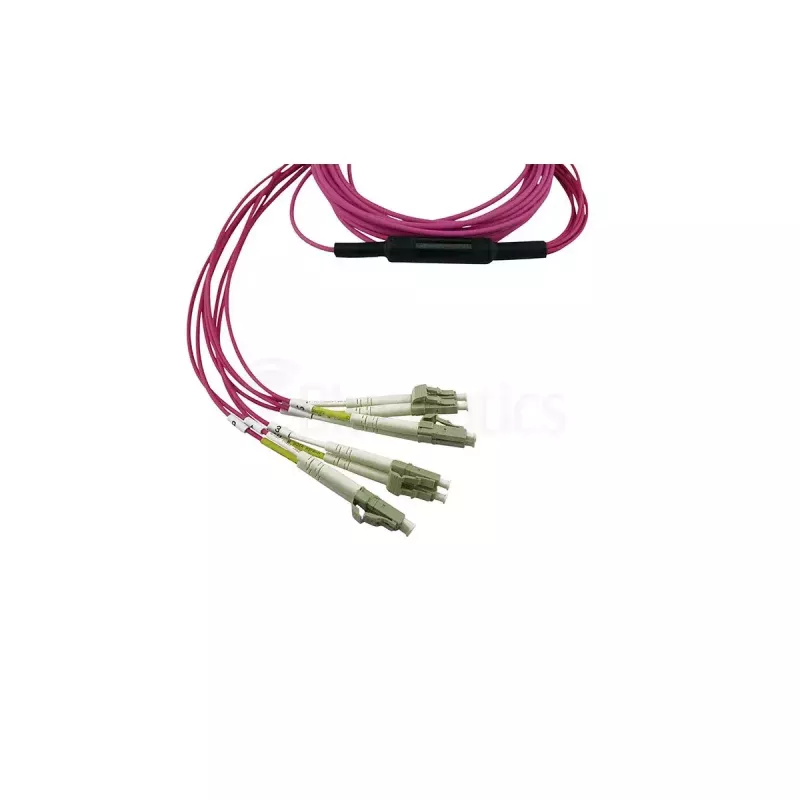

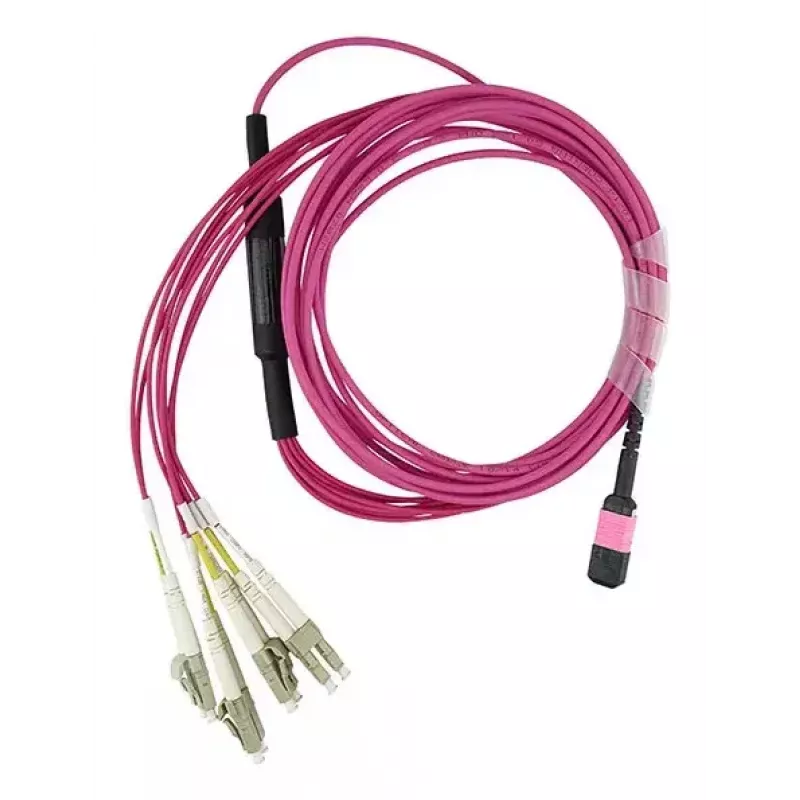

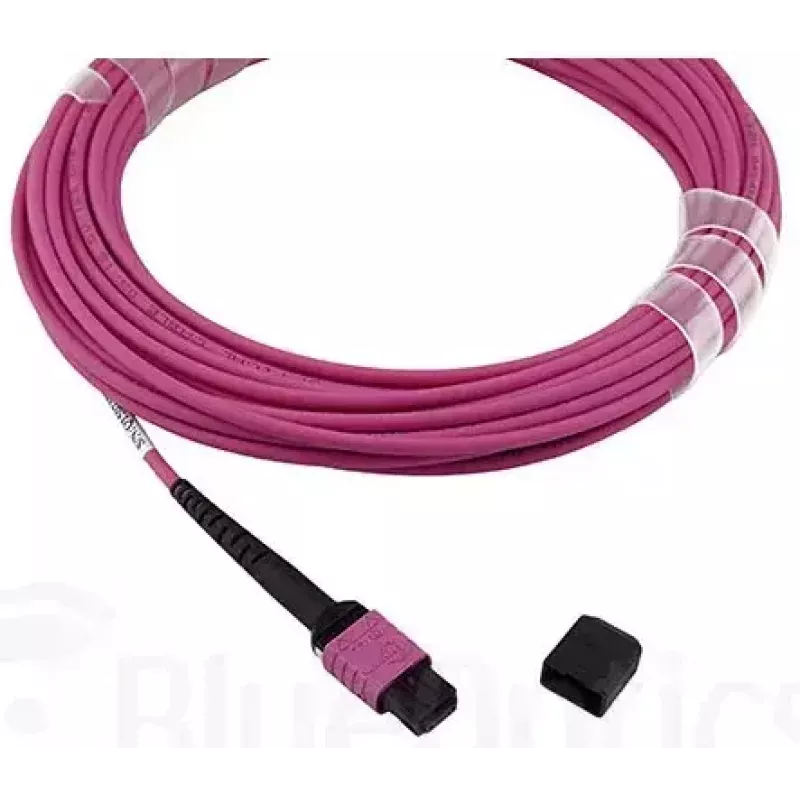

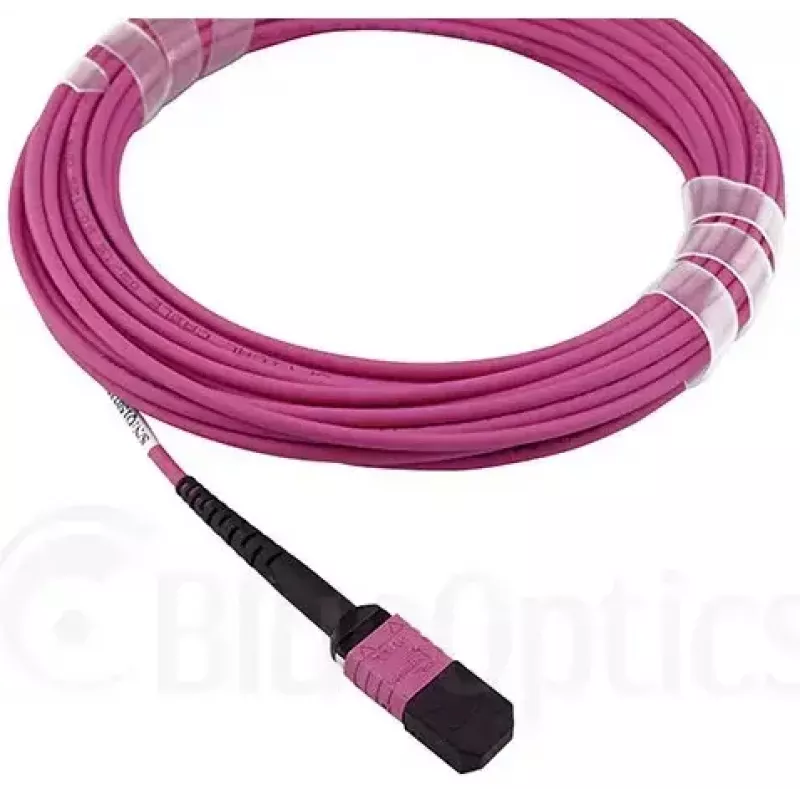

Optiskās šķiedras kabelis BlueOptics 3HE13896AA-10-BO 10 m MPO/UPC 4x LC

BlueOptics 3HE13896AA-10-BO 10 m MPO/UPC 4x LC optiskās šķiedras kabelis ir daudzšķiedru maģistrāles kabelis, kas izstrādāts augsta blīvuma tīkla vidēm. Tas apvieno MPO/UPC daudzšķiedru savienotāju vienā galā ar četriem LC savienotājiem otrā galā, nodrošinot paralēlu pārraidi uz vairākiem portiem vai raiduztvērējiem. Izgatavots no OM4 kategorijas daudzmodu šķiedras, šis 10 metrus garais savienojums atbalsta liela joslas platuma lietojumus un īsa līdz vidēja attāluma datu savienojumus, kas parasti sastopami datu centros, serveru telpās un strukturētās kabeļu sistēmās.

Priekšrocības

Šis kabelis nodrošina kompaktu savienojamību ar vienu MPO saskarni, kas sadalās četros LC terminālos, samazinot kabeļu komutācijas sarežģītību un ietaupot vietu statīvā. OM4 daudzmodu šķiedra nodrošina palielinātu modālo joslas platumu augstākiem datu pārraides ātrumiem un lielāku pārklājumu salīdzinājumā ar zemākām OM kategorijām. MPO un LC savienotāji ar UPC pulējumu nodrošina stabilus, zemus zudumus savienojumos, kas piemēroti blīviem viļņgarumu un paralēlās optikas risinājumiem. 10 m garums sniedz elastīgas maršrutēšanas iespējas starp statīviem un iekārtām bez papildu savienojumiem.

Piemērots

• Augsta blīvuma datu centru komutācijai un maģistrāļu izveidei
• Paralēlās optikas savienojumiem 40G/100G pieslēgumiem, izmantojot MPO uz vairākiem LC raiduztvērējiem
• Komutācijas paneļu, slēdžu un serveru tīkla karšu savienošanai universitātes pilsētiņas tīklos
• Strukturētām daudzmodu šķiedras instalācijām, kur nepieciešama OM4 veiktspēja

Galvenās specifikācijas

• Kabeļa garums: 10 m
• Šķiedras tips: OM4 daudzmodu šķiedra
• Savienotājs 1: MPO ar UPC pulējumu (daudzšķiedru)
• Savienotājs 2: 4 × LC ar UPC pulējumu
• Pulējuma tips: UPC (īpaši fiziskais kontakts)
• Lietošana: Daudzšķiedru maģistrāle uz LC atzarojumu īsa līdz vidēja attāluma liela joslas platuma savienojumiem

Kā lietot

Novietojiet 10 m MPO uz 4xLC kabeli caur kabeļu pārvaldības sistēmu, izvairoties no asiem līkumiem un mehāniskas slodzes. Pievienojiet MPO savienotāju MPO portā uz kasetes, komutācijas paneļa vai raiduztvērēja, kas paredzēts daudzšķiedru MPO saskarnēm. Iespraudiet katru LC savienotāju atbilstošajos LC portos slēdžos, serveros vai multivides pārveidotājos. Pirms savienošanas pārliecinieties, ka savienotāji un porti ir tīri, lai samazinātu ievades zudumus. Nostipriniet lieko kabeli un ievērojiet liekuma rādiusus saskaņā ar ražotāja ieteikumiem, lai saglabātu optisko veiktspēju.

Ieteikumi

Pirms katras savienošanas pārbaudiet un notīriet savienotāju gala virsmas ar piemērotiem šķiedras tīrīšanas instrumentiem. Izmantojiet šo OM4 kabeli īsa līdz vidēja attāluma, liela joslas platuma savienojumiem, piemēram, paralēlajai optikai 40G/100G; izvairieties no tā lietošanas vienmoda lietojumos. Uzglabājiet un izvietojiet kabeli kontrolētā vidē, aizsargājiet MPO galus ar aizsargvāciņiem, kad tie nav pievienoti, un ievērojiet statīvu pārvaldības labāko praksi, lai novērstu asus līkumus un mehānisku spriedzi.
