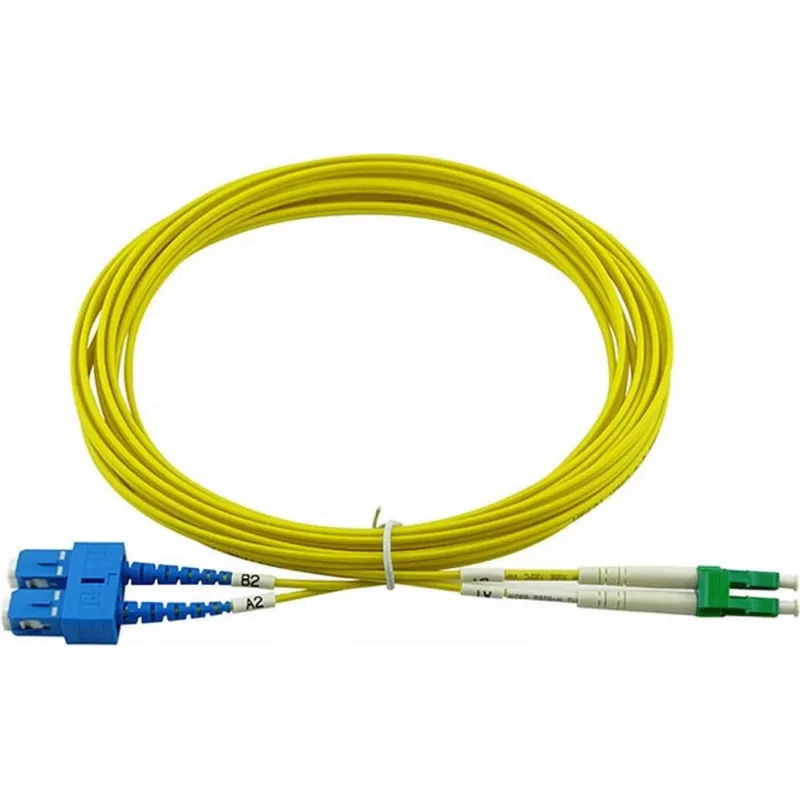

Optiskās šķiedras kabelis BlueOptics Duplex LWL komutācijas kabelis LC-APC/SC-UPC OS2 10m zils/zaļš

BlueOptics Duplex LWL komutācijas kabelis LC-APC/SC-UPC OS2 10m zils/zaļš ir vienmoda optiskās šķiedras komutācijas kabelis, kas paredzēts uzticamiem optiskajiem savienojumiem tīkla infrastruktūrās. Tas izmanto LC-APC un SC-UPC savienotājus pretējos galos, atbalsta OS2 vienmoda optisko šķiedru (E9/125µm, G.657.A1) un ir 10 metru garumā. Kabelis ir ražots ar firmas optisko šķiedru, 2,0 mm caurulīti un keramikas uzmavu, un tiek piegādāts ar mērījumu protokolu, lai dokumentētu ievades zudumu veiktspēju. Ārējais apvalks ir LSZH, un kabeļa krāsu kods ir zils/zaļš, lai to viegli identificētu statīvos un kabeļu kanālos.

Priekšrocības

Kabelis nodrošina zemu ievades vājinājumu zem 0,2 dB, nodrošinot minimālu signāla zudumu 10 m garumā. Keramikas uzmavas izmantošana piedāvā precīzu savienotāju izlīdzināšanu un ilgtermiņa stabilitāti, savukārt G.657.A1 optiskās šķiedras tips nodrošina uzlabotu lieces veiktspēju salīdzinājumā ar vecākiem vienmoda tipiem. LSZH apvalks samazina toksisko izmešu daudzumu ugunsgrēka gadījumā, un iekļautā mērījumu dokumentācija atbalsta kvalitātes kontroli un izsekojamību.

Piemērots

• Vienmoda optiskās šķiedras savienošanai starp tīkla iekārtām, piemēram, komutatoriem, maršrutētājiem un SFP raiduztvērējiem
• Datu centru optisko šķiedru maģistrālēm un horizontālajai kabeļošanai, kur nepieciešami zemi zudumi un krāsu kodēti savienojumi
• Telekomunikāciju skapjiem un optisko šķiedru pārvaldības paneļiem, izmantojot LC-APC uz SC-UPC terminatorus
• Vietām, kur nepieciešami LSZH ārējie apvalki drošības atbilstībai slēgtās vai publiskās telpās

Galvenās specifikācijas

• Optiskās šķiedras tips: Vienmoda OS2 (E9/125µm, G.657.A1)
• Savienotājs A: LC-APC (leņķiskais fiziskais kontakts)
• Savienotājs B: SC-UPC (ultra pulētais savienotājs)
• Garums: 10 metri
• Ievades zudums: < 0,2 dB (saskaņā ar piegādāto mērījumu protokolu)
• Uzmavas materiāls: Keramika
• Bufera caurulītes diametrs: 2,0 mm
• Ārējais apvalks: LSZH (Low Smoke Zero Halogen)
• Krāsu kods: Zils/Zaļš

Kā lietot

Pirms uzstādīšanas pārbaudiet savienotāju gala virsmas un pārbaudiet mērījumu protokolu, lai apstiprinātu ievades zudumu. Izvietojiet 10 m kabeli pa paredzētajām kabeļu teknēm vai kanāliem, izvairoties no asiem līkumiem un saspiešanas slodzēm; G.657.A1 optiskā šķiedra pieļauj stingrākus līkumus, taču jāievēro standarta apiešanās prakse. Ievietojiet LC-APC un SC-UPC savienotājus atbilstošajos portos, nodrošinot pareizu orientāciju atslēgotajiem korpusiem. Pēc savienošanas atkārtoti pārbaudiet optisko jaudu vai saites statusu, lai apstiprinātu pareizu savienojumu un paredzamo vājinājumu.

Ieteikumi

Uzglabājiet un rīkojieties ar kabeli tīrā vidē; izmantojiet putekļu vāciņus uz savienotājiem, kad tie netiek izmantoti, un veiciet gala virsmu tīrīšanu ar piemērotiem optiskās šķiedras tīrīšanas rīkiem. Ievērojiet ražotāja ieteikumus par lieces rādiusu, nostipriniet kabeli, lai novērstu mehānisku slodzi, un saglabājiet mērījumu protokolu kopā ar uzstādīšanas ierakstiem turpmākai pārbaudei un apkopei.
