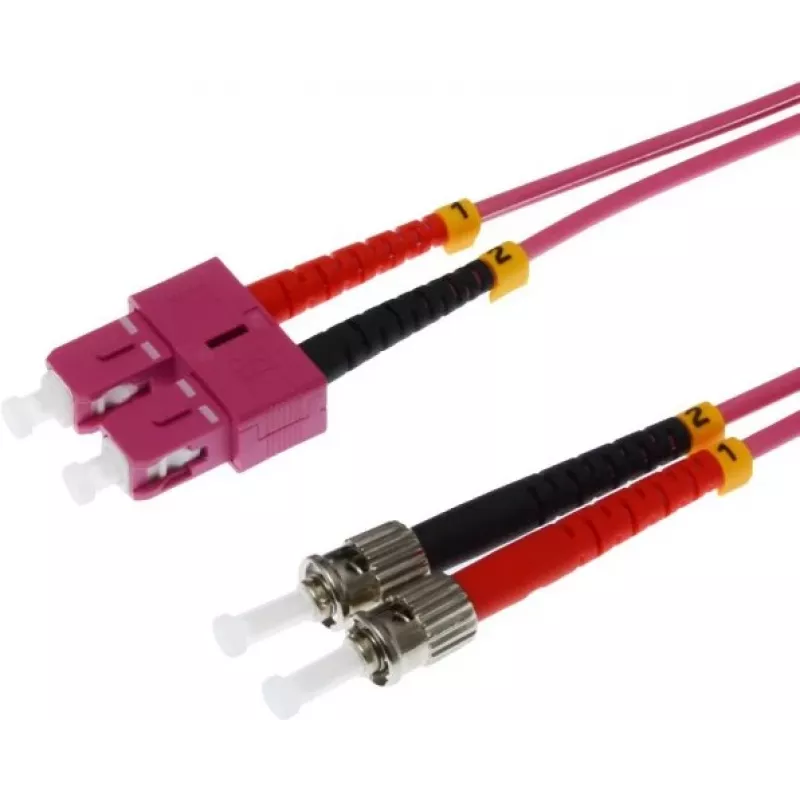

Optiskās šķiedras kabelis Helos 10m OM4 SC/ST

Helos 10m OM4 optiskās šķiedras kabelis ar SC un 2x ST savienotājiem ir 10 metru pilndupleksais vairākmodu savienojums, kas paredzēts ātrgaitas datu pārraidei. Ar 50 µm serdes diametru un OM4 klases vairākmodu šķiedru kabelis nodrošina uzlabotu joslas platumu un samazinātu modālo dispersiju salīdzinājumā ar zemākas klases vairākmodu tipiem. Divu savienotāju konfigurācija (SC vienā galā un divi ST savienotāji otrā) nodrošina savietojamību ar dažādām tīkla ierīcēm un paneļiem, vienlaikus saglabājot signāla integritāti īsos līdz vidējos savienojuma garumos līdz 10 metriem.

Priekšrocības

OM4 specifikācija nodrošina lielāku joslas platumu un uzlabotu veiktspēju 850 nm signāliem, ļaujot izveidot uzticamus 10 Gigabitu un augstāka ātruma savienojumus datu centros un uzņēmumu vidēs. Pilndupleksais dizains ļauj vienlaicīgi veikt divvirzienu datu plūsmu, un SC un ST savienotāju tipi piedāvā stabilu mehāniskās veiktspējas un plašu savietojamību ar mantotajām un modernajām iekārtām. 10 metru garums nodrošina elastību savienojumiem starp statņiem vai no iekārtas līdz paneļiem bez liekas kabeļa atslābuma.

Piemērots

• Datu centru pārslēgšanai un horizontālajai kabeļu sistēmai
• Ātrgaitas servera–slēdža savienojumiem
• Telekomunikāciju telpām un tīkla skapjiem
• Īsa attāluma vairākmodu savienojumiem 10G un 40G lietojumiem, kur tiek atbalstīts OM4

Galvenās specifikācijas

• Šķiedras tips: Vairākmodu OM4
• Serdes diametrs: 50 µm
• Garums: 10 metri
• Savienotāju konfigurācija: SC uz 2×ST (pilnduplekss)
• Tipisks pielietojuma viļņu garums: 850 nm (optimizēts)
• Izstrādāts zemai ievades zudumu un kontrolētiem vājinājumiem īsos attālumos

Kā lietot

Izvelciet kabeli starp abiem tīkla pieslēguma punktiem, pārliecinoties, vai savienotāji pirms ievietošanas ir tīri un nebojāti. Ievietojiet SC savienotāju attiecīgajā SC portā un katru ST savienotāju to attiecīgajās ST ligzdās; nostipriniet ST savienotājus, pagriežot vai bloķējot, kā to prasa iekārta. Izvairieties no asiem līkumiem un samezglošanās šķiedrā; ievērojiet minimālo lieces rādiusu, ko iesaka iekārtas vai kabeļa ražotājs. Pēc uzstādīšanas izmantojiet vizuālo pārbaudi vai testa aprīkojumu, piemēram, optisko jaudas mērītāju vai šķiedras testeri, lai pārbaudītu nepārtrauktību un pieņemamus zudumu līmeņus.

Ieteikumi

Saglabājiet gala virsmas aizsargātas ar putekļu vāciņiem līdz galīgajam savienojumam, pirms savienošanas veiciet savienotāju tīrīšanu un lieko kabeļa garumu glabājiet maigos ritulos, lai novērstu mikroliekumus. Izmantojiet šo OM4 kabeli īsiem līdz vidējiem vairākmodu savienojumiem, kur nepieciešams lielāks joslas platums un mazāka modālā dispersija; tālsatiksmes vienmoda prasībām apsveriet vienmoda šķiedras alternatīvu.
