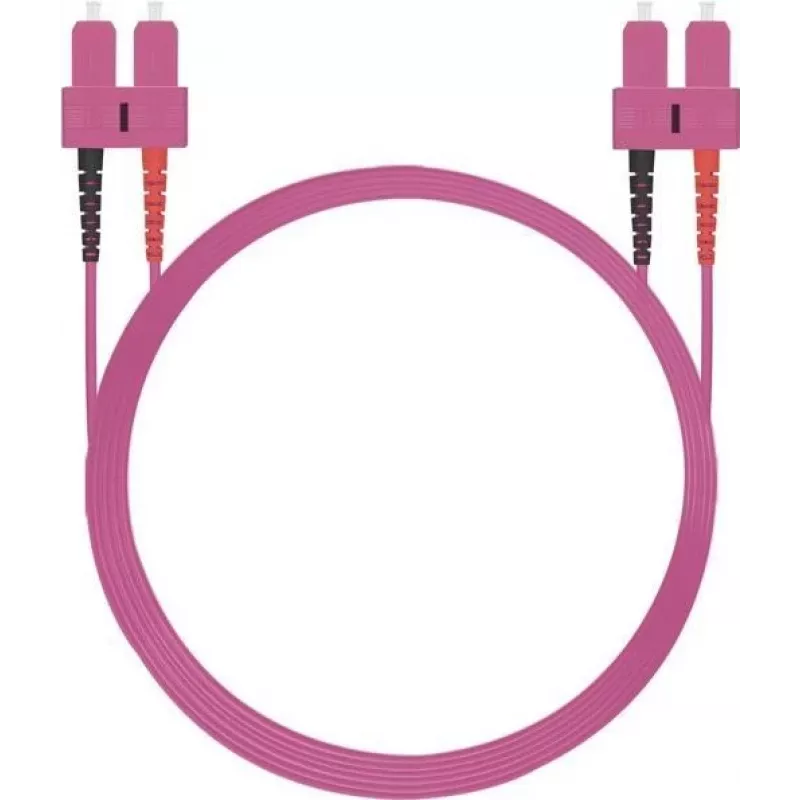

Optiskās šķiedras kabelis Helos 1m OM4 SC/SC

Optiskās šķiedras kabelis Helos 1m OM4 SC/SC ir viena režīma garuma daudzrežīmu ielāpu vads, kas paredzēts ātrdarbīgai datu pārraidei uzņēmumu tīklos. Ar serdes diametru 50 µm un OM4 klasifikāciju kabelis atbalsta pilnu duplekso komunikāciju, izmantojot SC savienotājus abos galos. Tā 1 metra garums un standartizētais SC/SC noslēgums nodrošina vienkāršu integrāciju ielāpu paneļos, slēdžos un raiduztvērējos, kur nepieciešama OM4 daudzrežīmu veiktspēja.

Priekšrocības

OM4 klasifikācija nodrošina uzlabotu joslas platumu un zemāku vājinājumu salīdzinājumā ar zemākām daudzrežīmu kategorijām, ļaujot efektīvi darboties lielākos daudzrežīmu attālumos. SC savienotāji nodrošina uzticamu push-pull savienošanu un nemainīgu optisko izlīdzināšanu. 1 m garums samazina lieko nokarāšanos plauktu un skapju instalācijās, vienlaikus saglabājot elastību organizētai kabeļu vadīšanai. Konstrukcija ir piemērota datu centru un strukturēto kabeļu sistēmu vidēm, kur nepieciešama paredzama daudzrežīmu darbība.

Piemērots

• Tīkla slēdžu, ielāpu paneļu un raiduztvērēju savienošanai datu centros
• Īsiem līdz vidējiem daudzrežīmu savienojumiem uzņēmumu LAN tīklos
• Ātrdarbīgiem serveru augšupsaites un glabāšanas tīkla (SAN) ielāpiem
• Strukturēto kabeļu sistēmu trasējumiem, kam nepieciešama OM4 veiktspēja

Galvenās specifikācijas

• Garums: 1 m
• Šķiedras veids: Daudzrežīmu, OM4
• Serdes diametrs: 50 µm
• Savienotāja veids: SC uz SC (abos galos)
• Pārraide: Pilns duplekss

Kā lietot

Sagatavojiet instalāciju, pārbaudot, vai abi galapunkti pieņem SC savienotājus un ir paredzēti daudzrežīmu OM4 savienojumiem. Ievietojiet katru SC savienotāju attiecīgajā SC pieslēgvietā, līdz tas nofiksējas vietā, ievērojot pareizu orientāciju dupleksai darbībai. Novadiet kabeli, izvairoties no asiem līkumiem un mehāniska sprieguma; ievērojiet ražotāja ieteikto liekuma rādiusu daudzrežīmu šķiedrai. Pēc savienojuma veiciet optiskās līnijas testēšanu vai izmantojiet esošo tīkla diagnostiku, lai apstiprinātu signāla līmeņus un līnijas integritāti.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, uzturiet savienotāju gala virsmas tīras un aizsargātas, kad tās netiek lietotas, apstrādes laikā izmantojiet putekļu vāciņus un nepārsniedziet ieteikto liekuma rādiusu. Izmantojiet atbilstošus tīrīšanas rīkus un pārbaudes aprīkojumu, lai nodrošinātu zemu ievades zudumu OM4 daudzrežīmu savienojumos. Izvēlieties kabeļa garumu un maršrutēšanu, kas samazina lieko nokarāšanos un samazina fizisku bojājumu risku plauktu vai cauruļvadu instalācijās.
