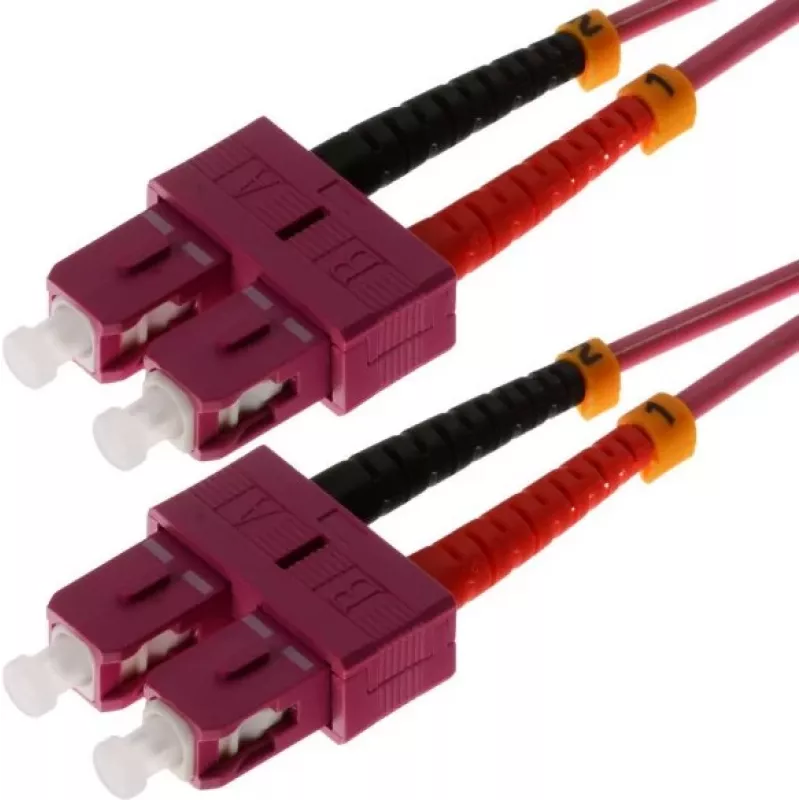

Optiskās šķiedras kabelis Helos 20m OM4 SC/SC

Helos 20m OM4 SC/SC optiskās šķiedras kabelis ir daudzmodu dupleksais komutācijas kabelis ar 50 µm serdes diametru, kas paredzēts ātrdarbīgai datu pārraidei 20 metru garumā. Tas izmanto OM4 kategorijas šķiedru, lai nodrošinātu paaugstinātu joslas platumu un samazinātu modālo dispersiju salīdzinājumā ar zemākas kategorijas daudzmodu šķiedrām, un SC savienotāji abos galos nodrošina spied-stumj savienojumu ar uzticamu izlīdzināšanu un zemiem ievades zudumiem. Kabelis ir piemērots strukturētai kabeļu sistēmai datu centros, serveru telpās un tīkla skapjos, kur nepieciešama paredzama daudzmodu veiktspēja un pilndupleksie savienojumi.

Priekšrocības

OM4 stikla konstrukcija nodrošina uzlabotu joslas platuma-attāluma veiktspēju 850 nm lietojumiem, ļaujot sasniegt lielākus datu pārraides ātrumus un garāku sniedzamību salīdzinājumā ar OM3 un standarta daudzmodu veidiem. SC/SC terminācijas piedāvā izturīgus, viegli lietojamus savienojumus ar zemu atpakaļatstarošanos un stabilu mehānisko izlīdzināšanu. 20 metru garums nodrošina elastību izplatītiem statņu-statņu vai iekārtu-iekārtu savienojumiem bez papildu salaiduma vai ielāpu, un dupleksais izkārtojums atbalsta vienlaicīgu pārraidi un uztveršanu vienā kabeļa komplektā.

Piemērots

• Datu centru ielāpu savienojumi un iekārtu starpsavienojumi
• Augstas veiktspējas datošanas klasteri un glabāšanas tīkli (SAN)
• Uzņēmumu tīkla mugurkaula segmenti un horizontālie posmi
• Optisko raiduztvērēju savienojumi, kur nepieciešamas SC saskarnes

Galvenās specifikācijas

• Šķiedras veids: Daudzmodu OM4
• Serdes diametrs: 50 µm
• Savienotāja veids: SC uz SC, duplekss
• Garums: 20 metri
• Režīms: Pilnduplekss
• Tipiski lietojumi: 850 nm VCSEL bāzes savienojumi, daudzmodu raiduztvērēji

Kā lietot

Uzstādiet Helos 20m OM4 SC/SC kabeli, ievietojot katru SC savienotāju attiecīgajā SC adaptera vai raiduztvērēja portā, līdz fiksators nofiksējas. Pārliecinieties, ka raidīšanas (TX) un uztveršanas (RX) kanāli ir pareizi savienoti pāros abos galos, lai uzturētu pareizu pilnduplekso komunikāciju. Izvadiet kabeli pa kabeļu pārvaldības teknēm vai caur norobežojumiem, lai izvairītos no asiem līkumiem; ievērojiet minimālo liekuma rādiusu, kas norādīts daudzmodu komutācijas kabeļiem. Pirms izvietošanas pārbaudiet savienotāju gala virsmas, vai nav piesārņojuma, un, ja nepieciešams, notīriet ar piemērotiem šķiedru tīrīšanas instrumentiem, lai izvairītos no paaugstinātiem zudumiem vai savienojuma problēmām.

Ieteikumi

Izmantojiet šo OM4 duplekso kabeli īsa līdz vidēja attāluma daudzmodu savienojumiem, kur tiek izmantoti 850 nm raiduztvērēji. Glabājiet savienotājus ar uzliktiem vāciņiem, kad tie netiek lietoti, izvairieties no pārmērīga stiepes spēka uz kabeli un uzglabājiet kabeli satītu bez stingrām cilpām, lai saglabātu šķiedras veiktspēju un mehānisko integritāti.
