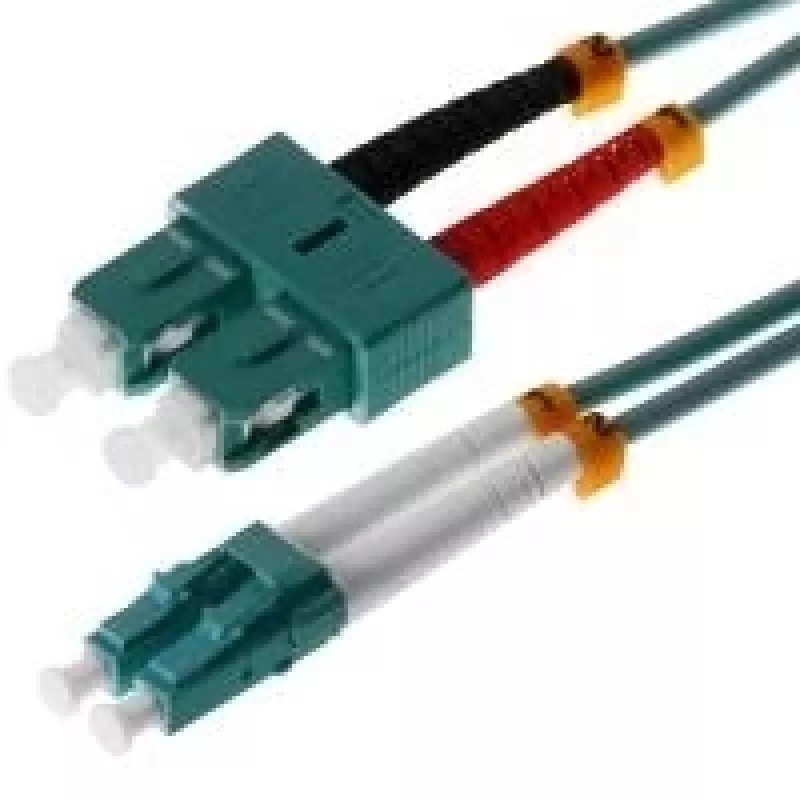

Optiskās šķiedras kabelis Helos 2m OM3 LC/SC

Helos 2m OM3 LC/SC optiskās šķiedras kabelis ir daudzmodu komutācijas kabelis, kas paredzēts ātrgaitas datu pārraidei nelielos un vidējos attālumos. Ar 50 µm serdes diametru un OM3 veiktspējas novērtējumu šis 2 metru kabelis atbalsta pilnduplekso komunikāciju un apvieno LC savienotāju vienā galā ar SC savienotāju otrā galā, nodrošinot savietojamību ar plašu tīkla aprīkojuma un raiduztvērēju klāstu. Tas ir paredzēts lietošanai strukturētajā kabeļinfrastruktūrā, ielāpu paneļos un starpsavienojumos, kur nepieciešami zemi ievades zudumi un kontrolēts modālais joslas platums.

Priekšrocības

OM3 klasifikācija nodrošina lielāku joslas platumu un uzlabotu modālo izkliedi salīdzinājumā ar zemākas klases daudzmodu šķiedrām, ļaujot uzticami izmantot 10 Gbps un ātrākus savienojumus noteiktos attāluma ierobežojumos. LC/SC savienotāju pāris nodrošina kompaktu LC saskarni raiduztvērējiem un uzticamu SC saskarni ielāpu paneļiem vai mantotajam aprīkojumam. 2 metru garums piedāvā elastīgu maršrutēšanu statīvos un skapjos, vienlaikus ierobežojot lieko kabeļa garumu, un daudzmodu 50 µm serde ir savietojama ar izplatītākajiem daudzmodu raiduztvērēju tipiem.

Piemērots

• Datu centru ielāpiem starp komutatoriem, raiduztvērējiem un ielāpu paneļiem
• Ātrgaitas LAN starpsavienojumiem (10 Gbps un piemērotiem daudzmodu savienojumiem)
• Serveru telpu īssavienojumiem un aprīkojuma starpsavienojumiem
• Telekomunikāciju statīviem un strukturētās kabeļinfrastruktūras maģistrālēm ēkās

Galvenās specifikācijas

• Šķiedras tips: OM3 daudzmodu
• Serdes diametrs: 50 µm
• Garums: 2 metri
• Savienotājs A: LC (viens vai duplekss atkarībā no montāžas)
• Savienotājs B: SC
• Pārraide: pilnduplekss
• Tipisks lietojums: komutācijas kabelis statīviem, paneļiem un aprīkojumam

Lietošanas pamācība

Savienojiet LC galu ar LC saderīgu raiduztvērēju vai aprīkojuma portu un SC galu ar SC adapteri ielāpu panelī vai ierīcē. Pirms savienošanas pārliecinieties, ka savienotāji ir tīri, lai samazinātu ievades zudumus, un aizsargājiet šķiedru gala virsmas ar putekļu vāciņiem, kad kabelis netiek lietots. Maršrutējiet kabeli, veidojot vieglus līkumus, kas ievēro minimālo lieces rādiusu, un nostipriniet to kabeļu organizatoros vai piesieniet pie stiprinājuma punktiem, lai izvairītos no sasprindzinājuma. Dupleksajiem savienojumiem pārbaudiet polaritāti un savienošanu ar attiecīgajiem raidīšanas/saņemšanas portiem.

Ieteikumi

Izmantojiet piemērotus tīrīšanas rīkus vai spirta salvetes savienotāju gala virsmām, nepārsniedziet ieteicamo kabeļa lieces rādiusu un uzglabājiet neizmantotos kabeļus no putekļiem brīvā vidē. Pirms ieviešanas pārbaudiet OM3 daudzmodu šķiedras savietojamību ar jūsu raiduztvērējiem un attāluma prasībām, lai nodrošinātu sagaidāmo veiktspēju.
