Optiskās šķiedras kabelis Helos 3m OM4 LC/ST

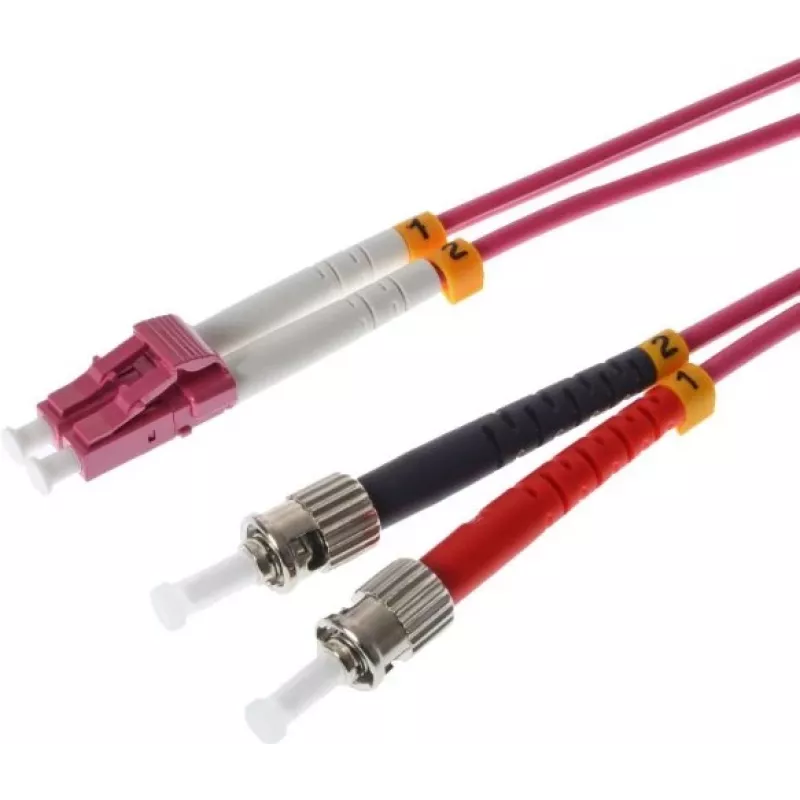

Helos 3m OM4 optiskās šķiedras kabelis LC/ST ir daudzmodu dupleksais kabelis ar 50 µm serdi, kas paredzēts ātrdarbīgai datu pārraidei tīkla un InfiniBand vidēs. Viens gals ir noslēgts ar LC savienotāju, bet pretējais gals sadalās divos ST savienotājos, nodrošinot saderību ar dažādām tīkla ierīcēm un raiduztvērējiem. Ar OM4 klases stikla serdi un 3 metru garu apvalku kabelis ir paredzēts, lai nodrošinātu zemu vājinājumu un stabilu signāla kvalitāti īsa līdz vidēja attāluma savienojumos.

Priekšrocības

Šis optiskās šķiedras kabelis atbalsta OM4 daudzmodu veiktspējas raksturlielumus, piedāvājot augstāku joslas platuma un attāluma reizinājumu salīdzinājumā ar zemākas OM klases kabeļiem lietojumiem, piemēram, 10G/40G un dažiem 100G savienojumiem nelielos attālumos. LC uz diviem ST savienotājiem nodrošina praktisku savienošanas elastību sistēmām, kas apvieno LC aprīkotas raiduztvērējus ar ST aprīkotām ierīcēm. 50 µm serdes diametrs un dupleksā konfigurācija nodrošina pilnu duplekso komunikāciju, vienlaikus saglabājot standartizētu daudzmodu modālo joslas platumu un samazinātu ievades zudumu, ja kabelis ir pareizi uzstādīts.

Piemērots

• Datu centru īsa attāluma vairāku gigabitu savienojumiem
• InfiniBand starpsavienojumiem un augstas veiktspējas skaitļošanas savienojumiem
• Uzņēmuma tīkla aprīkojumam ar jauktiem LC un ST portiem
• Plāksteru paneļiem un optiskās sadales rāmjiem statīvu vidēs

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM4
• Serdes diametrs: 50 µm
• Garums: 3 m
• Savienotājs 1: LC (viens savienotājs)
• Savienotājs 2: Divi ST
• Konfigurācija: Duplekss
• Tipisks lietojums: Īsa līdz vidēja attāluma optiskie savienojumi

Kā lietot

Pievienojiet LC galu ar LC saderīgajam raiduztvērējam vai portam un ievietojiet abus ST savienotājus atbilstošajās ST ligzdās mērķa ierīcē, nodrošinot pareizu orientāciju un drošu fiksāciju. Izvairieties no kabeļa saliekšanas, pārsniedzot ieteicamo minimālo liekuma rādiusu, un pirms savienošanas uzturiet savienotājus tīrus un brīvus no putekļiem; ja nepieciešams, izmantojiet šķiedras tīrīšanas rīku. Novietojiet kabeli caur kabeļu pārvaldības teknes vai gar statīvu kanāliem, lai novērstu mehānisku spriedzi, un marķējiet abus galus, lai vienkāršotu turpmāko apkopi un problēmu novēršanu.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet Helos OM4 kabeli vidēs, kur nepieciešamas daudzmodu OM4 specifikācijas, un savienojiet to ar saderīgiem OM4 klases raiduztvērējiem un plāksteru aparatūru. Uzturiet savienotāju tīrību, ievērojiet liekuma rādiusa ierobežojumus un izvairieties no asiem lūzumiem. Savienojumiem, kas tuvojas OM4 augšējai attāluma robežai konkrētiem vairāku gigabitu standartiem, pirms ieviešanas pārbaudiet savienojuma budžetu un modālo joslas platumu ar atbilstošu testēšanas aprīkojumu.
