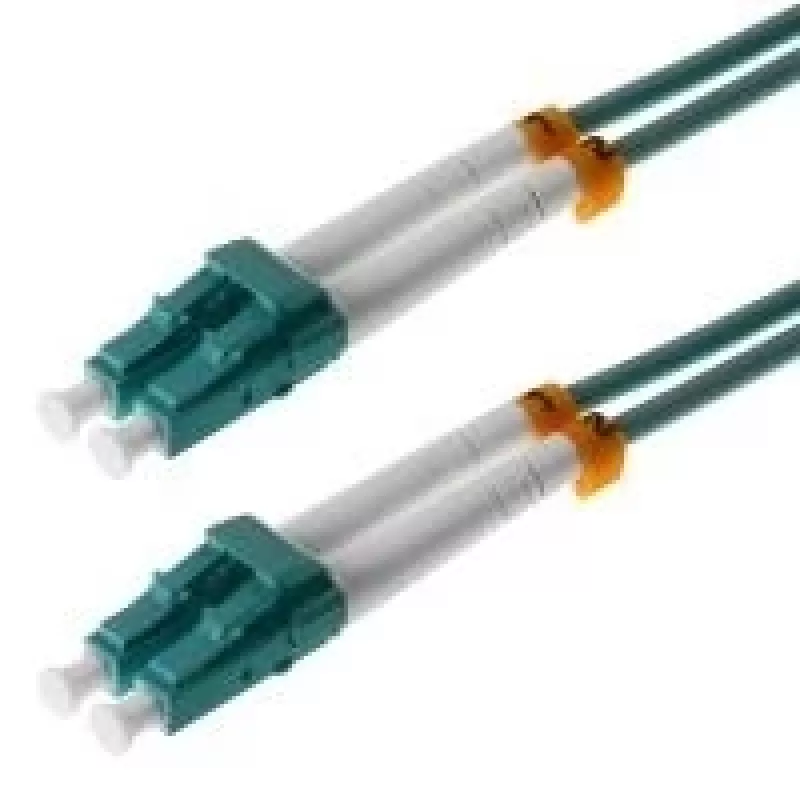

Optiskās šķiedras kabelis Helos 5m OM3 LC/LC

Helos 5m OM3 LC/LC optiskās šķiedras kabelis ir duplekss daudzmodu savienojums ar 50 µm serdes diametru, paredzēts ātrdarbīgai datu pārraidei strukturētās kabeļu sistēmās un datu centru vidē. Ar LC savienotājiem abos galos un 5 metru garumu šis kabelis atbalsta lietojumus, kur nepieciešami zemi zudumi, konsekventa signāla integritāte un uzticama pilndupleksā komunikācija īsos līdz vidējos attālumos.

Priekšrocības

Šis OM3 daudzmodu kabelis nodrošina uzlabotu joslas platumu 10 Gigabit Ethernet tīklam un ir saderīgs ar plašu daudzmodu raiduztvērēju klāstu. LC/LC savienotāju konfigurācija samazina savienotāju aizņemto vietu augsta blīvuma paneļos un komutācijas paneļos, vienlaikus nodrošinot stabilu optisko savienojumu. 50 µm serde apvienojumā ar OM3 veiktspējas īpašībām saglabā modālo joslas platumu un samazina vājinājumu uzņēmumu tīklos bieži izmantotajos viļņu garumos.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• 10 Gigabit Ethernet savienojumi datu centros un serveru telpās
• Komutācijas kabeļi starp slēdžiem, raiduztvērējiem un optiskajiem komutācijas paneļiem
• Augsta joslas platuma datu glabāšanas tīkli (SAN) un virtualizācijas infrastruktūras
• Īsa līdz vidēja attāluma daudzmodu optiskie savienojumi universitātes pilsētiņas tīklos

Galvenās specifikācijas

• Šķiedras tips: OM3 daudzmodu, 50 µm serdes diametrs
• Savienotāja tips: LC uz LC, duplekss
• Garums: 5 metri
• Pārraides režīms: Pilnduplekss
• Tipiskie izmantotie viļņu garumi: 850 nm un 1300 nm
• Piemērots 10 GBASE-SR un līdzīgiem īsa attāluma daudzmodu raiduztvērējiem

Kā lietot

Pirms uzstādīšanas pārbaudiet, vai savienotājiem un kabeļa apvalkam nav redzamu bojājumu. Izvietojiet kabeli ar lēzeniem līkumiem, ievērojot līkuma rādiusu, kas lielāks par ražotāja ieteikto minimālo, lai izvairītos no mikroliekšanas zudumiem. Ievietojiet LC savienotājus saderīgos LC portos, līdz tie nofiksējas, nodrošinot savienojumu. Dupleksajiem savienojumiem nodrošiniet pareizu polaritātes izlīdzināšanu starp raidīšanas un uztveršanas portiem. Izvairieties no kabeļa novietošanas spēcīgu elektromagnētisko traucējumu avotu tuvumā; lai gan optiskā šķiedra ir imūna pret EMI, pievienotās ierīces var tikt ietekmētas.

Ieteikumi

Lai nodrošinātu vislabāko veiktspēju, izmantojiet OM3 šķiedru ar saderīgiem daudzmodu raiduztvērējiem un komutācijas paneļiem, kas paredzēti 10 Gigabit savienojumiem, uzturiet savienotāju gala virsmas tīras, izmantojot piemērotus tīrīšanas rīkus, un pēc uzstādīšanas pārbaudiet savienojuma integritāti ar optisko testeri.
