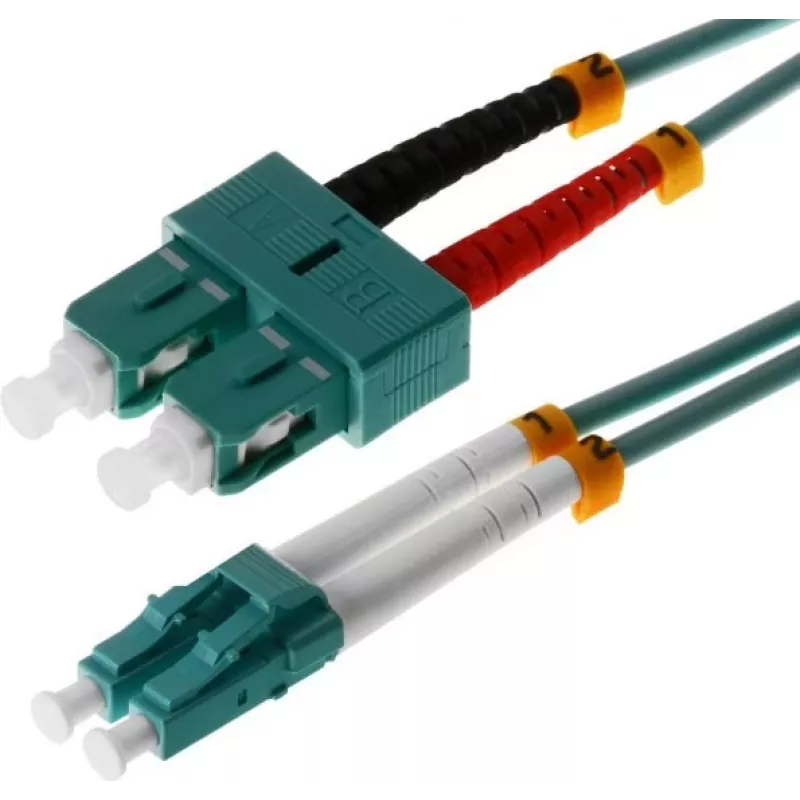

Optiskās šķiedras kabelis Helos 5m OM3 LC/SC

Helos 5m OM3 LC/SC optiskās šķiedras kabelis ir 5 metrus garš dupleksais savienotājkabelis ar 50 µm daudzmodu serdi, kas paredzēts ātrgaitas datu pārraidei. Izstrādāts, lai atbalstītu OM3 veiktspēju, šis LC uz SC terminētais kabelis nodrošina pilnduplekso komunikāciju un ir piemērots 10 Gb/s Ethernet un citiem augsta joslas platuma lietojumiem strukturētās kabeļu sistēmās. Kabelis apvieno standartizētas daudzmodu optiskās īpašības ar nozarē saderīgiem LC un SC savienotājiem, lai nodrošinātu stabilus savienojumus starp slēdžiem, serveriem un aktīvo aprīkojumu datu centros un uzņēmumu tīklos.

Priekšrocības

Šis OM3 optiskās šķiedras kabelis nodrošina paredzamu vājinājumu un modālo joslas platumu uzticamiem īsa līdz vidēja attāluma savienojumiem. LC savienotājs nodrošina kompaktu, augsta blīvuma savienojumu, savukārt SC savienotājs piedāvā drošu spied-stumj savienošanu iekārtām ar SC pieslēgvietām. Dupleksā konfigurācija ļauj vienlaicīgi raidīt un uztvert datus pilndupleksajā režīmā. Tā 5 metru garums piedāvā elastību savienojumiem starp statņiem vai no skapja uz iekārtu bez lieka kabeļa vaļīguma.

Piemērots

• 10 Gb/s Ethernet savienojumi datu centros un serveru telpās
• Sakaru paneļi un statņos montētu slēdžu starpsavienojumi
• Daudzmodu maģistrālās līnijas un īsa attāluma optiskās šķiedras savienojumi
• Savienojumi starp raiduztvērējiem un optiskajām iekārtām ar LC un SC pieslēgvietām

Galvenās specifikācijas

• Serdes diametrs: 50 µm (daudzmodu)
• OM3 veiktspējas klase, piemērota 10 Gb/s lietojumiem
• Garums: 5 m
• Savienotāja tips: LC (viens gals) uz SC (otrs gals), dupleksais
• Režīms: Daudzmodu, dupleksā pilndupleksā komunikācija
• Tipisks lietojums: Īsa līdz vidēja attāluma augsta joslas platuma savienojumi

Kā lietot

Novietojiet Helos 5m OM3 LC/SC kabeli starp paredzētajām LC un SC pieslēgvietām, ievērojot daudzmodu šķiedrai ieteiktos liekuma rādiusus, lai izvairītos no mikroliekšanas zudumiem. Ievietojiet LC savienotāju LC ligzdā un SC savienotāju SC adapterī vai iekārtas portā, līdz katrs savienotājs nofiksējas vai stingri ievietojas. Dupleksajai darbībai pārliecinieties, ka raidīšanas un uztveršanas pāri ir pareizi orientēti; daudzi sakaru paneļi un raiduztvērēji ir marķēti vai krāsu kodēti, lai palīdzētu pareizi izlīdzināt. Izvairieties pieskarties savienotāju gala virsmām un, ja nepieciešams, pirms savienošanas notīriet tās ar optiskajai šķiedrai apstiprinātu tīrīšanas rīku.

Ieteikumi

Izmantojiet šo OM3 daudzmodu kabeli īsa līdz vidēja attāluma augsta joslas platuma savienojumiem, kur nepieciešama 10 Gb/s veiktspēja. Glabājiet un rīkojieties ar kabeli, lai izvairītos no asiem līkumiem un pārmērīga stiepes sprieguma. Pirms uzstādīšanas notīriet savienotāju gala virsmas un novietojiet kabeli prom no elektroiekārtām, kas rada spēcīgus traucējumus, lai saglabātu optimālu signāla integritāti.
