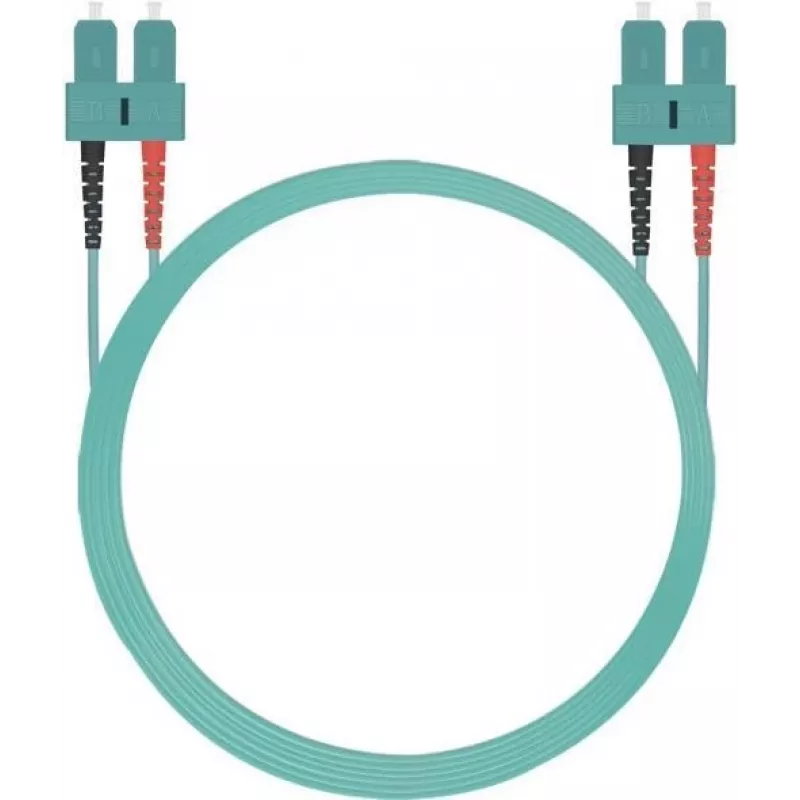

Optiskās šķiedras kabelis Helos 7,5 m OM3 SC/SC

Helos 7,5 m OM3 SC/SC optiskās šķiedras kabelis ir izstrādāts, lai atbalstītu ātrdarbīgu datu pārraidi strukturētu kabeļu sistēmu vidē. Tas izmanto OM3 daudzmodu šķiedru ar 50 µm serdes diametru un SC savienotājiem abos galos, kas konfigurēti pilnai dupleksai darbībai. Ar 7,5 metru garumu kabelis nodrošina elastīgu sasniedzamību slēdžu, serveru un aktīvā tīkla aprīkojuma savienošanai datu centros, serveru telpās un biroja statīvos, vienlaikus saglabājot signāla integritāti īsiem līdz vidējiem attālumiem.

Priekšrocības

OM3 daudzmodu šķiedras konstrukcija piedāvā lielāku joslas platumu un uzlabotu modālo joslas platumu salīdzinājumā ar zemākas klases daudzmodu šķiedrām, nodrošinot uzticamu veiktspēju 10 Gigabit Ethernet un citiem ātrdarbīgiem protokoliem pa daudzmodu saitēm. SC savienotāji nodrošina spied-stumšanas savienošanas mehānismu, kas ir vienkārši uzstādāms un apkopjams, kamēr dupleksā SC/SC konfigurācija garantē pareizu polaritāti un tiešu savienošanu ar standarta dupleksajiem portiem. 7,5 m garums līdzsvaro sasniedzamību un pārvaldāmību, samazinot nepieciešamību pēc patch paneļiem vai papildu pagarinātājkabeļiem tipiskos starpstatīvu savienojumos.

Piemērots

• Datu centru horizontālajiem un starpstatīvu starpsavienojumiem
• Servera-slēdža savienojumiem uzņēmumu tīklos
• Ātrdarbīgām daudzmodu saitēm, piemēram, 10 GBASE-SR
• Patch kabeļu ierīkošanai telekomunikāciju telpās un sadales skapjos

Galvenās specifikācijas

• Šķiedras tips: OM3 daudzmodu
• Serdes diametrs: 50 µm
• Savienotāja tips: dupleksais SC uz duplekso SC
• Konfigurācija: pilna dupleksa
• Kabeļa garums: 7,5 m
• Tipisks pielietojums: īsas līdz vidējas daudzmodu saites (datu centrs/uzņēmums)

Lietošana

Pirms ievietošanas pārbaudiet, vai abu SC savienotāju gala virsmas nav piesārņotas; ja nepieciešams, notīriet ar piemērotiem šķiedras tīrīšanas rīkiem. Maršrutēšanas laikā ievērojiet pareizu liekuma rādiusu, lai izvairītos no mikroliekumu radītiem zudumiem, un nostipriniet kabeli kabeļu pārvaldības trasēs vai patch paneļos, lai novērstu slodzi uz savienotājiem. Ievietojiet dupleksos SC savienotājus atbilstošajos dupleksajos portos, nodrošinot pareizu polaritāti raidīšanas un uztveršanas kanāliem. Optiskās veiktspējas pārbaudei pēc uzstādīšanas veiciet ievietošanas zudumu un nepārtrauktības testus, izmantojot piemērotu testēšanas instrumentu.

Ieteikumi

Glabājiet kabeli satītu bez ciešiem locījumiem un līdz uzstādīšanai aizsargājiet savienotāju gala virsmas ar putekļu vāciņiem. 10 Gb/s saitēm ievērojiet ieteicamo saites zudumu budžetu un standartus OM3 daudzmodu šķiedrai un, kur iespējams, izvairieties no salaidumiem vai pārmērīgām savienotāju pārejām, lai saglabātu signāla kvalitāti.
