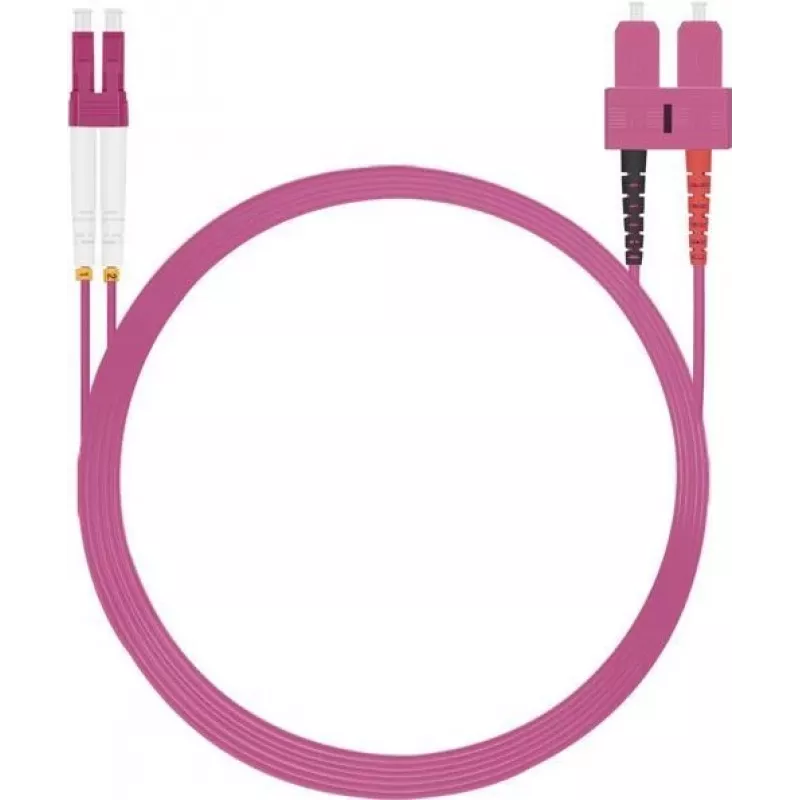

Optiskās šķiedras kabelis Helos 7,5 m OM4 LC/SC

Helos 7,5 m OM4 LC/SC optiskās šķiedras kabelis ir daudzmodu savienojuma kabelis, kas paredzēts īsa attāluma, liela joslas platuma savienojumiem. Ar 50 µm serdes diametru un OM4 klasi tas atbalsta pilnduplekso komunikāciju un ir paredzēts lietošanai datu centros, serveru telpās un uzņēmumu tīklos. Kabeļa garums 7,5 metri nodrošina elastību starp statīviem vai iekārtām, vienlaikus saglabājot zemu vājinājumu un paredzamu optisko veiktspēju.

Priekšrocības

Šis OM4 daudzmodu kabelis nodrošina lielāku modālo joslas platumu salīdzinājumā ar zemākas klases daudzmodu tipiem, uzlabojot veiktspēju 10 Gb/s un ātrākiem lietojumiem īsos attālumos. LC un SC savienotāju kombinācija nodrošina saderību ar plašu raiduztvērēju un sadales paneļu klāstu. Pilndupleksā konfigurācija garantē vienlaicīgus raidīšanas un uztveršanas kanālus, samazinot nepieciešamību pēc atsevišķiem vienšķiedras savienojumiem. Rūpnieciski uzstādītie savienotāji vienkāršo uzstādīšanu un samazina terminēšanas kļūdas.

Piemērots

• Datu centru starpstatīvu un starpslēdžu savienojumi
• Serveru savienojumi uzņēmumu un kolokācijas vidēs
• Ātrdarbīgi daudzmodu savienojumi 10 Gb/s un 40 Gb/s īsa attāluma izvēršanai
• Sadales paneļi un optisko šķiedru sadales rāmji, kam nepieciešami LC uz SC savienojumi

Galvenās specifikācijas

• Kabeļa tips: Daudzmodu OM4 šķiedra
• Serdes diametrs: 50 µm
• Savienotāju tipi: LC vienā galā, SC otrā galā
• Konfigurācija: Pilndupleksais pāris
• Garums: 7,5 metri
• Tipisks lietojums: Īsa attāluma, liela joslas platuma optiskie savienojumi

Kā lietot

Pirms uzstādīšanas pārbaudiet, vai LC un SC savienotājiem un kabeļa apvalkam nav redzamu bojājumu. Izlīdziniet un ievietojiet SC savienotāju SC adapterī vai raiduztvērēja pieslēgvietā, līdz tas nofiksējas, pēc tam ievietojiet LC savienotāju attiecīgajā LC adapterī vai raiduztvērēja pieslēgvietā. Izvietojiet kabeli, izvairoties no asiem līkumiem, un ievērojiet daudzmodu šķiedrai noteikto minimālo liekuma rādiusu, lai novērstu signāla zudumus. Nostipriniet kabeli ar piemērotām saitēm vai kabeļu pārvaldības piederumiem, lai izvairītos no savienotāju sasprindzinājuma. Dupleksai darbībai pārliecinieties, ka raidīšanas un uztveršanas kanāli ir savienoti pareizā orientācijā starp ierīcēm.

Ieteikumi

Lietojiet putekļu vāciņus, kad savienotāji netiek izmantoti, un ievērojiet standarta optiskās šķiedras apstrādes piesardzības pasākumus. Pirms savienošanas notīriet savienotāju gala virsmas ar apstiprinātiem optisko šķiedru tīrīšanas instrumentiem. Optimālai veiktspējai 10 Gb/s vai ātrākos savienojumos pārbaudiet savienojuma integritāti ar atbilstošu optisko testēšanas aprīkojumu un uzturiet savienojuma garumus un maršrutēšanu, kas samazina mikroliekumus un makroliekumus.
