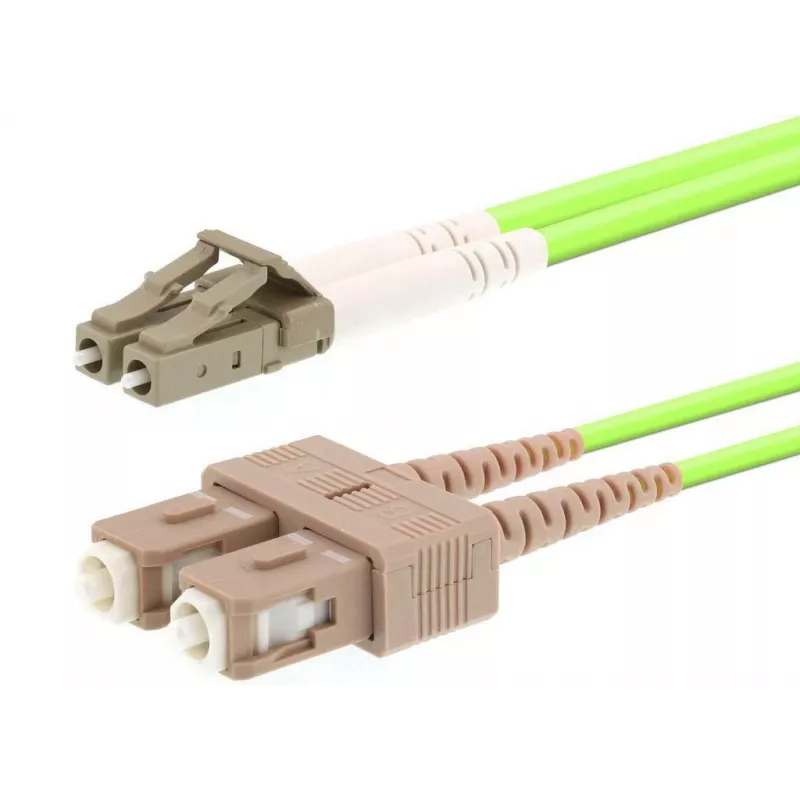

Optiskās šķiedras kabelis LOGON AL5LCSC005I/5I OM5 0,5 m LC uz SC pilna dupleksa gaiši zaļš

LOGON AL5LCSC005I/5I OM5 0,5 m LC uz SC pilna dupleksa gaiši zaļš ir daudzmodu optiskās šķiedras komutācijas kabelis, kas paredzēts īsiem starpsavienojumiem datu centros un tīkla iekārtās. Kabelis izmanto WideBand OM5 liecei nejutīgu daudzmodu šķiedru ar 50 µm serdes diametru un atbalsta pilna dupleksa pārraidi, izmantojot LC savienotāju vienā galā un SC savienotāju otrā. Tas ir paredzēts ātrdarbīgiem datu posmiem un InfiniBand vidēm, kur nepieciešams kompakts, ar krāsu kodēts OM5 kabelis.

Priekšrocības

OM5 šķiedra nodrošina lāzeroptimizētu veiktspēju plašākā viļņu garuma diapazonā (850–950 nm) nekā tradicionālā OM4, ļaujot izmantot īso viļņu garuma dalīšanas multipleksēšanas (SWDM) lietojumprogrammas. Liecei nejutīgā konstrukcija samazina makro- un mikrolieces zudumus un ļauj uzstādīt šauros maršrutēšanas ceļos un kompaktos kabeļu pārvaldniekos. 0,5 m garums ir piemērots tiešiem iekārtu savienojumiem un skapju ielāpu savienojumiem, kur nepieciešams īss, pilna dupleksa daudzmodu posms.

Piemērots

• Īsi iekārtu starpsavienojumi datu centros un serveru telpās
• InfiniBand un ātrdarbīgi Ethernet īsie posmi
• Ielāpu savienojumi starp tīkla slēdžiem, raiduztvērējiem un optiskās šķiedras paneļiem
• Lietojumprogrammas, kurām nepieciešama OM5 daudzmodu šķiedra SWDM un turpmākiem daudzu viļņu garuma uzlabojumiem

Galvenās specifikācijas

• Šķiedras tips: WideBand OM5 daudzmodu, liecei nejutīgs
• Serdes diametrs: 50 µm
• Garums: 0,5 m
• Savienotājs A: LC (vīrišķais)
• Savienotājs B: SC (vīrišķais)
• Pārraide: Pilns duplekss, daudzmodu
• Krāsa: Gaiši zaļa (OM5 standarts)
• Optimizētais viļņu garuma diapazons: 850–950 nm
• Zema makrolieces jutība un uzlabota mikrolieces pretestība

Kā lietot

Savienojiet LC galu ar atbilstošo LC portu jūsu raiduztvērējā vai ierīcē un SC galu ar SC portu otrā ierīcē vai ielāpu panelī, nodrošinot pareizu izlīdzināšanu un drošu fiksāciju. Izmantojiet pilna dupleksa pāri, kā paredzēts divvirzienu daudzmodu posmiem. Novietojiet kabeli, ievērojot minimālos lieces rādiusus uzstādītajai šķiedrai; izvairieties no asiem līkumiem, pārmērīga stiepes spēka un saskares ar asām malām. Lai nodrošinātu vislabāko veiktspēju, uzturiet savienotājus tīrus, izmantojot piemērotus optiskās šķiedras tīrīšanas rīkus, un pārbaudiet posma integritāti ar saderīgu testa rīku vai raiduztvērēja diagnostiku.

Ieteikumi

Izmantojiet šo 0,5 m OM5 LC–SC ielāpu kabeli īsiem, tiešiem savienojumiem starp iekārtām plauktos un skapjos. Uzturiet savienotāju tīrību, ievērojiet ieteiktos lieces rādiusus un savienojiet ar OM5 spējīgiem raiduztvērējiem SWDM vai turpmākām daudzu viļņu garuma izvietošanām.
