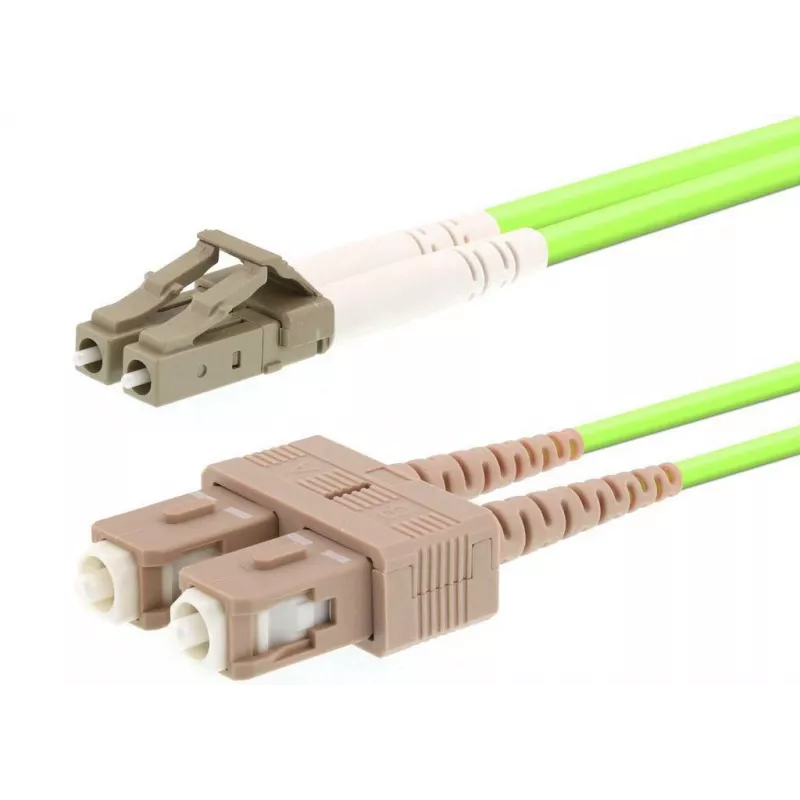

Optiskās šķiedras kabelis LOGON AL5LCSC20I/5I OM5 20 m LC–SC 50 µm dupleksais gaiši zaļš

LOGON AL5LCSC20I/5I OM5 20 m LC–SC 50 µm dupleksais gaiši zaļš ir 20 metrus garš daudzmodu optiskās šķiedras komutācijas kabelis ar LC savienotāju vienā galā un SC savienotāju otrā galā. Kabelis izmanto 50 µm WideBand OM5 lieces nejutīgu daudzmodu šķiedru, kas optimizēta vairāku viļņu garumu īsviļņu dalīšanas multipleksēšanai (SWDM) un ātrdarbīgiem datu savienojumiem serveru telpās, datu centros un uzņēmumu tīklos. Gaiši zaļais apvalks nodrošina standarta OM5 krāsu kodējumu, lai vienkāršotu kabeļu infrastruktūras identifikāciju un organizēšanu.

Priekšrocības

Kabelis nodrošina OM4 līdzvērtīgu joslas platumu paplašinātā viļņu garumu diapazonā (850–950 nm), ļaujot veikt duplekso pārraidi mūsdienīgām 40/100/400 Gb/s daudzviļņu sistēmām, vienlaikus saglabājot savietojamību ar esošajām daudzmodu instalācijām. Lieces nejutīgā konstrukcija un ciešā bufera dizains uzlabo izturību pret makro- un mikroliecēm, ļaujot uzstādīt kompaktos kabeļu pārvaldības un maza lieces rādiusa ceļos. LC–SC savienotāju kombinācija atbalsta elastīgu starpsavienojumu starp iekārtām ar LC un SC pieslēgvietām.

Piemērots

• Ātrdarbīgiem savienojumiem datu centros un serveru telpās
• Uzņēmumu tīklu mugurkauliem un horizontālajiem kabeļiem
• Lietojumiem, kas izmanto SWDM daudzviļņu raiduztvērējus (40/100/400 Gb/s)
• Ielāpu paneļiem un iekārtām, kam nepieciešami LC–SC savienojumi
• Vidēm, kur nepieciešama ar krāsu kodēta OM5 identifikācija

Galvenās specifikācijas

• Šķiedras tips: WideBand OM5 daudzmodu, lieces nejutīga
• Kodola diametrs: 50 µm
• Garums: 20 m
• Savienotāju gali: LC (vienā galā) uz SC (otrā galā)
• Pārraide: dupleksā daudzmodu
• Optimizētais viļņu garumu diapazons: 850–950 nm (SWDM atbalsts)
• Apvalka krāsa: gaiši zaļa (OM5 standarts)
• Konstrukcija: cieši buferēts, divslāņu UV cietināms akrilāta pārklājums
• Zema makro- un mikrolieces jutība kompaktai maršrutēšanai

Kā lietot

Novadiet 20 m LC–SC ielāpu kabeli starp vienas ierīces LC pieslēgvietu un otras ierīces SC pieslēgvietu, nodrošinot pareizu pārraides/saņemšanas orientāciju dupleksajiem savienojumiem. Izvairieties no asiem līkumiem un nostipriniet kabeli kabeļu pārvaldības teknēs vai organizētājos, lai saglabātu ieteicamo lieces rādiusu. Pirms savienošanas notīriet savienotāju gala virsmas, izmantojot piemērotus optiskās šķiedras tīrīšanas instrumentus, un, ja pieejams, pārbaudiet ar optiskās šķiedras pārbaudes mikroskopu. Pievienojot ielāpu paneļiem, ievērojiet paneļa marķējumu un saglabājiet konsekventu krāsu kodējumu OM5 savienojumiem.

Rekomendācijas

Lai nodrošinātu uzticamu veiktspēju, izmantojiet kabeli ar SWDM spējīgiem raiduztvērējiem un atbilstošās daudzmodu sistēmās. Ievērojiet industrijas praksē ieteiktos lieces rādiusus, uzturiet savienotājus tīrus no putekļiem un uzglabājiet liekās kabeļa cilpas bez vīšanas. Izmantojiet gaiši zaļo apvalku, lai nodalītu OM5 savienojumus no citām šķiedru kategorijām statņos un teknēs.
