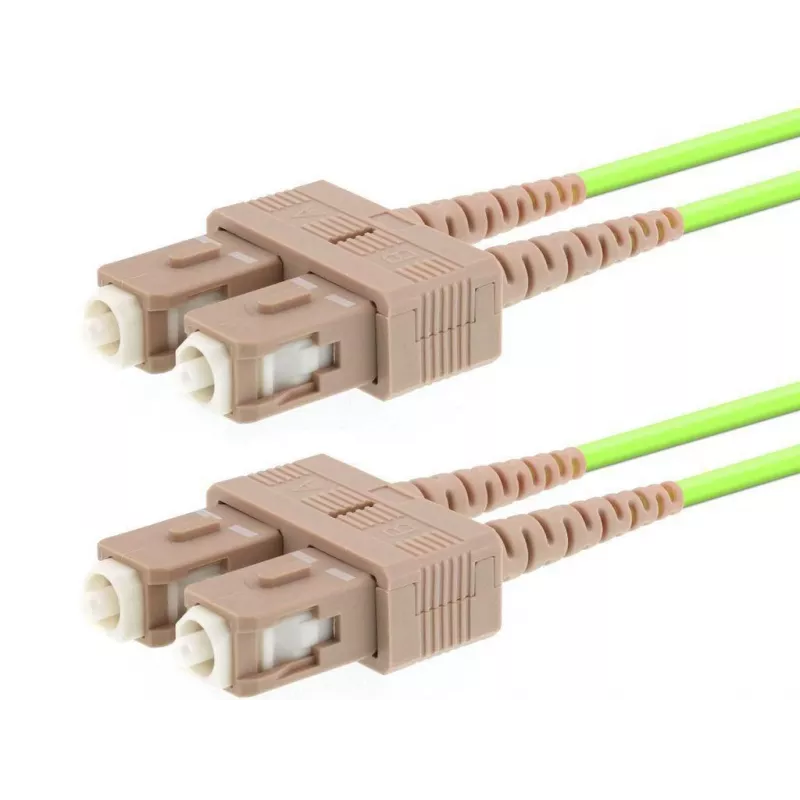

Optiskās šķiedras kabelis LOGON AL5SCSC03I/5I OM5 3 m SC–SC 50 µm pilna dupleksa, gaiši zaļš

LOGON AL5SCSC03I/5I OM5 3 m SC–SC ir 3 metrus garš daudzmodu optiskās šķiedras komutācijas kabelis ar SC savienotājiem abos galos un 50 µm serdes diametru. Kabelī tiek izmantota WideBand OM5 liecei nejutīga daudzmodu šķiedra, kas optimizēta īsviļņu garuma dalīšanas multipleksēšanai (SWDM) un daudzviļņu raiduztvērējiem. Tā gaiši zaļais apvalks identificē OM5 specifikāciju, un montāža ir paredzēta pilna dupleksa datu pārraidei datu centru un uzņēmumu daudzmodu tīklos nelielos un vidējos attālumos.

Priekšrocības

OM5 serde nodrošina OM4 līdzvērtīgu veiktspēju plašākā spektra logā (850–950 nm), ļaujot izmantot daudzviļņu risinājumus lielākiem kopējiem datu pārraides ātrumiem, piemēram, 40/100/400 Gb/s, izmantojot SWDM. Liecei nejutīga konstrukcija samazina makro- un mikroliekšanas zudumus, ļaujot uzstādīt kompaktās tekņēs un pie maziem lieces rādiusiem. Standarta SC savienotāji abos galos nodrošina vienkāršu, uzticamu saskarni, kas ir savietojama ar izplatītiem daudzmodu raiduztvērējiem un ielāpu paneļiem.

Piemērots

• Īsiem līdz vidējiem savienojumiem datu centros un serveru telpās
• Ātrdarbīgiem daudzmodu Ethernet (tostarp 100 Gb/s) un InfiniBand savienojumiem
• Daudzviļņu/SWDM izvietojumiem un nākotnes prasībām atbilstošiem jauninājumiem
• Ielāpu veidošanai starp slēdžiem, raiduztvērējiem un optiskajiem sadales rāmjiem

Galvenās specifikācijas

• Šķiedras veids: WideBand OM5 daudzmodu (50 µm serde)
• Garums: 3 m
• 1. savienotājs: SC vīrišķais
• 2. savienotājs: SC vīrišķais
• Pārraide: pilna dupleksa daudzmodu
• Apvalka krāsa: gaiši zaļa (OM5 identifikācija)
• Lieces nejutīgums: zema makro- un mikroliekšanas jutība
• Optimizētais viļņu garuma logs: 850–950 nm SWDM lietojumiem

Kā lietot

Izvelciet optisko kabeli, izvairoties no asām malām, un uzstādīšanas laikā ievērojiet ieteiktos minimālos lieces rādiusus. Ievietojiet SC savienotājus atbilstošos SC portos, līdz tie nofiksējas vietā; ievērojiet pareizu orientāciju pilna dupleksa savienojumiem. Pirms savienošanas uzturiet savienotāju gala virsmas tīras un aizsargātas; izmantojiet optiskās šķiedras pārbaudes un tīrīšanas procedūru, pievienojot aktīvajam aprīkojumam. Pārbaudiet savienojumu ar atbilstošu daudzmodu testēšanas aprīkojumu vai izmantojiet validētus raiduztvērējus, lai apstiprinātu paredzamo veiktspēju.

Ieteikumi

Uzglabājiet un rīkojieties ar kabeli saskaņā ar standarta optiskās šķiedras praksi: izvairieties no pārmērīga vilkšanas spēka, ievērojiet lieces rādiusus un uzglabājiet savienotājus ar aizsargvāciņiem, kad tie netiek lietoti. Daudzviļņu vai SWDM sistēmām pārbaudiet raiduztvērēju un kanālu savietojamību ar OM5 šķiedras specifikācijām un pēc uzstādīšanas veiciet pilnu testēšanu.
