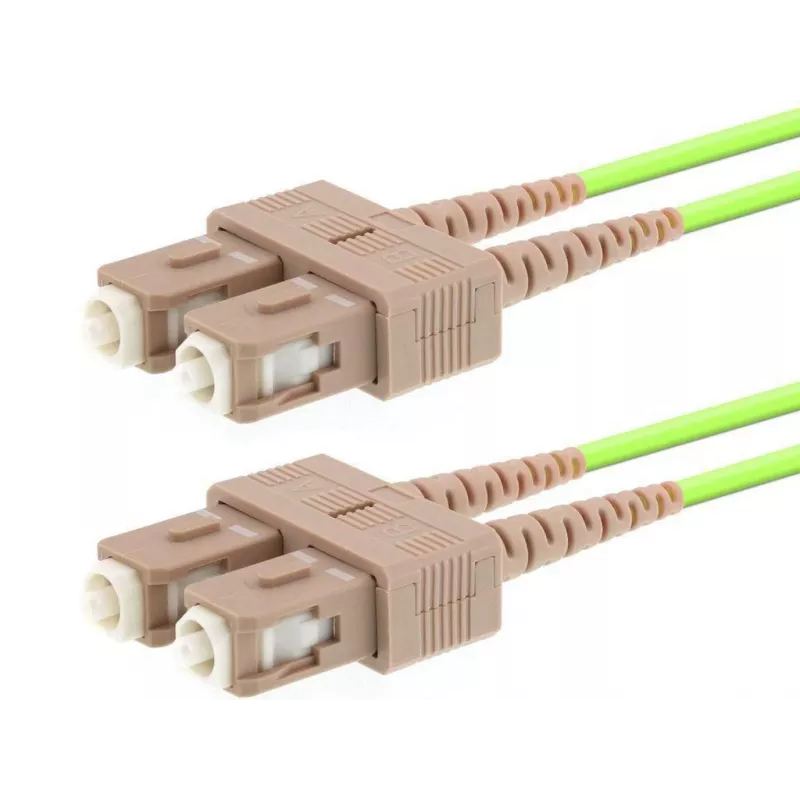

Optiskās šķiedras kabelis LOGON AL5SCSC05I/5I OM5 5 m SC–SC 50 µm pilns duplekss Gaiši zaļš

LOGON AL5SCSC05I/5I ir 5 m garš OM5 daudzmodu optiskās šķiedras komutācijas kabelis ar SC savienotājiem abos galos un 50 µm serdi. Paredzēts pilna dupleksa pārraidei, šis gaiši zaļais kabelis atbalsta īsa attāluma, liela ātruma datu savienojumus datu centros, servera–slēdža savienojumos un uzņēmumu vai telekomunikāciju daudzmodu tīklos. Kabelis izmanto WideBand OM5 liekšanās nejutīgo daudzmodu šķiedru, kas optimizēta vairāku viļņu garumu (SWDM) sistēmām, un nodrošina OM4 līdzvērtīgu veiktspēju diapazonā no 850 līdz 950 nm, vienlaikus saglabājot savietojamību ar esošajām daudzmodu instalācijām.

Priekšrocības

WideBand OM5 šķiedra nodrošina zemu ievades zudumu un ļoti zemu makrolieces jutību, kas ļauj izveidot uzticamus optiskos savienojumus vidēs ar šaurām kabeļu trasēm un kompaktiem organizatoriem. Lāzera optimizētā daudzmodu konstrukcija atbalsta 40/100/400 Gb/s duplekso pārraidi, izmantojot SWDM tehnoloģiju, un saglabā atpakaļsavietojamību ar OM4 daudzmodu šķiedru. Kabeļa konstrukcija ietver divslāņu UV cietējamu akrilāta pārklājumu un ir optimizēta cieši buferizētiem kabeļiem, nodrošinot stabilu veiktspēju plašā vides apstākļu diapazonā.

Piemērots

• Datu centru starpsavienojumiem un servera–slēdža savienojumiem
• Īsa attāluma telekomunikāciju un uzņēmumu daudzmodu kabeļu sistēmām
• Vairāku viļņu garumu SWDM sistēmām 40/100/400 Gb/s
• Uzlabojumiem, kur nepieciešama savietojamība ar esošo OM4 infrastruktūru
• Instalācijām ar ierobežotiem liekuma rādiusiem vai kompaktu kabeļu pārvaldību

Galvenās specifikācijas

• Šķiedras tips: WideBand OM5 liekšanās nejutīgā daudzmodu šķiedra
• Serdes diametrs: 50 µm
• Garums: 5 m
• Savienotāji: SC uz SC (abos galos)
• Pārraides režīms: Pilns duplekss
• Optimizētais viļņu garuma diapazons: 850–950 nm
• Atbalstītie datu pārraides ātrumi: Dupleksais atbalsts 40/100/400 Gb/s, izmantojot SWDM
• Pārklājums: Divslāņu UV cietējams akrilāts
• Krāsa: Gaiši zaļa (OM5 standarts)
• Lieces veiktspēja: Ļoti zema makrolieces jutība, augsta mikrolices pretestība

Kā lietot

Izvelciet LOGON OM5 kabeli starp SC konfigurētajiem portiem tīkla iekārtā, nodrošinot, ka savienotāji ir tīri un bez putekļiem pirms ievietošanas. Savietojiet SC savienotājus ar iekārtas portiem un spiediet, līdz savienotājs noklikšķ vietā; atkārtojiet pretējā galā. Lai nodrošinātu labāko optisko veiktspēju, izvairieties no asiem līkumiem un ievērojiet ieteiktos liekuma rādiusus kabeļu teknēs un organizētājos. Izmantojiet putekļu vāciņus, kad kabelis nav pievienots, un ievērojiet standarta optiskās šķiedras apstrādes procedūras, lai novērstu piesārņojumu vai šķiedras galu bojājumus.

Ieteikumi

Instalējot, ievērojiet ieteiktos minimālos liekuma rādiusus un izvairieties no atkārtotiem asiem izliekumiem. Izmantojiet atbilstošu polaritāti un duplekso vadu pieslēgumu pilna dupleksa savienojumiem, kā arī pārbaudiet savienojuma veiktspēju ar optisko jaudas mērītāju vai šķiedras testeri pēc instalācijas. Uzlabojot esošo infrastruktūru, pārliecinieties par raiduztvērēja savietojamību ar OM5 un SWDM vairāku viļņu garumu raiduztvērējiem, lai sasniegtu gaidītos datu pārraides ātrumus.
