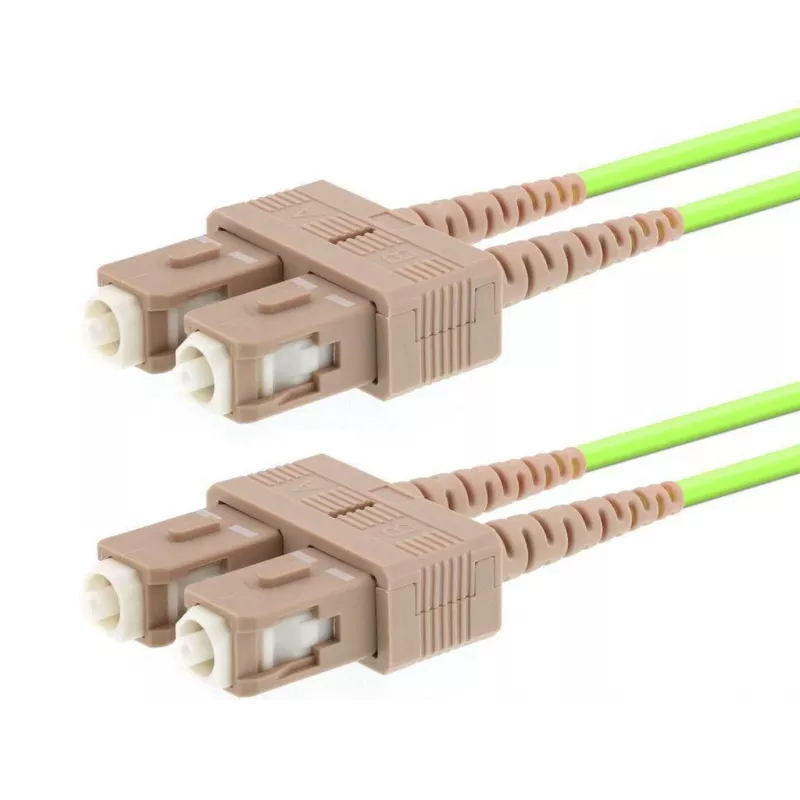

Optiskās šķiedras kabelis LOGON AL5SCSC25I/5I OM5 25 m SC–SC 50 µm pilnais duplekss (gaiši zaļš)

LOGON AL5SCSC25I/5I OM5 ir 25 m daudzmodu optiskās šķiedras kabelis ar SC savienotājiem abos galos un 50 µm serdes diametru, paredzēts pilna dupleksa datu pārraidei. Kabelis izmanto WideBand OM5 liekumizturīgu daudzmodu šķiedru, kas optimizēta īsviļņu blīvēšanas (SWDM) lietojumiem, nodrošinot OM4 ekvivalentu veiktspēju 850–950 nm diapazonā, vienlaikus saglabājot savietojamību ar esošo daudzmodu infrastruktūru. Tas paredzēts ātrgaitas InfiniBand un optisko šķiedru savienojumiem datu centros, serveru statīvos, komutatoru starpsavienojumos un uzglabāšanas tīklos, kur nepieciešami īsa līdz vidēja attāluma daudzmodu savienojumi.

Priekšrocības

Kabelis apvieno OM5 WideBand veiktspēju ar liekumizturīgu konstrukciju, lai samazinātu signāla zudumus instalācijās ar maziem liekuma rādiusiem un kompaktu maršrutēšanu. Izmantojot lāzeroptimizētu daudzmodu šķiedru, tas atbalsta daudzviļņu raiduztvērējus un duplekso pārraidi augstiem kopējiem ātrumiem, piemēram, 40/100/400 Gb/s ar SWDM tehnoloģiju. SC savienotāji abos galos nodrošina uzticamu mehānisku savienojumu un vienkāršu izvietošanu iekārtās ar SC pieslēgumiem. Gaiši zaļā apvalka krāsa identificē OM5 šķiedru, lai to būtu viegli atpazīt uzstādīšanas un apkopes laikā.

Piemērots

• Īsa līdz vidēja attāluma daudzmodu savienojumiem datu centros
• Servera-komutatora un komutatora-komutatora starpsavienojumiem
• InfiniBand un ātrgaitas uzglabāšanas tīklu savienojumiem
• Vidēm, kur nepieciešama kompakta kabeļu maršrutēšana un mazi liekuma rādiusi

Galvenās specifikācijas

• Šķiedras veids: WideBand OM5 lāzeroptimizēta daudzmodu
• Serdes diametrs: 50 µm
• Garums: 25 m
• Savienotāja veids: SC–SC
• Polaritāte: Pilnais duplekss (dupleksā daudzmodu)
• Krāsa: Gaiši zaļa (OM5 identifikators)
• Liekumizturība: Zema makroliekumu jutība, piemērota stingriem liekumiem
• Optimizētais viļņu garuma logs: 850–950 nm SWDM lietojumiem

Kā lietot

Izvelciet 25 m OM5 kabeli starp iekārtām ar SC pieslēgumiem, pārliecinoties, ka savienotāji ir tīri un bez putekļiem pirms ievietošanas. Ievērojiet standarta daudzmodu apstrādes praksi: izvairieties no asiem liekumiem, saglabājiet liekuma rādiusu virs kabeļa ražotāja ieteiktā minimuma un nostipriniet kabeli, lai novērstu savienotāju sasprindzinājumu. Lai nodrošinātu vislabāko optisko veiktspēju, izmantojiet saderīgus daudzviļņu raiduztvērējus un pēc uzstādīšanas pārbaudiet savienojuma parametrus ar atbilstošu optiskās šķiedras testēšanas aprīkojumu.

Ieteikumi

Izmantojiet LOGON OM5 šķiedru īsviļņu blīvēšanas izvietojumiem un nākotnes prasībām atbilstošiem daudzmodu savienojumiem, kas atbalsta 40/100/400 Gb/s. Uzturiet SC savienotājus tīrus, izvairieties no pārmērīgas liekšanas un izmantojiet kabeļu pārvaldības piederumus statīvos un ielāpu paneļos, lai saglabātu liekumizturīgo veiktspēju.
