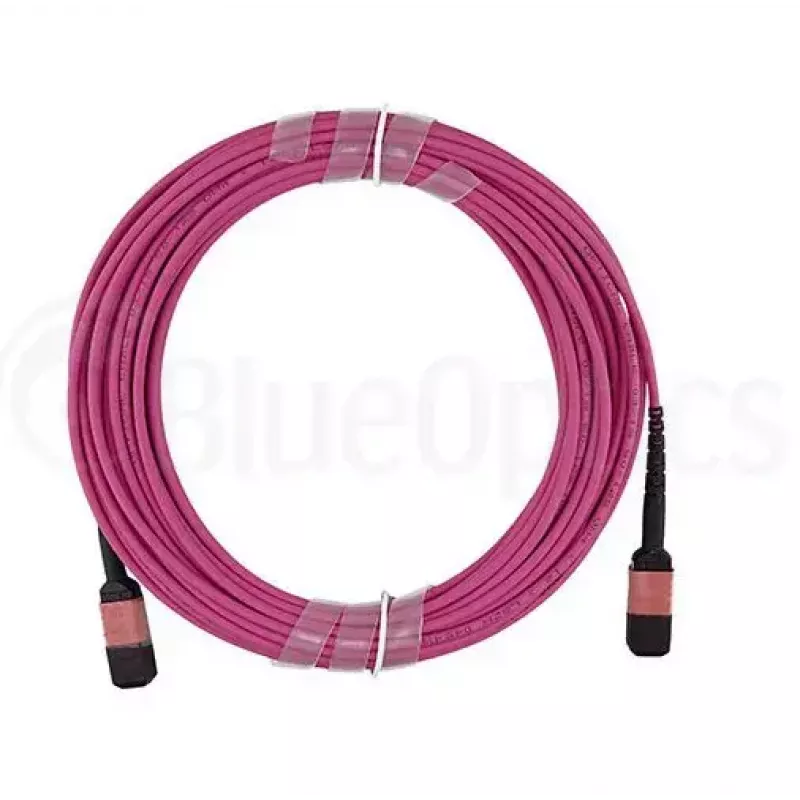

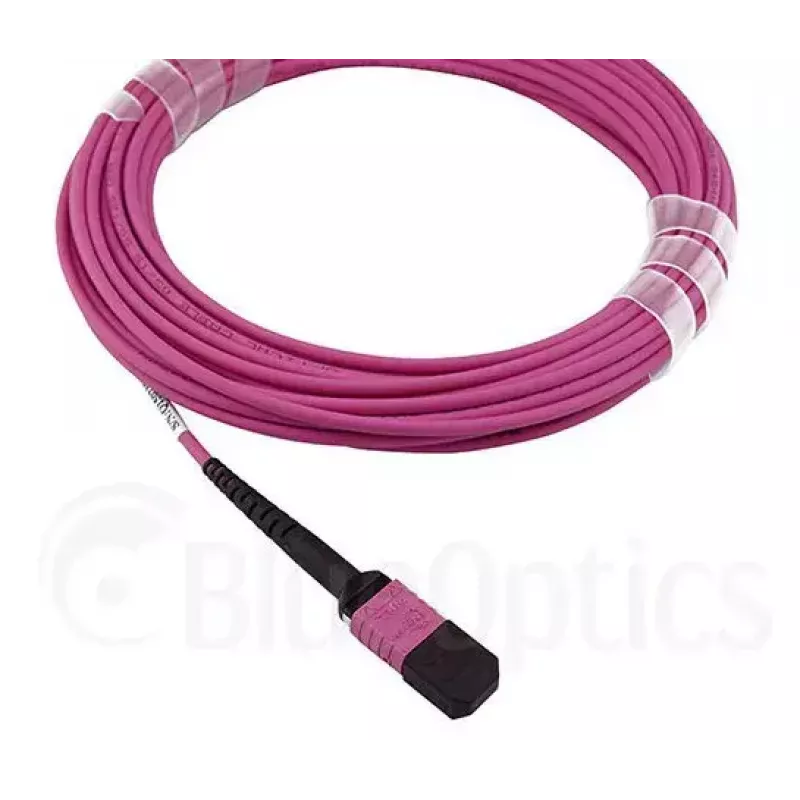

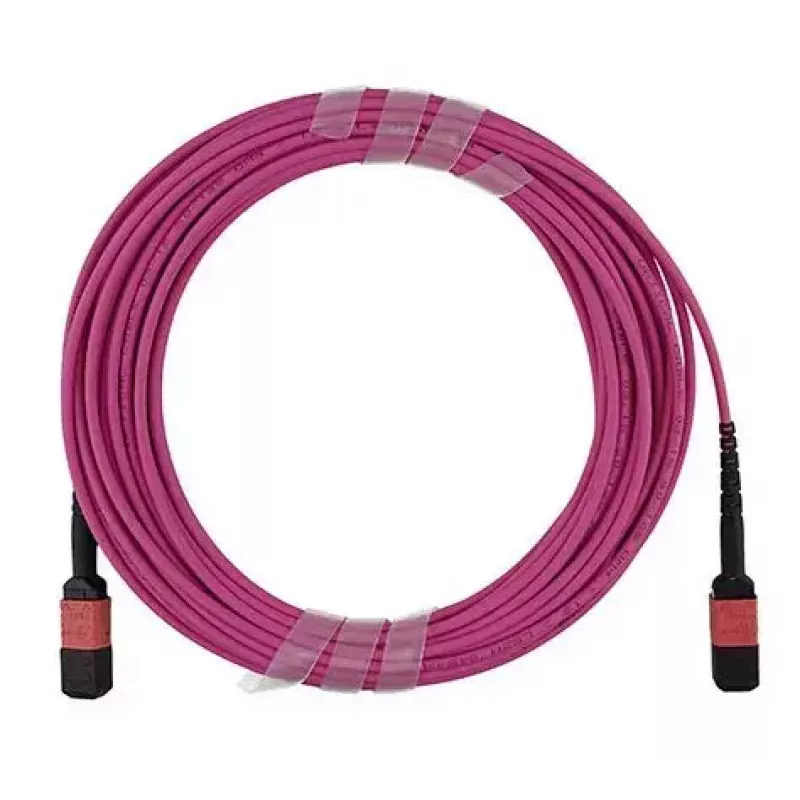

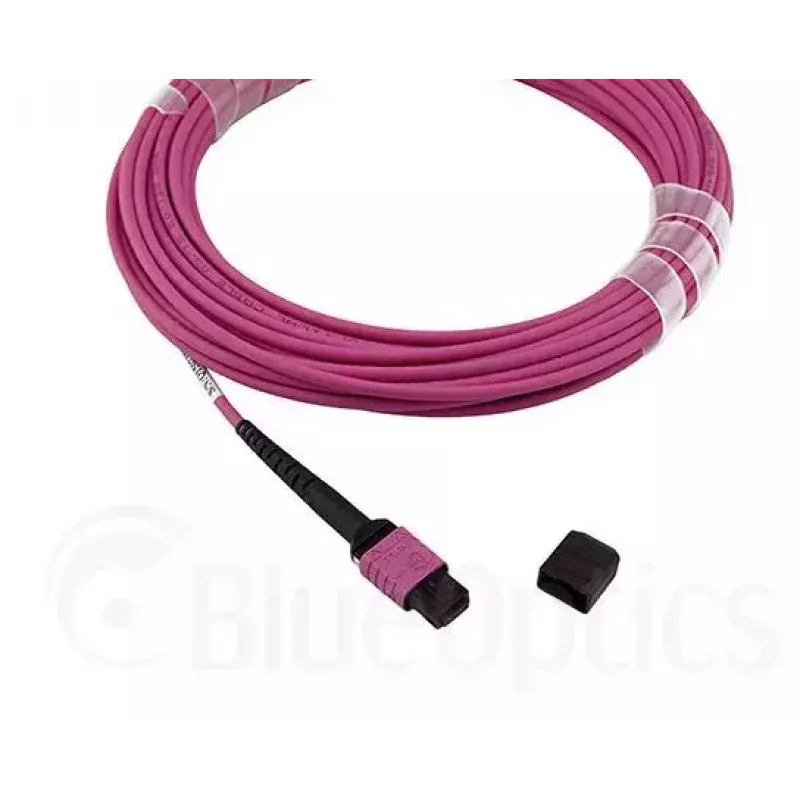

Optiskās šķiedras kabelis MPO BlueOptics CBL-MPO12-OM4-20M-BO 20m OM4

BlueOptics CBL-MPO12-OM4-20M-BO ir 20 metrus garš MPO uz MPO optiskās šķiedras komutācijas kabelis, kas paredzēts ātrdarbīgai daudzmodu pārraidei datu centru un tīkla infrastruktūras vidēs. Izgatavots ar OM4 lāzera optimizētu daudzmodu šķiedru un MPO/UPC savienotājiem abos galos, šis kabelis nodrošina augsta blīvuma savienojumus starp ielāpu paneļiem un optiskajiem raiduztvērējiem. CBL-MPO12-OM4-20M-BO ir aprīkots ar LSZH (zems dūmu līmenis, bez halogēna) ārējo apvalku, kas samazina dūmu daudzumu un neizdala halogēnu ugunsgrēka gadījumā, un ir testēts, lai nodrošinātu zemus ievades zudumus un augstus atstarošanas zudumus, saglabājot uzticamu signāla integritāti.

Priekšrocības

Šis 20 m garais OM4 MPO kabelis nodrošina uzlabotu joslas platumu un samazinātu vājinājumu īsa attāluma paralēlajai optikai un augstas veiktspējas tīkliem. Lāzera optimizēta daudzmodu šķiedra nodrošina augstāku modālo joslas platumu salīdzinājumā ar standarta daudzmodu veidiem. MPO/UPC savienotāji un precīzās cirkonija ferulas garantē stabilu savienošanu un līdz pat nozares standarta savienošanas cikliem. Rūpnīcas testēšana ar interferometru un OTDR nodrošina dokumentētas ievades zudumu un atstarošanas zudumu vērtības, kas apliecina veiktspēju.

Piemērots

• Savienojumiem starp MPO aprīkotiem ielāpu paneļiem datu centros
• Paralēlās optikas līnijām 40/100/400 Gigabitu lietojumiem (īsa attāluma daudzmodu režīmā)
• Savienojumam starp MPO raiduztvērējiem un sadalītāju mezgliem
• Augsta blīvuma šķiedru sadalei serveru telpās un telekomunikāciju statņos

Galvenās specifikācijas

• Garums: 20 metri
• Šķiedras tips: OM4 daudzmodu, lāzera optimizēta
• Savienotāja tips: MPO/UPC uz MPO/UPC (abos galos)
• Apvalks: LSZH (zems dūmu līmenis, bez halogēna)
• Tipiskā veiktspēja: zemi ievades zudumi, augsti atstarošanas zudumi (rūpnīcā mērīti)

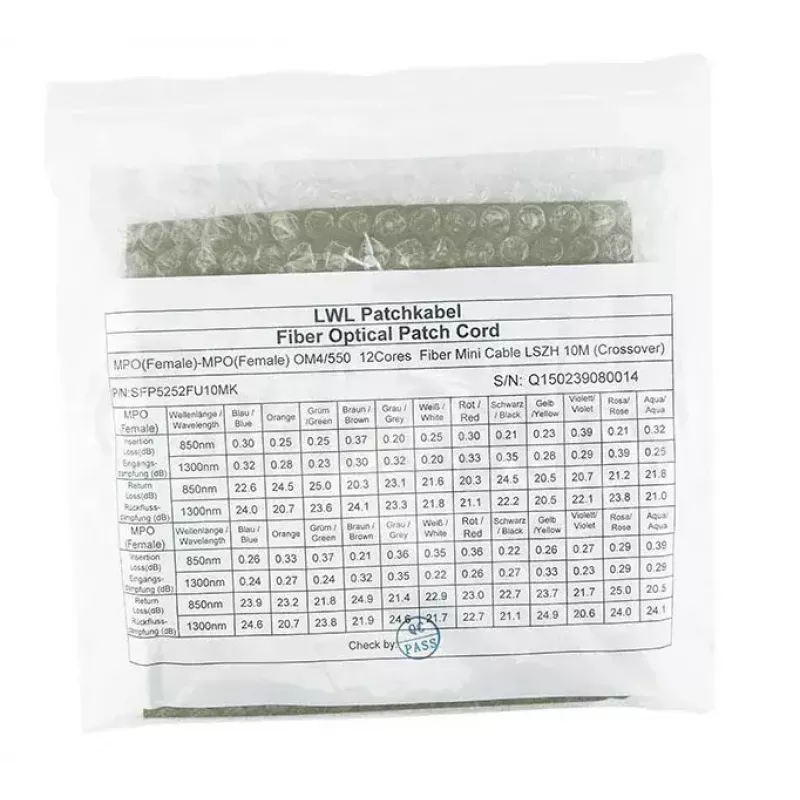

• Testēts ar: interferometru un OTDR; atbilst attiecīgajām Telcordia prasībām

Lietošana

Novietojiet BlueOptics MPO-MPO OM4 kabeli starp MPO portiem uz ielāpu paneļiem vai tieši starp MPO raiduztvērējiem, rūpējoties, lai izvairītos no asiem līkumiem un pārmērīga stiepes sprieguma. Pirms ievietošanas pārliecinieties, ka MPO savienotāji ir tīri un aizsargāti; izmantojiet piemērotus putekļu vāciņus, kad tie nav pievienoti. Pareizi izlīdziniet atslēgotos MPO savienotājus un ievietojiet, līdz aizbīdnis nofiksējas. Instalācijām, kas ietver raiduztvērēju sadalītājus, pārbaudiet polaritāti un kanālu kartēšanu, lai atbilstu aprīkojuma konfigurācijai. Ievērojiet ražotāja ieteiktos liekuma rādiusus un nostipriniet kabeli kabeļu pārvaldības ceļos, lai novērstu pārvietošanos un spriedzi.

Ieteikumi

Pirms katra savienojuma notīriet MPO savienotāju gala virsmas ar piemērotiem šķiedru tīrīšanas līdzekļiem un, integrējot kritiskos savienojumos, pārbaudiet izmērītos ievades zudumus. Izmantojiet piemērotus MPO ventilatora sadalītāju mezglus, pārveidojot par dupleksiem LC savienojumiem, un ievērojiet daudzmodu šķiedras labākās prakses attiecībā uz kanālu polaritāti un ielāpu veidošanu, lai nodrošinātu sagaidāmo veiktspēju 40/100/400 Gb/s paralēlajās līnijās.
