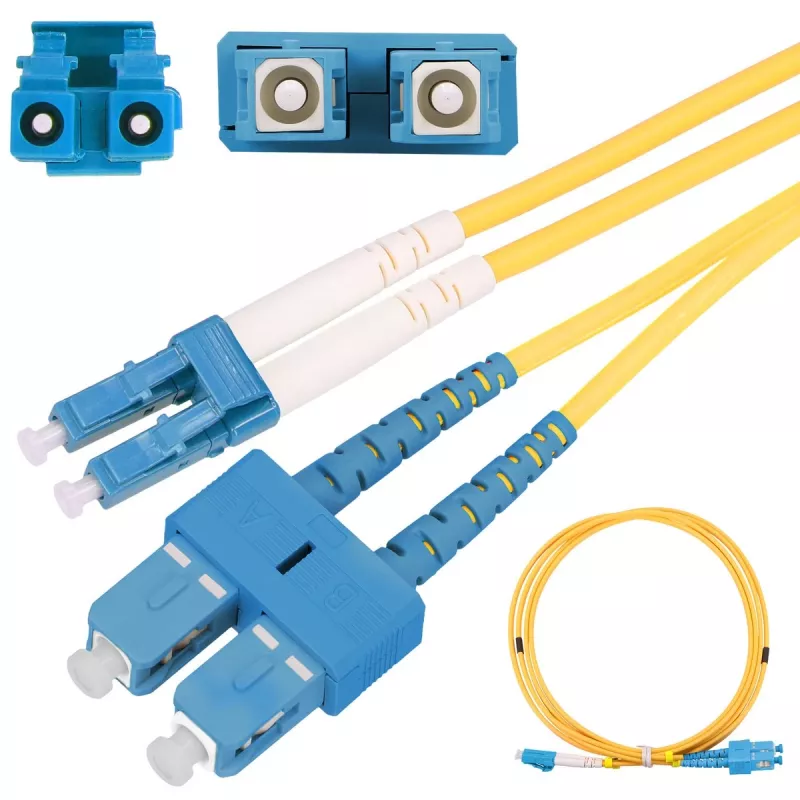

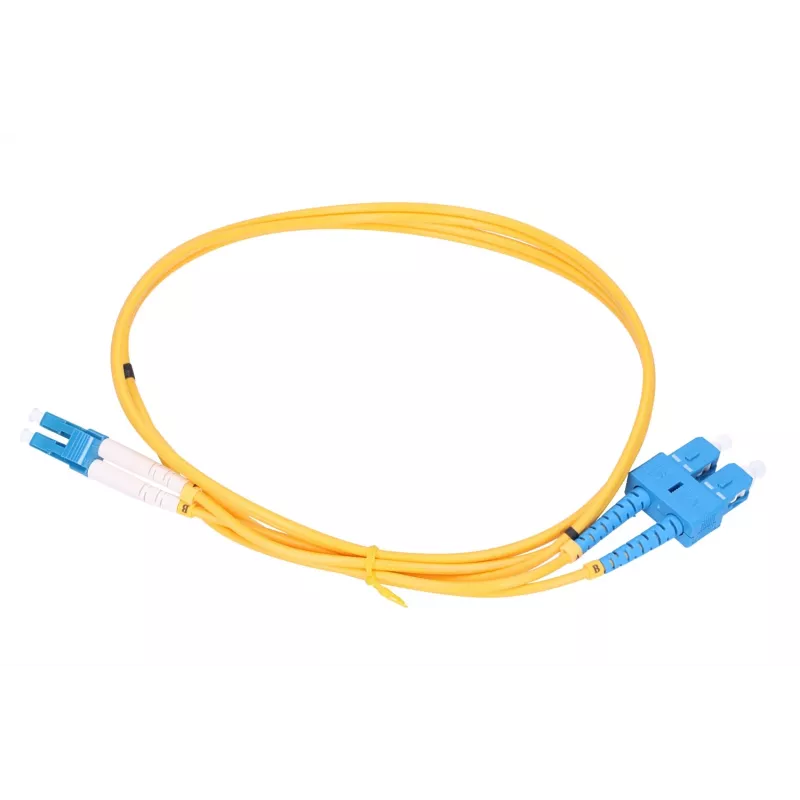

Optiskās šķiedras komutācijas kabelis Extralink EX.3630, 0,5 m, G.657.A1, SC uz LC, FTTH, duplekss, dzeltens

Extralink EX.3630 ir 0,5 m vienmoda FTTH komutācijas kabelis, kas izmanto ITU-T G.657.A1 šķiedru, lai samazinātu jutību pret liekšanu. Kabelis ir duplekss un ir aprīkots ar SC savienotāju vienā galā un LC savienotāju otrā galā, nodrošinot kompaktu SC-uz-LC savienojumu, kas piemērots īsa attāluma savienojumiem un iekārtu ielāpu veidošanai. Izstrādāts piekļuves tīkliem, ONT un OLT savienojumiem un iekšējiem statņu vai korpusa ielāpu savienojumiem, šis ielāpu vads atbalsta uzticamu vienmoda optisko pārraidi, kur nepieciešama zema liekšanas zudumu un telpu taupoša noslēgšana.

Priekšrocības

G.657.A1 šķiedra samazina jutību pret stingrām liekumiem, ļaujot uzstādīt ierobežotās telpās un ap asām malām bez ievērojamiem signāla zudumiem. Dupleksā konfigurācija nodrošina pilnduplekso pārraidi pa vienu kabeļa maršrutu. SC un LC savienotāju kombinācija piedāvā savietojamību ar plašu optisko iekārtu klāstu, savukārt īsais 0,5 m garums palīdz pārvaldīt ielāpu savienojumus sadales paneļos un serveru statņos. Kabeļa dzeltenais apvalks identificē to kā vienmoda, vienkāršojot kabeļu pārvaldību.

Piemērots

• FTTH abonentu savienojumiem starp OLT un ONT/ONU
• Īsa attāluma ielāpu savienojumiem telekomunikāciju statņos un sadales paneļos
• Iekārtu savienošanai ar SC un LC portiem piekļuves tīklos
• Laboratorijas uzstādījumiem un testēšanas stendiem, kur nepieciešami īsi dupleksie vienmoda savienojumi

Galvenās specifikācijas

• Šķiedras tips: vienmoda G.657.A1 (zemi liekšanas zudumi)
• Garums: 0,5 m
• Konfigurācija: duplekss
• Savienotāji: SC (viens gals) uz LC (otrs gals)
• Kabeļa diametrs: aptuveni 3,0 mm
• Apvalka krāsa: dzeltena (vienmoda)

Kā lietot

Identificējiet SC un LC portus savās ierīcēs un savietojiet savienotājus ar attiecīgajām ligzdām. Viegli ievietojiet SC savienotāju, līdz tas nofiksējas, un ievietojiet LC savienotāju, līdz tas noklikšķ vietā. Novirziet kabeli, lai izvairītos no pārmērīgas stiepes slodzes vai asiem liekumiem, kas pārsniedz šķiedras minimālo liekšanas rādiusu, kaut arī G.657.A1 piedāvā uzlabotu liekšanas toleranci. Dupleksajiem savienojumiem ievērojiet raidīšanas/uztveršanas pāru orientāciju, lai nodrošinātu pareizu pilnduplekso darbību.

Ieteikumi

Uzstādot, izvairieties no kabeļa vilkšanas aiz savienotājiem un nostipriniet kabeli netālu no ielāpu paneļiem vai iekārtām, izmantojot atbilstošus piestiprināšanas punktus. Izmantojiet putekļu vāciņus, kad savienotāji netiek izmantoti. Pastāvīgām instalācijām ievērojiet liekšanas rādiusus, kas ieteicami G.657.A1 šķiedrām, un izvairieties no atkārtotas locīšanas savienotāju galos, lai saglabātu ilgtermiņa optisko veiktspēju.
