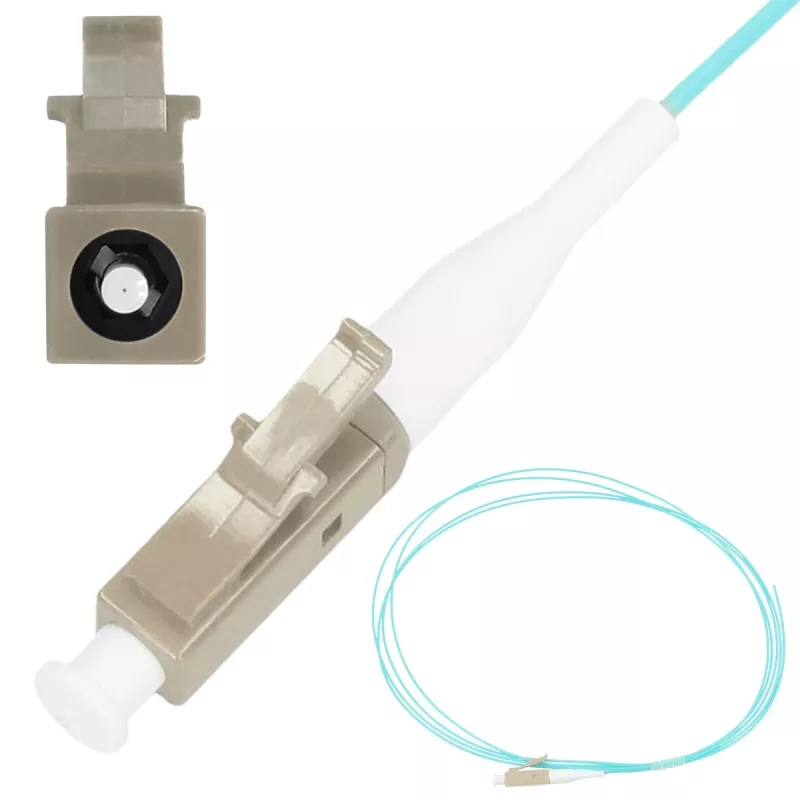

Optiskās šķiedras optiskais vads Extralink LC/UPC daudzmodu OM3 50/125, 2 m, Easy strip

Extralink LC/UPC daudzmodu optiskās šķiedras optiskais vads OM3 50/125 µm, 2 m, ar Easy strip apvalku nodrošina īsu iepriekšterminētu šķiedras segmentu savienošanai un pārslēgšanai FTTH, LAN un datu centru vidēs. Viens gals aprīkots ar LC savienotāju ar UPC pulējumu ievietošanai standarta LC pieslēgvietās; otrs gals ir neapvalkota šķiedra, sagatavota kausējamai vai mehāniskai savienošanai. OM3 daudzmodu kategorija atbalsta liela joslas platuma īsa attāluma daudzmodu lietojumprogrammas un ir saderīga ar daudzmodu ielāpu paneļiem un raidītājiem.

Priekšrocības

Šis Extralink optiskais vads piedāvā gatavu LC/UPC terminējumu, kas samazina uzstādīšanas laiku uz vietas un nodrošina vienmērīgu savienotāja kvalitāti. Easy strip apvalks vienkāršo šķiedras sagatavošanu, ļaujot kontrolēti noņemt ārējos slāņus, nesabojājot stikla šķiedru, kas paātrina savienošanas darbības. OM3 daudzmodu šķiedra nodrošina uzlabotu modālo joslas platumu īsu attālumu datu pārraidei, ko parasti izmanto uzņēmumu un telekomunikāciju plauktos.

Piemērots

• FTTH atzarojuma un savienojuma skapjiem, kur nepieciešams īss daudzmodu optiskais vads
• Datu centru un LAN ielāpu paneļiem daudzmodu savienojumiem
• CCTV kameru sistēmām, izmantojot daudzmodu šķiedras līnijas
• Kausējamai vai mehāniskai savienošanai, lai integrētu uzstādīto šķiedru ar LC-terminētu aprīkojumu

Galvenās specifikācijas

• Šķiedras tips: Daudzmodu OM3
• Serdes/apvalka diametrs: 50/125 µm
• Savienotājs (viens gals): LC ar UPC pulējumu
• Otrs gals: Neapvalkota šķiedra savienošanai
• Garums: 2 m
• Apvalks: Easy strip ārējais apvalks vienkāršotai sagatavošanai

Kā lietot

Novirziet optisko vadu uz savienojuma paliktni vai ielāpu paneļa vietu un nostipriniet kabeli, lai izvairītos no spriedzes savienojuma punktā. Sagatavojiet neapvalkoto šķiedras galu, noņemot Easy strip apvalku un sekundāro pārklājumu saskaņā ar standarta šķiedras apstrādes procedūrām, pēc tam atšķeļiet un veiciet kausējamo vai mehānisko savienošanu ar uzstādīto šķiedru. Ievietojiet LC/UPC savienotāju attiecīgajā LC adapterī vai ielāpu paneļa pieslēgvietā un pirms savienojuma izveides pārbaudiet gala virsmas tīrību. Pēc savienošanas un terminēšanas veiciet ievades zudumu un atstarošanās testus, lai apstiprinātu savienojuma veiktspēju.

Ieteikumi

Apstrādājiet OM3 daudzmodu šķiedru turot aiz tās apvalka un izvairieties no locīšanas, pārsniedzot noteikto minimālo liekuma rādiusu. Izmantojiet pareizus tīrīšanas rīkus LC/UPC savienotāja gala virsmai un ievērojiet standarta savienošanas un testēšanas procedūras, lai nodrošinātu zemus zudumus un uzticamus savienojumus.
